法兰型导向轴支座

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

如对防锈有要求，请优先选用不锈钢材质或喷细砂无电解镀镍产品。

选型参数

选型表

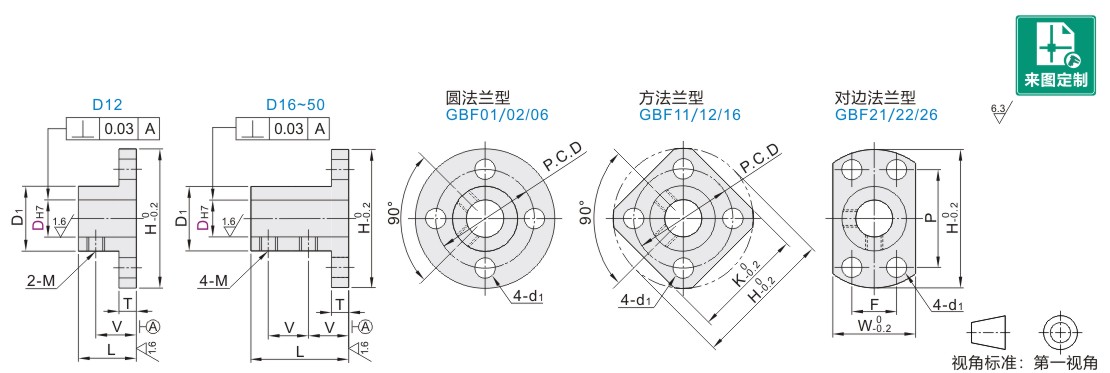

型号			L	D1	H	T	V	M	P.C.D	K	W	P	F	d1
代码	DH7		L	D1	H	T	V	M	P.C.D	K	W	P	F	d1
圆法兰型方法兰型对边法兰型 JT-SXASD JT-SXADD JT-SXAUD JT-SXASU JT-SXADU JT-SXAUU JT-SXASX JT-SXADX JT-SXAUX	12	+0.018 0	30	21.8	40	6	16	M4	32	32	25	28	16	4.5
	16	+0.018 0	48	27.8	50	6	18	M4	40	39	32	33	22	5.5
	20	+0.021 0	48	34.8	63	8	18	M5	50	48	40	42	25	6.6
	25		57	39.8	68	8	20	M5	55	53	45	45	30
	30		57	44.8	73	10	20	M6	60	58	50	48	35
	35	+0.025 0	75	54.8	89	10	26	M6	72	70	61	58	42	9
	40			69.8	104	12		M8	87	80	76	68	54
	50			79.8	114	12		M8	97	90	86	73	64
