内六角沉头螺钉全牙粗牙

图片仅供参考

内六角沉头螺钉全牙粗牙

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码		螺纹	材质	硬度	表面处理	强度等级	特殊处理	类型
JT-YBDDM	标准型	粗牙	SCM435	一	发黑	12.9	—	内六角沉头螺钉
JT-YBDSU	标准型	粗牙	SUS304	一	—	A2-70	—	内六角沉头螺钉
JT-YBDSO	标准型	粗牙	SUS316	一	—	A4-70	—	内六角沉头螺钉
JT-YBDDG	标准型	粗牙	SUS316	一	—	A4-70	高温消磁	内六角沉头螺钉
JT-YBDSG	标准型	粗牙	黄铜	一	—	—	—	内六角沉头螺钉
JT-VYBDSU	经济型	粗牙	SUS304	一	—	A2-70	—	内六角沉头螺钉

选型参数

标准型•SCM435

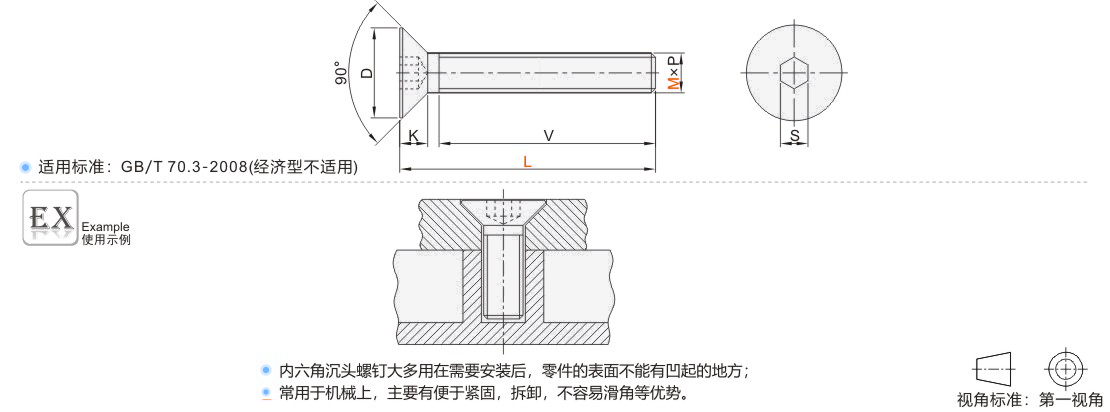

型号		L	V	螺距 P	D		K (max)	S
代码	M	L	V	螺距 P	max	min	K (max)	max	min
JT-YBDDM	3	5 6 8 10 12 14 16 20 25 30	全牙	0.5	6.72	5.54	1.86	2.08	2.02
	4	6 8 10 12 14 16 20 25 30		0.7	8.96	7.53	2.48	2.58	2.52
	5	6 8 10 12 14 16 20 25 30 35 40 45 50		0.8	11.20	9.43	3.1	3.08	3.02
	6	8 10 12 14 16 20 25 30 35 40 45 50		1	13.44	11.34	3.72	4.095	4.02
	8	10 12 16 20 25 30 35 40 45 50		1.25	17.92	15.24	4.96	5.14	5.02
	10	12 16 20 25 30 35 40 45 50		1.5	22.40	19.22	6.2	6.14	6.02

标准型•SUS304

型号		L	V	P	D		K	S
代码	M	L	V	螺距	(min)	(max)	(max)	(min)	(max)
JT-YBDSU	2	5 6 8 10 12 16	全牙	0.4	3.7	4	1.3	1.32	1.36
	2.5	5 6 8 10		0.45	4.7	5	1.5	1.52	1.56
	3	6 8 10 12 16 20 25 30 35		0.5	5.54	6.72	1.86	2.02	2.08
	4	6 8 10 12 16 18 20 25 30 35		0.7	7.53	8.96	2.48	2.52	2.58
	5	8 10 12 14 16 20 25 30 35 40		0.8	9.43	11.2	3.1	3.02	3.08
	6	8 10 12 14 16 20 25 30 35 40 45		1	11.34	13.44	3.72	4.02	4.095
	8	10 12 15 16 20 25 30 35 40 45 50 60 65 75		1.25	15.24	17.92	4.96	5.02	5.14
	10	16 20 25 30 35 40 45 50 55 60 65 70		1.5	19.48	20	5.5	6.02	6.14

标准型•SUS316

型号		L	V	P	D		K	S
代码	M	L	V	螺距	(min)	(max)	(max)	(min)	(max)
JT-YBDSO	2.5	10 12	全牙	0.45	4.7	5	1.5	1.52	1.56
	3	6 8 10 12 16 20 25 30		0.5	5.7	6	1.7	2.02	2.1
	4	6 8 10 12 16 20 25 30 35		0.7	7.64	8	2.3	2.52	2.6
	5	8 10 12 14 16 20 25 30 35 40		0.8	9.64	10	2.8	3.02	3.1
	6	10 12 14 16 20 25 30 35 40 45		1	11.57	12	3.3	4.02	4.1
	8	16 20 25 30 35 40 45 50		1.25	15.57	16	4.4	5.02	5.14
	10	16 20 25 30 35 40 45 50		1.5	19.48	20	5.5	6.02	6.14
JT-YBDDG	3	5 6 8	全牙	0.5	5.54	6.72	1.86	2.02	2.08
	4	6 8 10		0.7	7.53	8.96	2.48	2.52	2.58
	5	8 10 20 25 30		0.8	9.43	11.2	3.1	3.02	3.08
	6	10 20 25 30 35 40		1	11.34	13.44	3.72	4.02	4.095
	8	10 20 25 30 35 40		1.25	15.24	17.92	4.96	5.02	5.14

标准型•黄铜

型号		L	V	P	D		K	S
代码	M	L	V	螺距	(min)	(max)	(max)	(min)	(max)
JT-YBDSG	6	12 16 20 25 30	全牙	1	11.34	13.44	3.72	4.02	4.095
	8	20 25 30 35 40		1.25	15.24	17.92	4.96	5.02	5.14
	10	20 25 30 35 40 45		1.5	19.22	22.4	6.2	6.02	6.14

经济型•SUS304

型号		L	V	P 螺距	(D) 参考值	(S) 参考值
代码	M	L	V	P 螺距	(D) 参考值	(S) 参考值
JT-VYBDSU	4	6 8 10 12 16 18 20 25 30 35	全牙	0.7	8.25	2.6
	5	8 10 12 14 16 20 25 30 35		0.8	10.32	3.1
	6	8 10 12 14 16 20 25 30 35		1	12.39	4.1
	8	10 12 16 20 25 30 35 40		1.25	16.58	5.1
