平顶链双铰链

图片仅供参考

平顶链双铰链

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

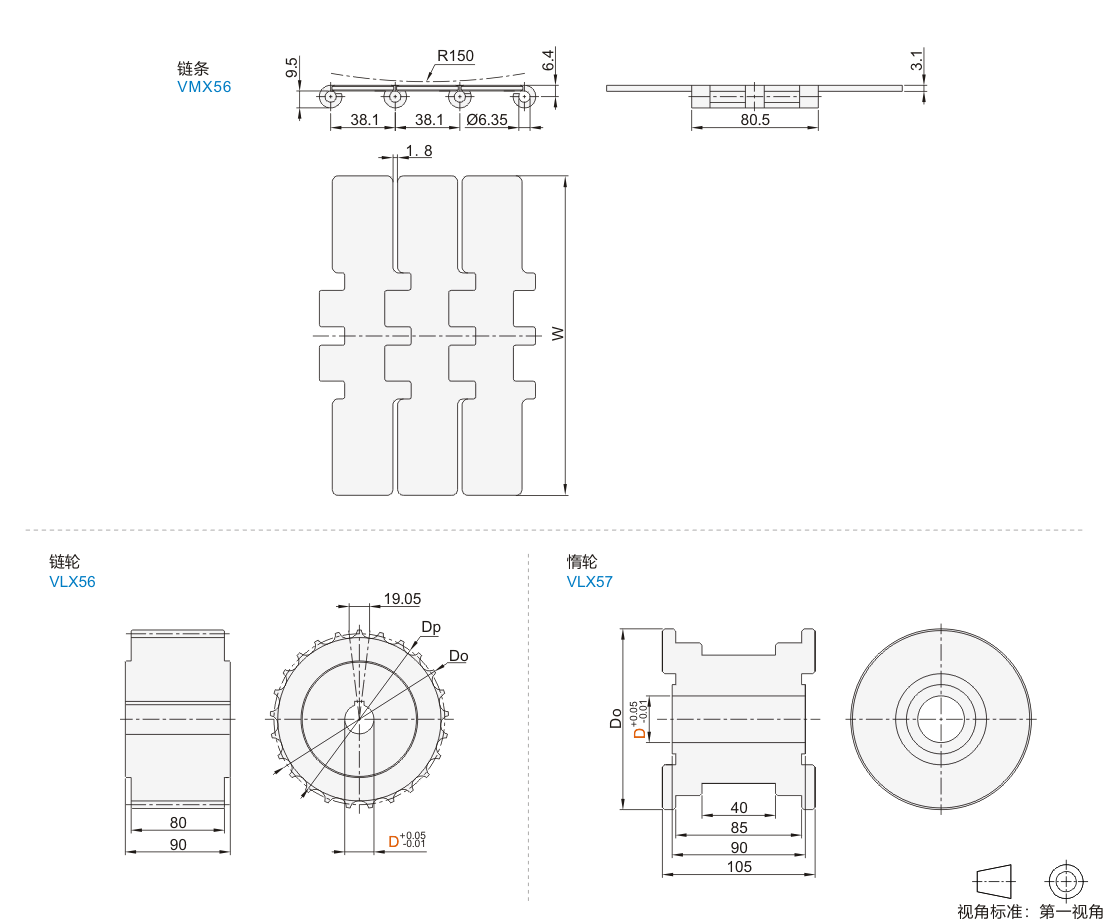

链条

代码	材质	类型
VMX56	冷轧奥氏体不锈钢	802系列 ● 双铰链

链轮/惰轮

代码	类型		材质
VLX56	802系列	链轮	尼龙PA6
VLX57	802系列	惰轮	尼龙PA6

应用：适合应用在各种玻璃以及重负载之金属类输送带。

最大输送长度15米。

选型参数

VMX56

型号		节数	节距	链板宽度 W	工作载荷 (N)	抗拉强度 (N)	重量 (kg/m)
代码	规格	节数	节距	链板宽度 W	工作载荷 (N)	抗拉强度 (N)	重量 (kg/m)
JT-KGTOX-802	K750	1~ 最小单位1	38.1	190.5	6400	16000	5.80
	K1000			254.0			7.73
	K1200			304.8			9.28

VLX56

型号		轴孔径	节距	分度圆直径	齿顶圆直径
代码	齿数	D	节距	Dp	Do
JT-KITOX-802	19	25 30 35 40	19.05	115.7	117.0
	21			127.8	129.0
	23			139.9	141
	25			152.0	153.0

VLX57

型号		轴孔径	齿顶圆直径
代码	齿数	D	Do
JT-KITOL-802	19	20 25 30 35	117.0
	21	25 30 35 40	131.0
	23		140.7
	25		155.0
