VT307系列直动式三通电磁阀
图片仅供参考
收藏 分享

VT307系列直动式三通电磁阀

产品属性： 类型 直动式3通电磁阀 材质 铝合金 适用系列 VT307系列 螺纹类型 G螺纹 位置数 二位三通 配管形式 直接配管型 导线引出方式 L型出线式/DIN插座式 种类筛选 电磁阀
产品型号： 请点击左侧选项进行选型 重新选型
类型螺纹类型适用介质接管口径位置数流量润滑使用压力范围保证耐压力工作温度本体材质标准电压耗电量防护/耐热等级接线方式动磁时间最高工作频率
标准管接型06(G1/8")空气(经 40μm 以上滤网过滤)G1/8"两位三通180L/min无需润滑0～1.0MPa1.5MPa-20～80℃铝合金DC12V±10% 、 DC24V±10% 、 DC110V±10%DC: 4.5W防护等级：IP65 / 耐热等级：H级DIN插座式、出线式12ms40 次 / 秒
标准管接型08(G1/4")空气(经 40μm 以上滤网过滤)G1/4"两位三通180L/min无需润滑0～1.0MPa1.5MPa-20～80℃铝合金DC12V±10% 、 DC24V±10% 、 DC110V±10%DC: 4.5W防护等级：IP65 / 耐热等级：H级DIN插座式、出线式12ms40 次 / 秒
B(标准板接型)—空气(经 40μm 以上滤网过滤)进排气G1/4"，出气 G1/8"两位三通120L/min无需润滑0～1.0MPa1.5MPa-20～80℃铝合金DC12V±10% 、 DC24V±10% 、 DC110V±10%DC: 4.5W防护等级：IP65 / 耐热等级：H级DIN插座式、出线式12ms40 次 / 秒
HB(高频板接型)—空气(经 40μm 以上滤网过滤)进排气G1/4"，出气 G1/8"两位三通120L/min无需润滑0～1.0MPa1.5MPa-20～80℃铝合金DC12V±10% 、 DC24V±10% 、 DC110V±10%DC：7.2W防护等级：IP65 / 耐热等级：H级DIN插座式、出线式7ms70 次 / 秒
H(高频管接型)06(G1/8")空气(经 40μm 以上滤网过滤)G1/8"两位三通120L/min无需润滑0～1.0MPa1.5MPa-20～80℃铝合金DC12V±10% 、 DC24V±10% 、 DC110V±10%DC：7.2W防护等级：IP65 / 耐热等级：H级DIN插座式、出线式7ms70 次 / 秒
H(高频管接型)08(G1/4")空气(经 40μm 以上滤网过滤)G1/4"两位三通120L/min无需润滑0～1.0MPa1.5MPa-20～80℃铝合金DC12V±10% 、 DC24V±10% 、 DC110V±10%DC：7.2W防护等级：IP65 / 耐热等级：H级DIN插座式、出线式7ms70 次 / 秒

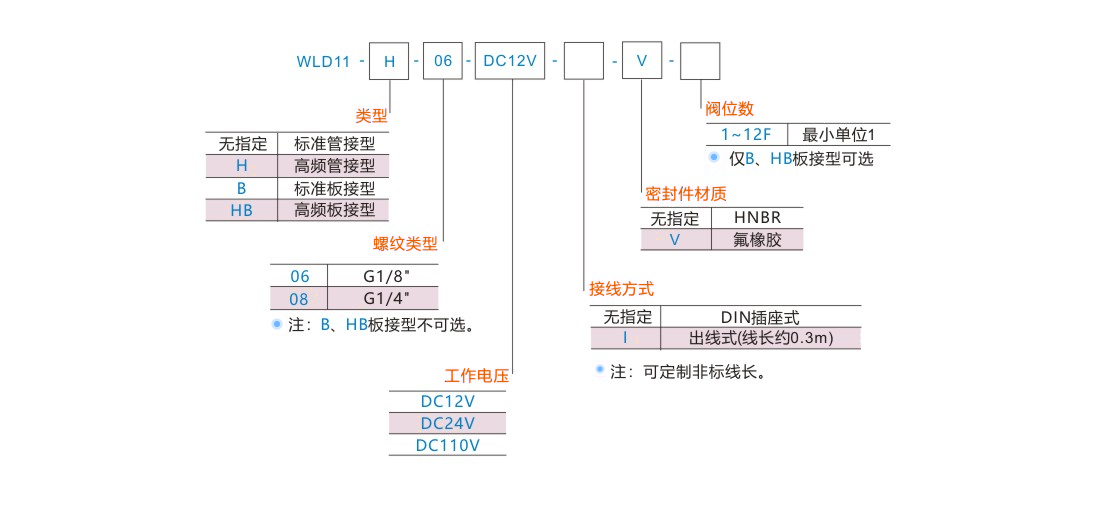

 选型表



符号图

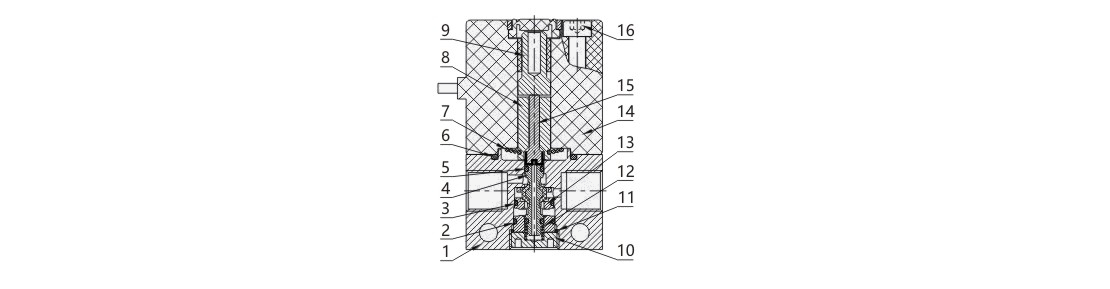

内部结构图



主要零件及材质表

序号名称材质
1阀体铝
2密封圈橡胶
3密封圈橡胶
4阀芯铝 + 橡胶
5密封圈橡胶
6密封圈橡胶
7弹簧不锈钢
8静铁芯软磁不锈钢
9动铁芯软磁不锈钢
10后盖塑料
11密封圈橡胶
12弹簧不锈钢
13后座铜
14线圈铜 + 塑料
15阀柱不锈钢
16螺钉不锈钢

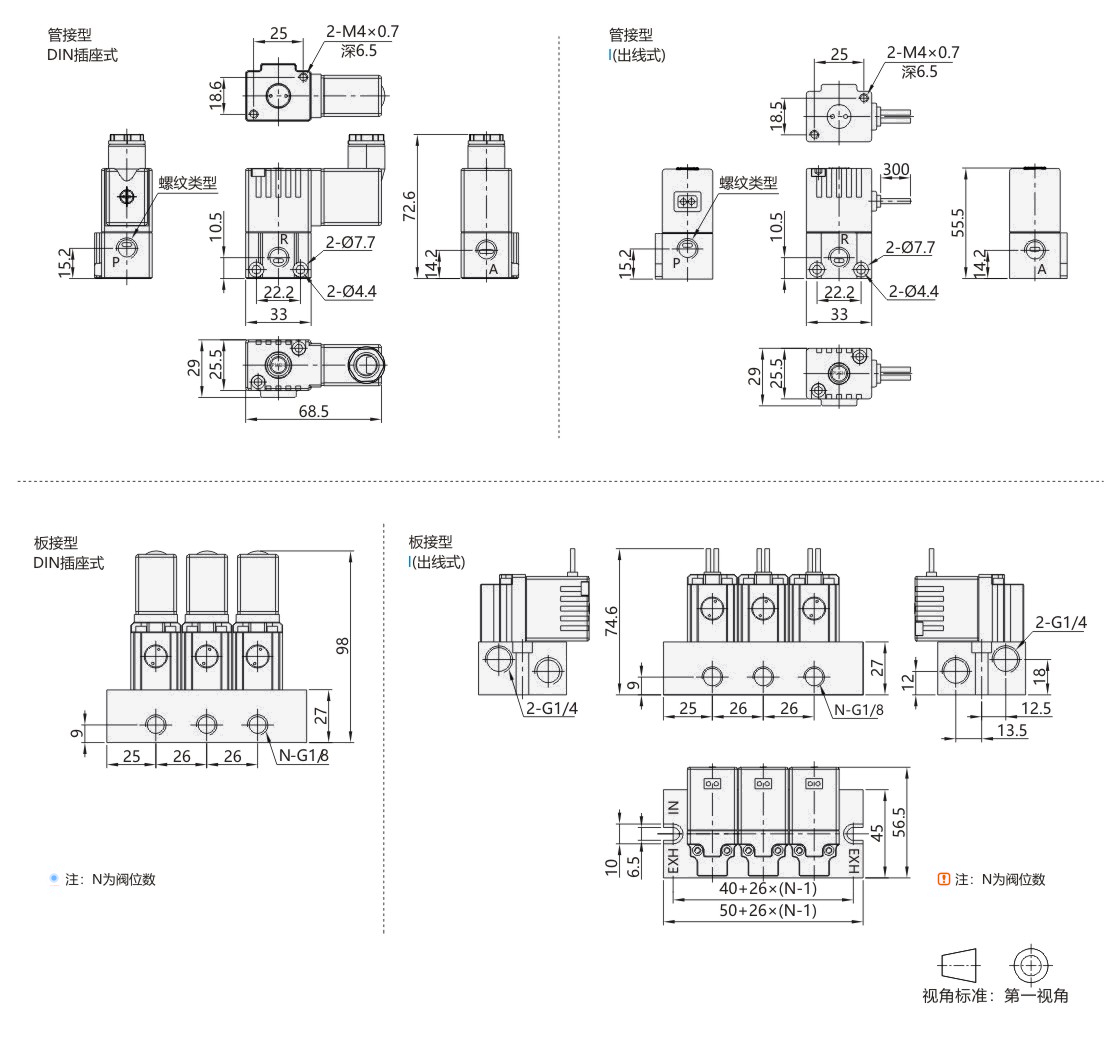

安装尺寸
