无油衬套组件圆法兰型

图片仅供参考

无油衬套组件圆法兰型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	固定座 / 材质	固定座 / 表面处理	衬套 / 材质	密封圈	类型
JT-RSCNSD	SS400	喷细砂无电解镀镍	高力黄铜(SP2) 镶嵌固体润滑剂	有	标准型 ● 圆法兰型
JT-RSCNSU	SS400	喷细砂无电解镀镍	高力黄铜(SP2) 镶嵌固体润滑剂	有	标准型 ● 方法兰型
JT-RSCNSQ	SS400	喷细砂无电解镀镍	高力黄铜(SP2) 镶嵌固体润滑剂	有	加长型 ● 圆法兰型
JT-RSCNSF	SS400	喷细砂无电解镀镍	高力黄铜(SP2) 镶嵌固体润滑剂	有	加长型 ● 方法兰型

选型参数

选型表

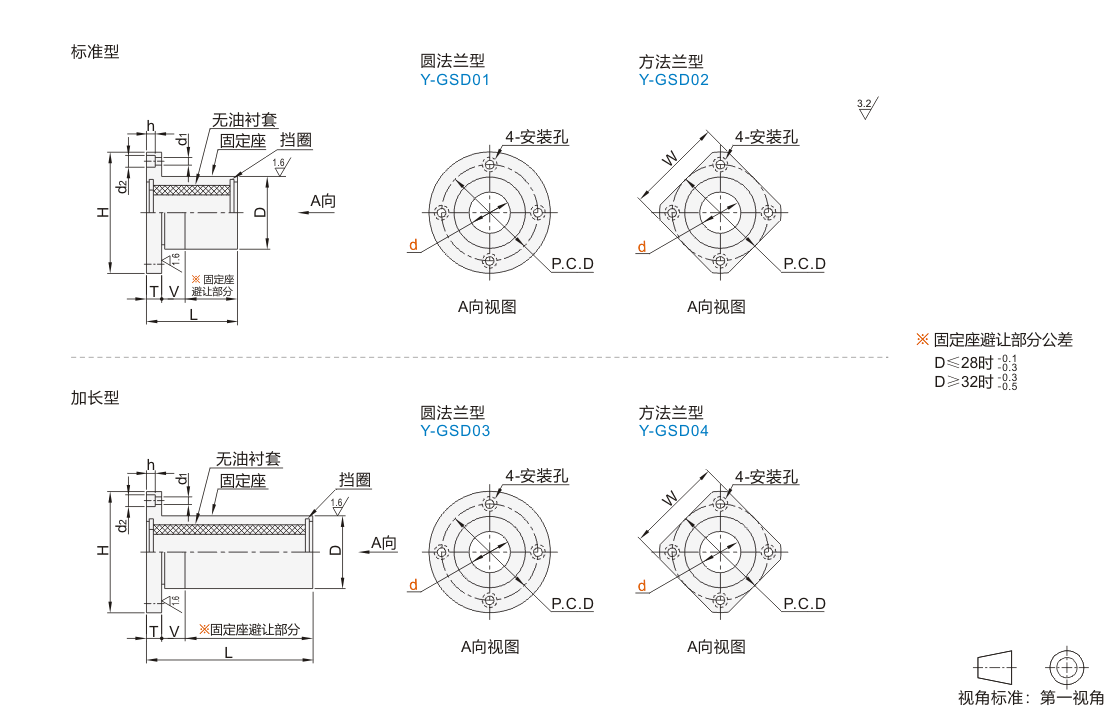

型号			D		L		V	H	T	d1	d2	h	P.C.D	W
代码	d		D		标准型	加长型	V	H	T	d1	d2	h	P.C.D	W
圆法兰型 JT-RSCNSD JT-RSCNSQ 方法兰型 JT-RSCNSU JT-RSCNSF	6	+0.022 0	12	0 -0.018	22	37	6	28	5	3.3	6	3.3	20	22
	8	+0.028 0	15	0 -0.018	27	47		32	5	3.3	6	3.3	24	25
	10	+0.028 0	19	0 -0.021	32	57		40	6	4.3	7.5	4.3	29	30
	12	+0.034 0	21				11	42					32	32
	13		23					43					33	34
	16		28		37	67		48					38	37
	20	+0.041 0	32	0 -0.025	42	77		54	8	5.3	9	5.3	43	42
	25		40		58	108		62	8	5.3	9	5.3	51	50
	30		45		68	128		74	10	6.3	11	6.3	60	58
	35	+0.050 0	52	0 -0.030	68	128	16	82	10	6.3	11	6.3	67	64
	40		60		80	150		96	13	8.5	14	8.3	78	75
	50		80		90	170		116	13	8.5	14	8.3	98	92
