无油衬套组件圆法兰型

图片仅供参考

无油衬套组件圆法兰型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	固定座 / 材质	固定座 / 表面处理	O型圈材质	使用衬套	类型
JT-JAWMD	铝合金	本色阳极氧化	丁腈橡胶	OFV01	标准型 ● 圆法兰型
JT-JAWMX	铝合金	本色阳极氧化	丁腈橡胶	OFV01	标准型 ● 方法兰型
JT-JAWGD	铝合金	本色阳极氧化	丁腈橡胶	OFV01	标准型 ● 对边法兰型
JT-JAWGX	铝合金	本色阳极氧化	丁腈橡胶	OFV01	加长型 ● 对边法兰型

肩部底面与D部之间垂直度在0 .02以内。
下述D尺寸公差的有效长度为V。
使用温度为-20°~150°。

选型参数

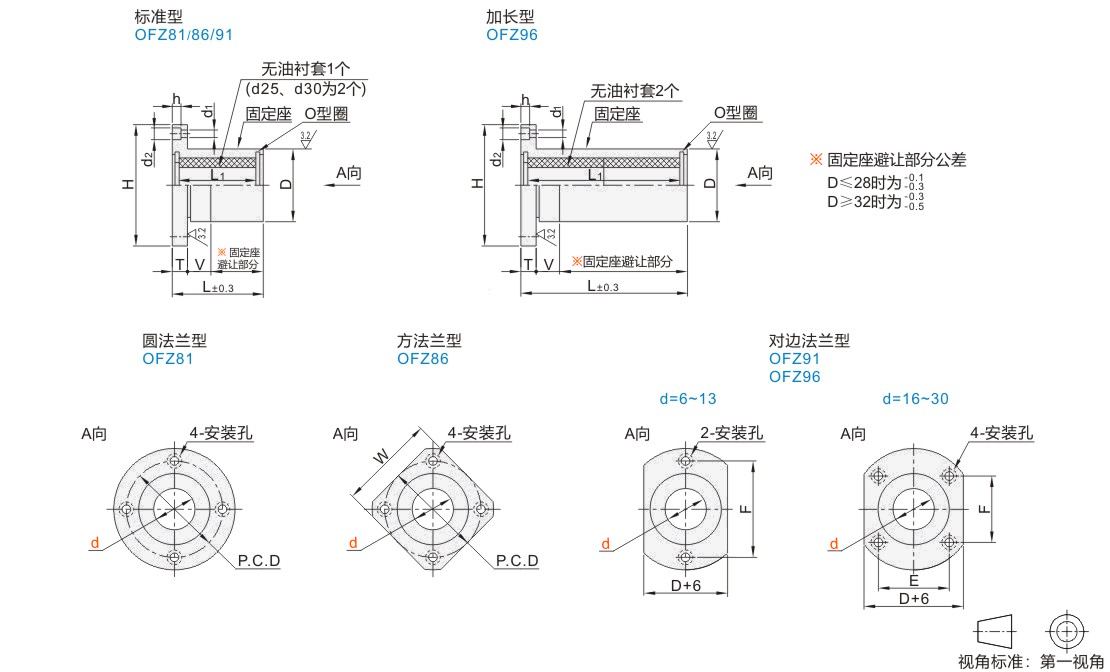

标准型

型号						D		L			V			L1			H		T			d1			d2		h				P.C.D			W		E				F
代码				d		D		L			V			L1			H		T			d1			d2		h				P.C.D			W		E				F
圆法兰型 JT-JAWMD 方法兰型 JT-JAWMX 对边法兰型 JT-JAWGD				6	+0.065 0	12	0 -0.013	19			5			13			28		5			3.5			6		3.1				20			22		—				20
				8	+0.065 0	15	0 -0.013	24						18			32		5			3.5			6		3.1				24			25						24
				10	+0.068 0	19	0 -0.016	29						21			40		6			4.5			7.5		4.1				29			30						29
				12		21		30			10			21.6			42														32			32						32
				13		23		32						23.6			43														33			34						33
				16		28		37						26.6			48														38			37		22				31
				20	+0.081 0	32	0 -0.019	42						31.6			54		8			5.5			9		5.1				43			42		24				36
				25	+0.081 0	40		59						48.6			62		8			5.5			9		5.1				51			50		32				40
				30	+0.085 0	45		64						51.6			74		10			6.6			11		6.1				60			58		35				49

加长型

型号						D					L					V			L1				H			T			d1					d2		h				E					F
代码				d		D					L					V			L1				H			T			d1					d2		h				E					F
对边法兰型 JT-JAWGX				6	+0.065 0	12			0 -0.013		32					5			26				28			5			3.5					6		3.1				—					20
				8	+0.065 0	15			0 -0.013		38								32				32			5			3.5					6		3.1									24
				10	+0.068 0	19			0 -0.016		50								42				40			6			4.5					7.5		4.1									29
				12		21					51					10			42.6				42																						32
				13		23					51								42.6				43																						33
				16		28					63								52.6				48																	22					31
				20	+0.081 0	32			0 -0.019		73								62.6				54			8			5.5					9		5.1				24					36
				25	+0.081 0	40					103								92.6				62			8			5.5					9		5.1				32					40
				30	+0.085 0	45					115								102.6				74			10			6.6					11		6.1				35					49
