小径型行程销

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

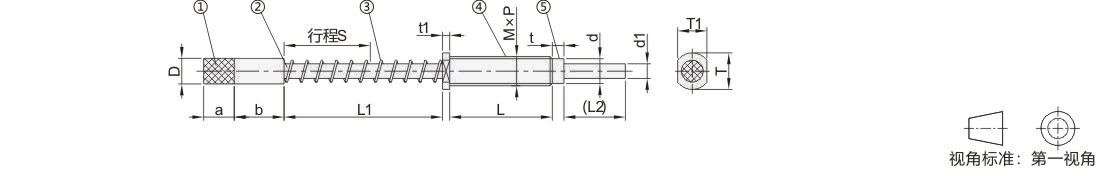

代码	①销前端 / 材质	②销 / 材质	②销 / 硬度	②销 / 表面处理	③弹簧 / 材质	④套筒 / 材质	④套筒 / 表面处理	⑤轴环 / 材质	类型
JT-WBXGQ	聚缩醛	SK	620~720HV	无电解镀镍	SUS304	SK	无电解镀镍	黄铜	小径型

使用时请勿超出标定行程S，避免弹簧受损。

安装建议：M2：安装时施加的力请勿超过23.43N；M3~M5：安装时施加的力请勿超过98.07N

选型参数

选型表

型号		D	螺距 P	行程 S	T	T1	a	b	L	L1	L2	d	d1	t	t1	负载(N)
代码	M	D	螺距 P	行程 S	T	T1	a	b	L	L1	L2	d	d1	t	t1	min.	max.
JT-WBXGQ	2(细牙)	1.5	0.25	8	2.5	2	2	3.5	9	14	4.2	1.7	1	0.8	0.5	0.2	0.883
	3(粗牙)	2.5	0.5	11	3.5	3	2.5	6	15	19	7	2.25	1.72	1	1	0.39	3.432
	4(粗牙)	3.5	0.7		4.5	4						3	2.45			0.76
	5(粗牙)	4.5	0.8		5.5	5						4	3.45			1.25

暂未上传文档资料
