定位销 大头锥角型 多棱型 无肩型
图片仅供参考
收藏 分享

定位销 大头锥角型 多棱型 无肩型

产品属性： 形状 大头形 安装侧端面形状 直杆型 导入侧端面形状 无 导入头部形状 锥角形 导入表面形状 多棱型 肩部 无肩型 形状筛选 定位销 无肩大头锥角形 种类筛选 定位销
产品型号： 请点击左侧选项进行选型
代码代码分类材质硬度表面处理
JT-RXPSDP尺寸选择型 / Dm6SKS3淬火硬度58~61HRC—
JT-RXPDDP尺寸选择型 / Dp6SKS3淬火硬度58~61HRC—
—P尺寸选择型 / Dg6SKS3淬火硬度58~61HRC—
JT-RXPFDP. L. B尺寸指定型 / Dm6SKS3淬火硬度58~61HRC—
JT-RXPODP. L. B尺寸指定型 / Dp6SKS3淬火硬度58~61HRC—
JT-RXPXDP. L. B尺寸指定型 / Dg6SKS3淬火硬度58~61HRC—
JT-RXPSUP尺寸选择型 / Dm6SKS3淬火硬度58~61HRC , 镀层硬度850HV~镀硬铬 , 镀层厚度3~5μm
JT-RXPDUP尺寸选择型 / Dp6SKS3淬火硬度58~61HRC , 镀层硬度850HV~镀硬铬 , 镀层厚度3~5μm
—P尺寸选择型 / Dg6SKS3淬火硬度58~61HRC , 镀层硬度850HV~镀硬铬 , 镀层厚度3~5μm
JT-RXPFUP. L. B尺寸指定型 / Dm6SKS3淬火硬度58~61HRC , 镀层硬度850HV~镀硬铬 , 镀层厚度3~5μm
JT-RXPOUP. L. B尺寸指定型 / Dp6SKS3淬火硬度58~61HRC , 镀层硬度850HV~镀硬铬 , 镀层厚度3~5μm
JT-RXPXUP. L. B尺寸指定型 / Dg6SKS3淬火硬度58~61HRC , 镀层硬度850HV~镀硬铬 , 镀层厚度3~5μm
JT-RXPSQP尺寸选择型 / Dm6SKS3——
JT-RXPDQP尺寸选择型 / Dp6SKS3——
—P尺寸选择型 / Dg6SKS3——
JT-RXPFQP. L. B尺寸指定型 / Dm6SKS3——
JT-RXPOQP. L. B尺寸指定型 / Dp6SKS3——
JT-RXPXQP. L. B尺寸指定型 / Dg6SKS3——
JT-RXPSOP尺寸选择型 / Dm6SUS304——
JT-RXPDOP尺寸选择型 / Dp6SUS304——
—P尺寸选择型 / Dg6SUS304——
JT-RXPFOP. L. B尺寸指定型 / Dm6SUS304——
JT-RXPOOP. L. B尺寸指定型 / Dp6SUS304——
JT-RXPXOP. L. B尺寸指定型 / Dg6SUS304——
JT-RXPSXP尺寸选择型 / Dm6SUS304镀层硬度850HV~镀硬铬 , 镀层厚度5~8μm
JT-RXPDXP尺寸选择型 / Dp6SUS304镀层硬度850HV~镀硬铬 , 镀层厚度5~8μm
—P尺寸选择型 / Dg6SUS304镀层硬度850HV~镀硬铬 , 镀层厚度5~8μm
JT-RXPFXP. L. B尺寸指定型 / Dm6SUS304镀层硬度850HV~镀硬铬 , 镀层厚度5~8μm
JT-RXPOXP. L. B尺寸指定型 / Dp6SUS304镀层硬度850HV~镀硬铬 , 镀层厚度5~8μm
JT-RXPXXP. L. B尺寸指定型 / Dg6SUS304镀层硬度850HV~镀硬铬 , 镀层厚度5~8μm
JT-RXPSMP尺寸选择型 / Dm6SUS440C淬火硬度48~53HRC—
JT-RXPDMP尺寸选择型 / Dp6SUS440C淬火硬度48~53HRC—
—P尺寸选择型 / Dg6SUS440C淬火硬度48~53HRC—
JT-RXPFMP. L. B尺寸指定型 / Dm6SUS440C淬火硬度48~53HRC—
JT-RXPOMP. L. B尺寸指定型 / Dp6SUS440C淬火硬度48~53HRC—
JT-RXPXMP. L. B尺寸指定型 / Dg6SUS440C淬火硬度48~53HRC—
—P尺寸选择型 / Dm6SUJ2淬火硬度HRC56~ , 镀层硬度850HV~镀硬铬 ,镀层厚度3~5µm
—P尺寸选择型 / Dp6SUJ2淬火硬度HRC56~ , 镀层硬度850HV~镀硬铬 ,镀层厚度3~5µm
JT-RXPUSP尺寸选择型 / Dg6SUJ2淬火硬度HRC56~ , 镀层硬度850HV~镀硬铬 ,镀层厚度3~5µm
—P. L. B尺寸指定型 / Dm6SUJ2淬火硬度HRC56~ , 镀层硬度850HV~镀硬铬 ,镀层厚度3~5µm
—P. L. B尺寸指定型 / Dp6SUJ2淬火硬度HRC56~ , 镀层硬度850HV~镀硬铬 ,镀层厚度3~5µm
—P. L. B尺寸指定型 / Dg6SUJ2淬火硬度HRC56~ , 镀层硬度850HV~镀硬铬 ,镀层厚度3~5µm

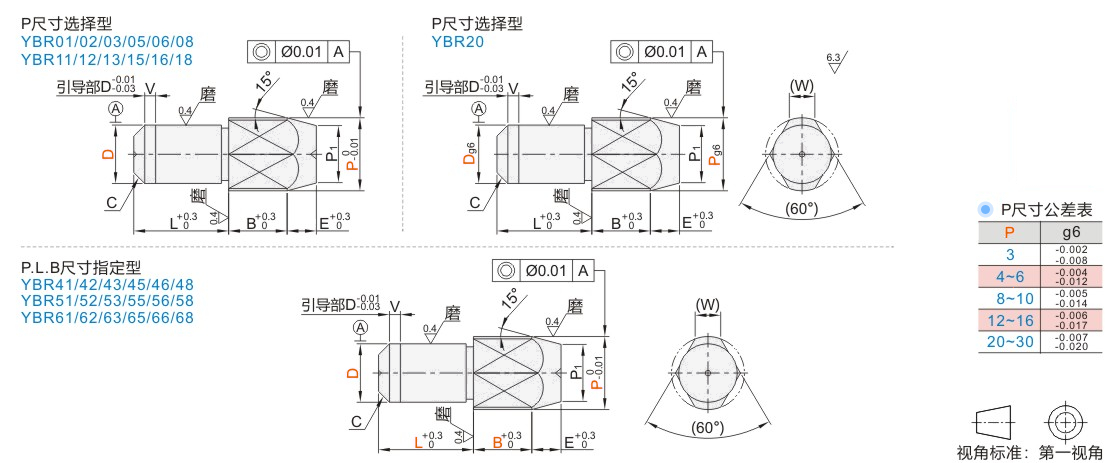

P₁=P-E*tan15*2
SUS440C材质的D部加工有识别槽。
工艺孔加工条件：D≠P且(D·P·L·B)≥4且P₁>3。  (工艺孔详细尺寸见产品简介)

选型参数

P尺寸选择型

型号D公差PLBCEV(W)
代码Dm6p6g6
Dm6 Dp6
JT-RXPSD JT-RXPDD
JT-RXPSU JT-RXPDU
JT-RXPSQ JT-RXPDQ
JT-RXPSO JT-RXPDO
JT-RXPSX JT-RXPDX
JT-RXPSM JT-RXPDM

Dg6
JT-RXPUS
1+0.008
+0.002		+0.012
+0.006		-0.002
-0.008		2330.10.500.6
23 440.511.2
3 4 5 655211.5
4+0.012
+0.004		+0.020
+0.012		-0.004
-0.012		 5 66131.8
5 6 8102.2
6 8 1083
8+0.015
+0.006		+0.024
+0.015		-0.005
-0.014		 10 12 13151.543.5
10 12 13 151024
12+0.018
+0.007		+0.029
+0.018		-0.006
-0.017		 13 15 165
13 15 162225.5
16 16 20 25357
20+0.021
+0.008		+0.035
+0.022		-0.007
-0.020		 25 3030159

P.L.B尺寸指定型

型号D公差最小单位0.01最小单位1最小单位0.1CEV(W)
代码Dm6p6g6PLB
Dm6 Dp6 Dg6
JT-RXPFD JT-RXPOD JT-RXPXD
JT-RXPFU JT-RXPOU JT-RXPXU
JT-RXPFQ JT-RXPOQ JT-RXPXQ
JT-RXPFO JT-RXPOO JT-RXPXO
JT-RXPFX JT-RXPOX JT-RXPXX
JT-RXPFM JT-RXPOM JT-RXPXM

1+0.008
+0.002		+0.012
+0.006		-0.002
-0.008		1.50~2.502~31.0~5.00.10.500.6
22.50~8.002~81.0~15.00.511.2
33.50~10.003~10211.5
4+0.012
+0.004		+0.020
+0.012		-0.004
-0.012		4.50~10.003~15131.8
55.50~12.005~152.2
66.50~12.005~151.0~30.03
8+0.015
+0.006		+0.024
+0.015		-0.005
-0.014		8.50~16.005~201.543.5
1011.00~18.0010~253.0~30.024
12+0.018
+0.007		+0.029
+0.018		-0.006
-0.017		13.00~20.0010~305
1314.00~20.0012~305.0~30.025.5
1617.00~30.0015~35357
20+0.021
+0.008		+0.035
+0.022		-0.007
-0.020		22.00~30.0015~459

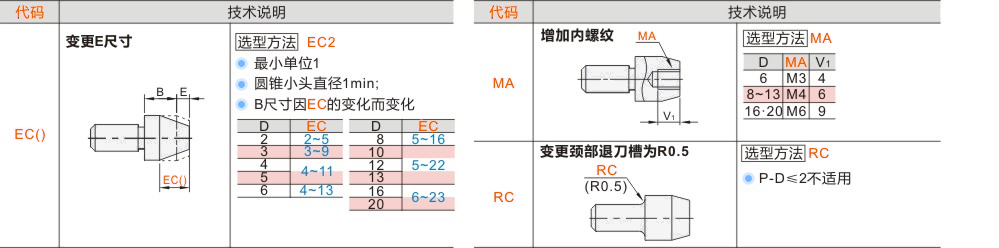

可选加工参数
