安装部直径D(mm) *

定位部直径P(mm) *

1~6/0.01

安装部长度L(mm) *

2~22/1

定位销球面型外螺纹型无肩型

图片仅供参考

定位销球面型外螺纹型无肩型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	公差等级	形状	材质	硬度	类型
JT-RFKSD	Dm6	标准型	SUS304	—	大头球面型
JT-RFKSX	Dm6	标准型	SUS440C	淬火硬度48 ~53HRC	大头球面型
JT-RFKDD	Dp6	标准型	SUS304	—	大头球面型
JT-RFKDX	Dp6	标准型	SUS440C	淬火硬度48 ~53HRC	大头球面型
JT-RFKUD	Dg6	外螺纹型	SUS304	—	大头球面型
JT-RFKUX	Dg6	外螺纹型	SUS440C	淬火硬度48 ~53HRC	大头球面型
JT-RFKFD	Dm6	标准型	SUS304	—	小头球面型
JT-RFKFX	Dm6	标准型	SUS440C	淬火硬度48 ~53HRC	小头球面型
JT-RFKOD	Dp6	标准型	SUS304	—	小头球面型
JT-RFKOX	Dp6	标准型	SUS440C	淬火硬度48 ~53HRC	小头球面型
JT-RFKXD	Dg6	内螺纹型	SUS304	—	小头球面型
JT-RFKXX	Dg6	内螺纹型	SUS440C	淬火硬度48 ~53HRC	小头球面型

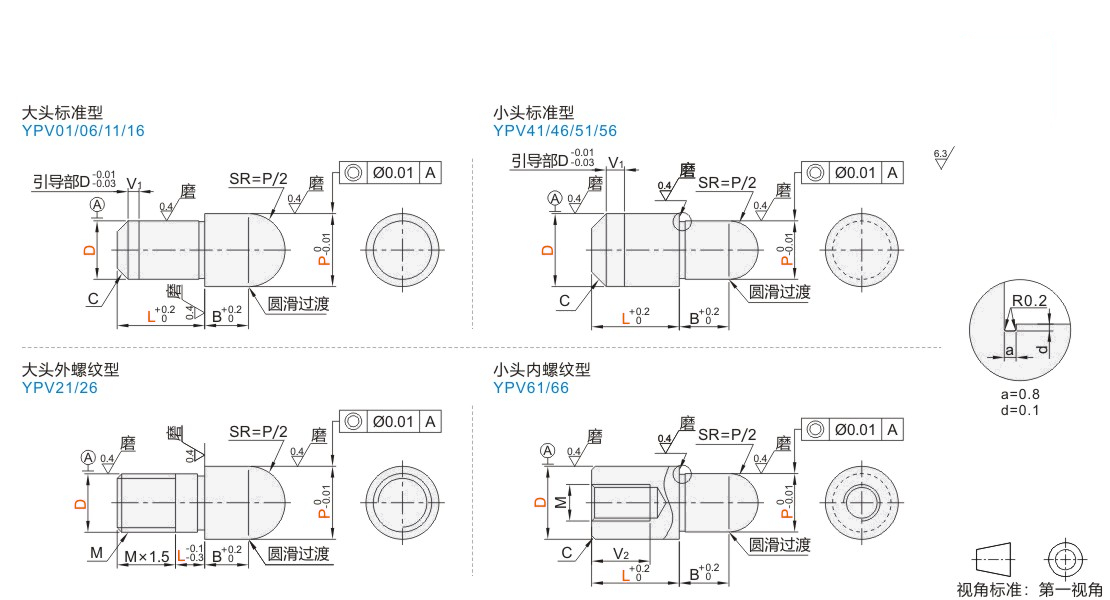

选型参数

选型表

型号		D公差		P 最小单位0.01	L 最小单位1	B	C	V1
代码	D	m6	P6	P 最小单位0.01	L 最小单位1	B	C	V1
大头标准型 JT-RFKSD JT-RFKSX JT-RFKDD JT-RFKDX	1	+0.008 +0.002	+0.012 +0.006	1.50~2.00	2~12	1	0.1	0
	2			2.50~4.00	2~17	1	0.2	0
	3			3.50~6.00	3~17	2	0.2	1
小头标准型 JT-RFKFD JT-RFKFX JT-RFKOD JT-RFKOX	2	+0.008 +0.002	+0.012 +0.006	1.00~1.95	2~17	1	0.3	0
	3	+0.008 +0.002	+0.012 +0.006	1.50~2.95	3~17	1	0.5	1
	4	+0.012 +0.004	+0.020 +0.012	2.50~4.00	3~22	2	1
	5
	6

大头外螺纹型

型号		D公差	P 最小单位0.01	L 最小单位1	B	M
代码	D	g6	P 最小单位0.01	L 最小单位1	B	M
JT-RFKUD JT-RFKUX	2	-0.002 -0.008	2.50~4.00	2~15	1	M2
JT-RFKUD JT-RFKUX	3	-0.002 -0.008	3.50~6.00	2~15	2	M3

小头内螺纹型

型号		D公差	P 最小单位0.01	L 最小单位1	B	C	V2	M
代码	D	g6	P 最小单位0.01	L 最小单位1	B	C	V2	M
JT-RFKXD JT-RFKXX	5	-0.004 -0.012	2.50~4.00	10~22	2	0.5	3	M2
JT-RFKXD JT-RFKXX	6	-0.004 -0.012	2.50~4.00	10~22	2	0.5	5	M3

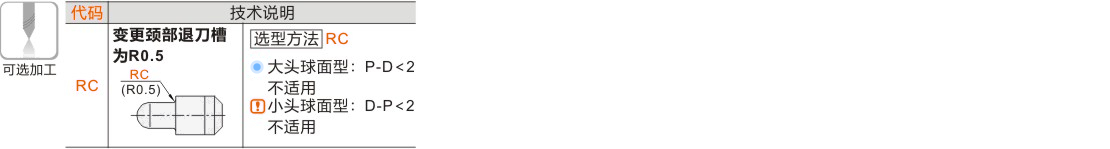

可选加工参数
