锥角定位销 直杆无肩型
图片仅供参考
收藏 分享

锥角定位销 直杆无肩型

产品属性： 形状 直杆形 尺寸选择 P.B尺寸指定型 安装侧端面形状 螺栓固定型 导入头部形状 锥角形 肩部 无肩型 形状筛选 定位销 螺栓固定型 种类筛选 树脂定位销
产品型号： 请点击左侧选项进行选型
代码形状P公差
P公差
材质使用环境温度类型
JT-RFASD锥头型

普通级普通级

0
-0.2

聚缩醛(白色)-45~95℃P、B尺寸指定型 ● 螺栓固定型
JT-RFASU锥头型

普通级普通级

0
-0.2

PEEK(自然象牙白)-50~250℃P、B尺寸指定型 ● 螺栓固定型
JT-RFADD锥头型精密级普通级0
-0.5		聚缩醛(白色）-45~95℃P、B尺寸指定型 ● 螺栓固定型
JT-RFADU锥头型精密级普通级0
-0.5		PEEK(自然象牙白)-50~250℃P、B尺寸指定型 ● 螺栓固定型

选型参数

普通级

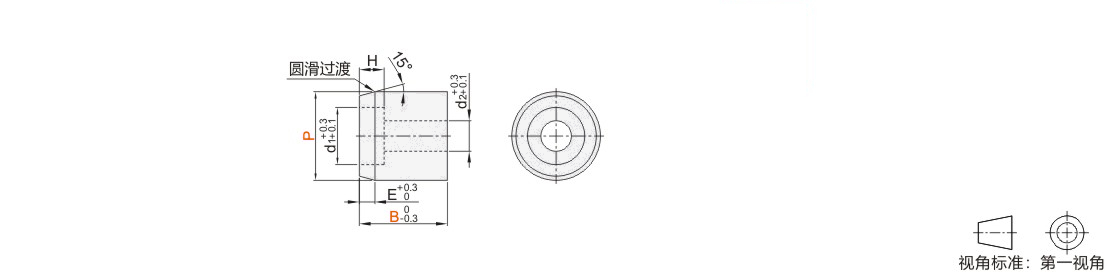

型号PBEd1d2H适用
螺栓
代码规格最小单位1公差最小单位1
JT-RFASD
JT-RFASU		38～100
-0.2		10～2826.53.54.5M3
410～1215～40384.55.5M4
512～1615～5049.55.56.5M5


精密级

型号PBEd1d2H适用
螺栓
代码规格最小单位0.1公差最小单位1
JT-RFADD
JT-RFADU		38.0～12.00
-0.05		10～2826.53.54.5M3
410.0～12.015～40384.55.5M4
512.0～16.015～5049.55.56.5M5
