输送机滚轮轴承安装座

图片仅供参考

输送机滚轮轴承安装座

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	安装孔方向	材质 / 本体	材质 / 轴承	表面处理	类型
JT-OKBSD	外侧	A6061	钢	本色阳极氧化	轴承型
JT-OKBSU	外侧	A6061	钢	黑色阳极氧化	轴承型
JT-OKBSQ	外侧	S45C	钢	无电解镀镍	轴承型
JT-OKBSO	内侧	A6061	钢	本色阳极氧化	轴承型
JT-OKBSX	内侧	A6061	钢	黑色阳极氧化	轴承型
JT-OKBSL	内侧	S45C	钢	无电解镀镍	轴承型

轴承采用压入式。

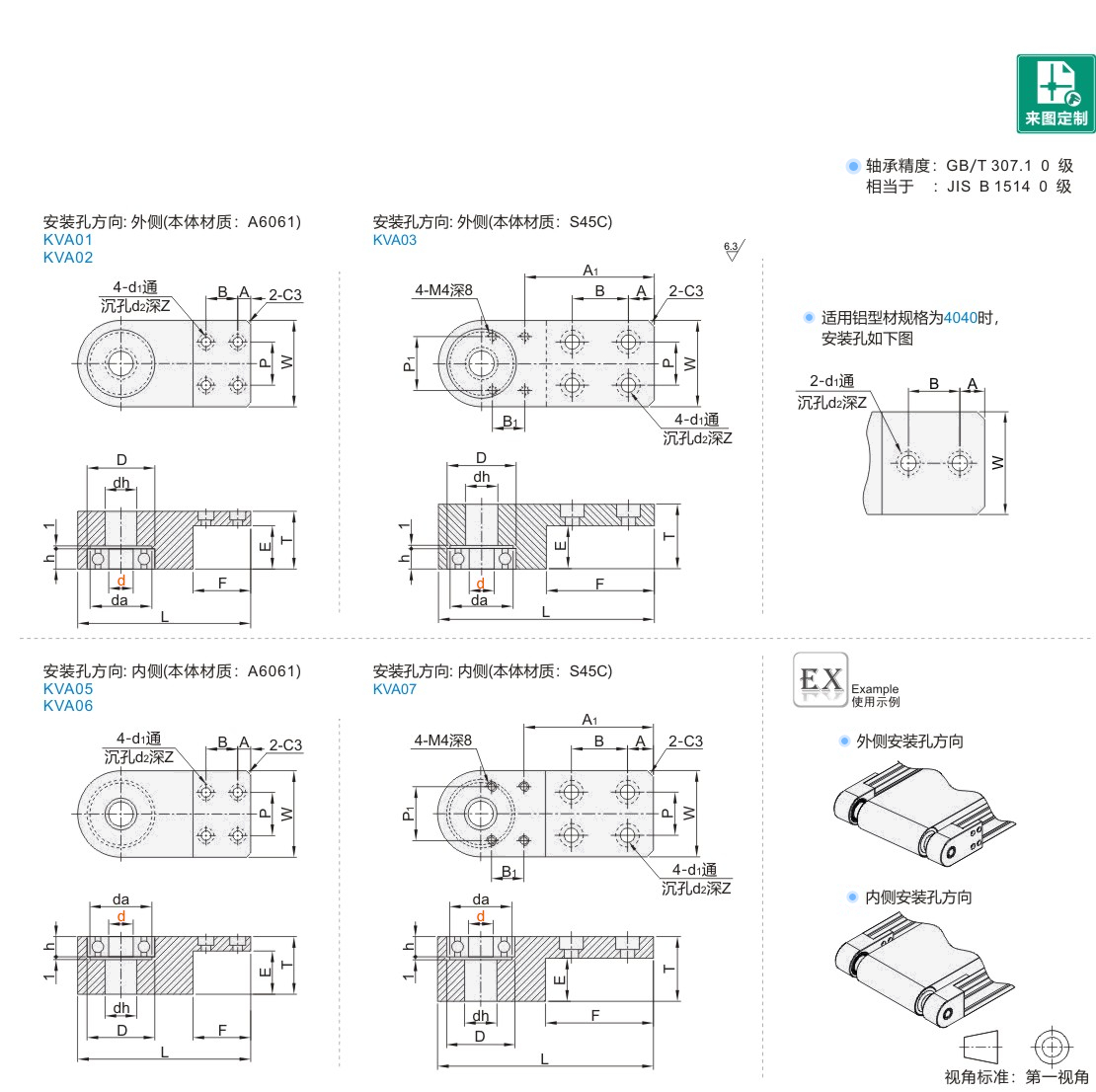

选型参数

型号					d	L		T			W	E		F		A		B			P		d1		d2	Z
代码				适用铝型材规格	d	L		T			W	E		F		A		B			P		d1		d2	Z
JT-OKBSD JT-OKBSU JT-OKBSO JT-OKBSX				2040	10 12 15	100		30			40	20		50		12		26			20		5.5		9	5.5
				4040	10 12 15	110		52			40	40		60		15		28			—		9		14	9
				3060	15 17 20	130		40			60	30		60		15		28			30		6.5		11	6.5
				4080	15 17 20	150		52			80	40		70		18		34			40		9		14	9

型号					d	L			T	W			E		F			A			A1		B		B1		P			P1			d1			d2			Z
代码				适用铝型材规格	d	L			T	W			E		F			A			A1		B		B1		P			P1			d1			d2			Z
JT-OKBSQ JT-OKBSL				2040	10 12 15	100			30	40			20		50			12			60		26		15		20			25			5.5			9			5.5
				4040	10 12 15	110			52	40			40		60			15			70		28				—			25			9			14			9
				3060	15 17 20	130			40	60			30		60			15			70		28				30			40			6.5			11			6.5
				4080	15 17 20	150			52	80			40		70			18			80		34				40			50			9			14			9

轴承尺寸表

d			使用轴承型号					D	da		h		dh
d			使用轴承型号					D	da		h		dh	10			BAY6200ZZ					30	26		9		12
12			BAY6201ZZ					32	28		10		15
15			BAY6002ZZ					32	28		9		18
17			BAY6303ZZ					47	42		14		20
20			BAY6204ZZ					47	42		14		23

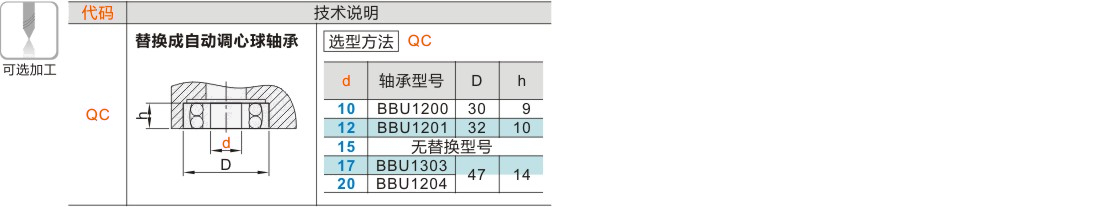

可选加工参数

产品名称

暂未上传文档资料
