多级真空发生器方形大流量型

图片仅供参考

多级真空发生器方形大流量型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	标准附件	类型
JT-UVASU	外置消音器	方形 ● 大流量型

技术参数

使用流体	过滤后的压缩空气
最大供气压力Mpa	0.7
最小供气压力Mpa	0.3
噪音	60~65
温度范围℃	-20~80

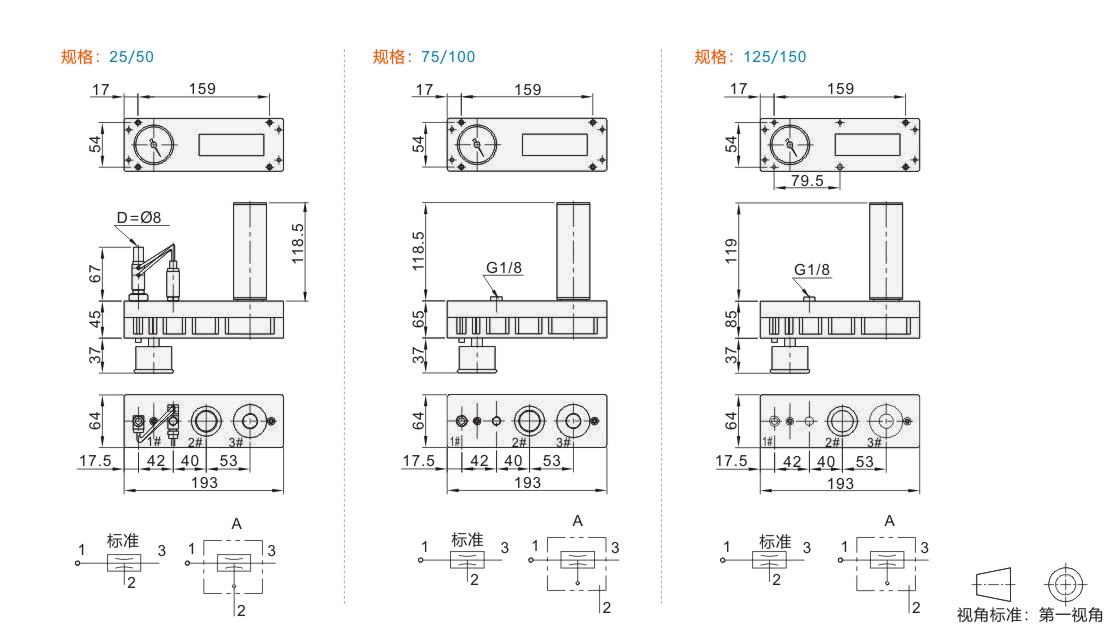

连接板样式

规格	连接板样式
	1#	2#	3#
	供气口	真空口	排气口
25	G1/4	G3/4	G3/4
50
75
100
125		G1	G1
150		G1	G1

选型参数

选型表

型号									密封材质	止回阀					控制装置	最大真空度 (-Kpa)						最大真空流量 (L/min)					空气消耗量 (L/min)						最小软管内径Ø(2m内)
代码					规格				密封材质	止回阀					控制装置	最大真空度 (-Kpa)						最大真空流量 (L/min)					空气消耗量 (L/min)						供气	真空	排气
JT-UVASU					25				N(丁腈橡胶) V(氟橡胶)	W(无) A(有)					K(无) PVQ(气控)	92						420					116~185						>4	>12	>12
					50																	700					230~370						>6	>15	>15
					75																	950					365~610						>8	>19	>22
					100																	1010					445~720						>8	>19	>22
					125																	1400					545~780						>10	>25	>32
					150																	1500					655~810						>10	>25	>32

不同真空度的真空流量

规格				供气压力 (bar)	空气消耗量 (L/min)					不同真空度(-kPa)的真空流量(L/min)																																		最大真空度 (-Kpa)
规格				供气压力 (bar)	空气消耗量 (L/min)					0	10				20				30			40				50				60			70				80			90				最大真空度 (-Kpa)
25				3.4	116					360	180				115				80			43				30				22.5			15.5				7.5			1.2				92
25				6	185					420	240				125				100			82				65				38			12.5				3.5			—				89
50				3.4	230					600	320				250				135			75				60				46			30				13			1.5				92
50				6	370					700	510				290				195			160				115				70			22				8			—				89
75				3.4	365					760	445				340				175			110				85				70			43				20			1.8				92
75				6	610					950	710				380				285			230				170				100			32				11			—				89
100				3.4	445					850	550				430				280			145				115				85			60				28			2.2				92
100				6	720					1010	800				460				385			310				215				125			42				15.5			—				89
125				3.4	545					1150	760				530				350			180				148				115			78				34.5			3.5				92
125				6	780					1400	1120				560				490			355				260				150			50				25			—				89
150				3.4	655					1200	830				550				360			215				170				130			90				36			5				92
150				6	810					1500	1110				630				560			385				315				210			65				26			—				89

不同真空度的抽气时间

规格			供气压力 (bar)	空气消耗量 (L/min)				不同真空度(-kPa)的抽气时间(S/L)																																最大真空度 (-Kpa)
规格			供气压力 (bar)	空气消耗量 (L/min)				10	20			30				40				50				60					70			80					90			最大真空度 (-Kpa)
25			3.4	116				0.022	0.06			0.11				0.21				0.4				0.65					0.95			1.6					4			92
25			6	185				0.018	0.05			0.08				0.18				0.25				0.40					0.62			1.55					—			89
50			3.4	230				0.014	0.031			0.06				0.10				0.20				0.34					0.50			0.80					2.5			92
50			6	370				0.01	0.022			0.048				0.08				0.11				0.20					0.35			0.78					—			89
75			3.4	365				0.012	0.029			0.058				0.095				0.18				0.31					0.46			0.89					1.5			92
75			6	610				0.009	0.019			0.045				0.075				0.13				0.18					0.31			0.70					—			89
100			3.4	455				0.010	0.025			0.043				0.075				0.11				0.19					0.27			0.45					1.2			92
100			6	720				0.007	0.018			0.038				0.055				0.08				0.12					0.19			0.47					—			89
125			3.4	545				0.006	0.015			0.029				0.052				0.085				0.145					0.202			0.330					1			92
125			6	780				0.005	0.013			0.026				0.045				0.062				0.115					0.194			0.56					—			89
150			3.4	655				0.005	0.013			0.027				0.045				0.070				0.105					0.23			0.46					0.9			92
150			6	810				0.003	0.009			0.014				0.030				0.060				0.095					0.20			0.8					—			89
