圆法兰丝杠支座组件固定侧

图片仅供参考

圆法兰丝杠支座组件固定侧

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质 / ②④⑥	材质 / ⑤	表面处理 / ②④⑤⑥	类型
JT-RQBVSD	S45C	SUJ2	发黑	精密型 ● 固定侧
JT-RQBVSU	S45C	SUJ2	无电解镀镍	精密型 ● 固定侧
JT-RQBVSQ	S45C	SUJ2	镀黑铬	精密型 ● 固定侧

构成零件

编号			零件名称						数量
①			油封(Ø4~5无油封,Ø6~81个)						2
②			轴承座本体						1
③			角接触轴承5级						1对
④			轴承盖						1
⑤			间隔环						2
⑥			支座用螺母						1
⑦			内六角紧定螺丝附铜片						2

②③④为一体，请勿拆解，否则将影响精度。
轴承已经封入适量锂皂基抗极压润滑脂。
使用经预压调整后的JIS 5级的角接触球轴承、最适用于高精度、高速旋转用途。

选型参数

选型表

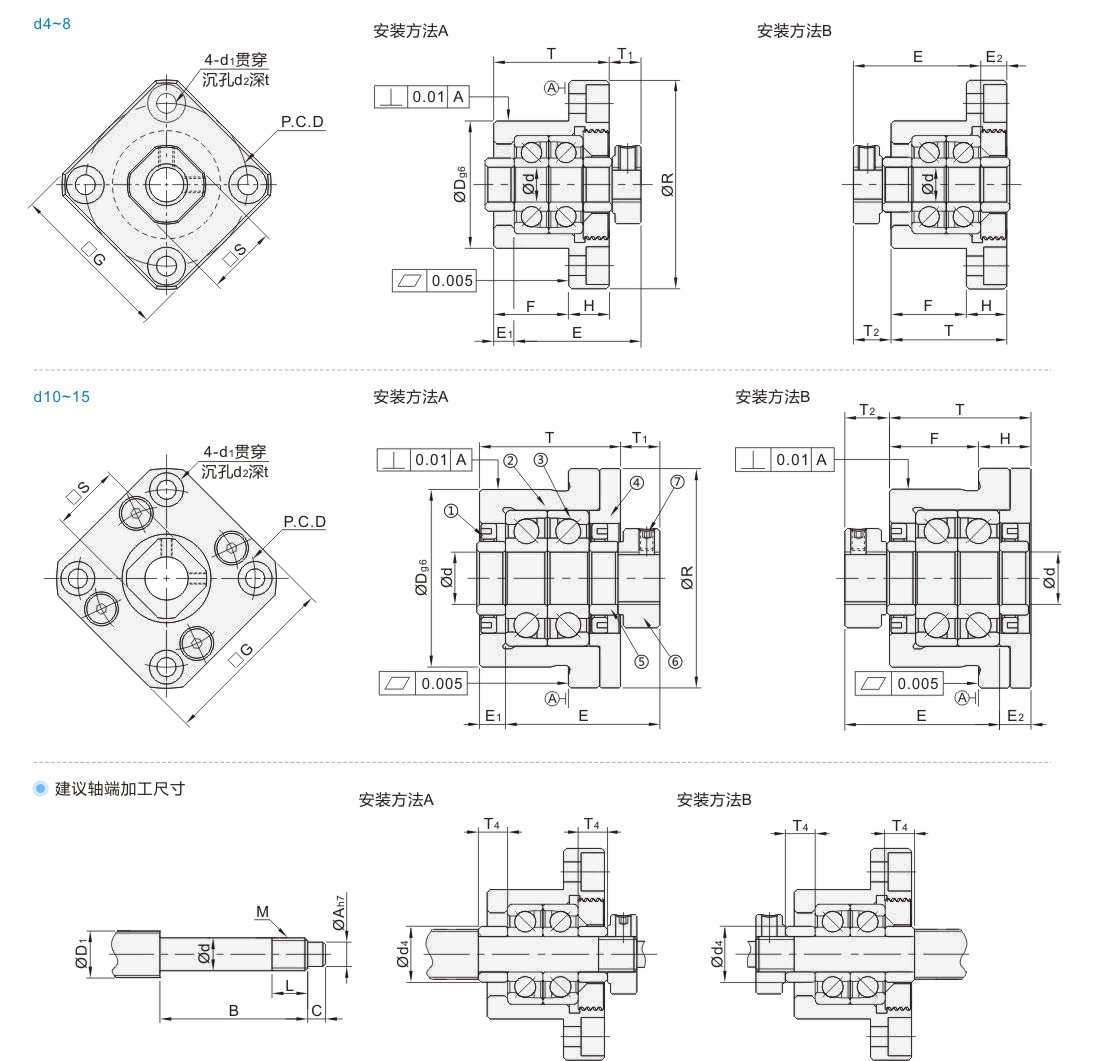

型号		Ød	T	H	F	E	ØDg6		ØR	P.C.D	G	安装方法A		安装方法B		Ød1	Ød2	t	S	油封适用轴径d4	建议轴端加工尺寸
代码	规格											安装方法A		安装方法B							搭配丝杠轴径	轴端部外径		轴端部加工尺寸			公称螺纹		间隔环长度
代码	规格											T1	E1	T2	E2						ØD1	Ød		ØA	B	C	M	L	T4
发黑 JT-RQBVSD 无电解镀镍 JT-RQBVSU 镀黑铬 JT-RQBVSQ	4*	4	15	6	9	18.5	18	-0.006 -0.017	32	24	25	5.5	2	6.5	3	3.4	6.5	4	10	5.5	4	4	-0.001 -0.006	3	18	5	M4×P0.5	6.5	3.5
	5*	5	16.5	6	10.5	19.5	20	-0.007 -0.020	34	26	26		2.5	7	4	3.4	6.5	4	11	7.5	6	5	-0.005 -0.012	4	19	6	M5×P0.5	6.5	4.5
	6	6	20	7	13	22	22	-0.007 -0.020	35	28	28		3.5	6.5	4.5	2.9	5.5	3.5	12	9.4	8	6	-0.007 -0.020		28	8	M6×P0.75	8	5
	6B	6	20	7	13	22	22	-0.007 -0.020	36	28	28		3.5	6.5	4.5	3.4	6.5	4	12	9.4	8	6	-0.007 -0.020		28	8	M6×P0.75	8	5
	8	8	23	9	14	26	28	-0.007 -0.020	43	35	35	7	4	8	5	3.4	6.5		14	11.4	10/12	8	-0.007 -0.020		32	9	M8×P1.0	10	5.5
	10	10	27	10	17	29.5	34	-0.009 -0.025	52	42	42	7.5	5	8.5	6	4.5	8		16	14.4	12/14/15	10	-0.005 -0.012	8	36	15	M10×P1.0	11
	12	12	27	10		29.5	36	-0.009 -0.025	54	44	44	7.5	5	8.5	6	4.5	8		19	15.4	14/15/16	12	-0.005 -0.012	10	36	15	M12×P1.0	11
	15	15	32	15		36	40	-0.009 -0.025	63	50	52	10	6	12	8	5.5	9.5	6	22	19.4	18/20	15	-0.005 -0.014	12	47	20	M15×P1.0	13	10

带*规格无镀镍、镀黑铬产品。
