回转电动位移台 θ轴涡轮蜗杆角接触轴承引导

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	传动方向	传动方式	主体材质	表面处理	类型
JT-VVQPDU	θ轴	蜗轮蜗杆	铝合金	黑色阳极氧化	角接触轴承引导式

特点：360°旋转，带通孔，高精度、低价格。
电机：如需高转矩、高分辨率或伺服电机，请另行咨询。

选型参数

选型表

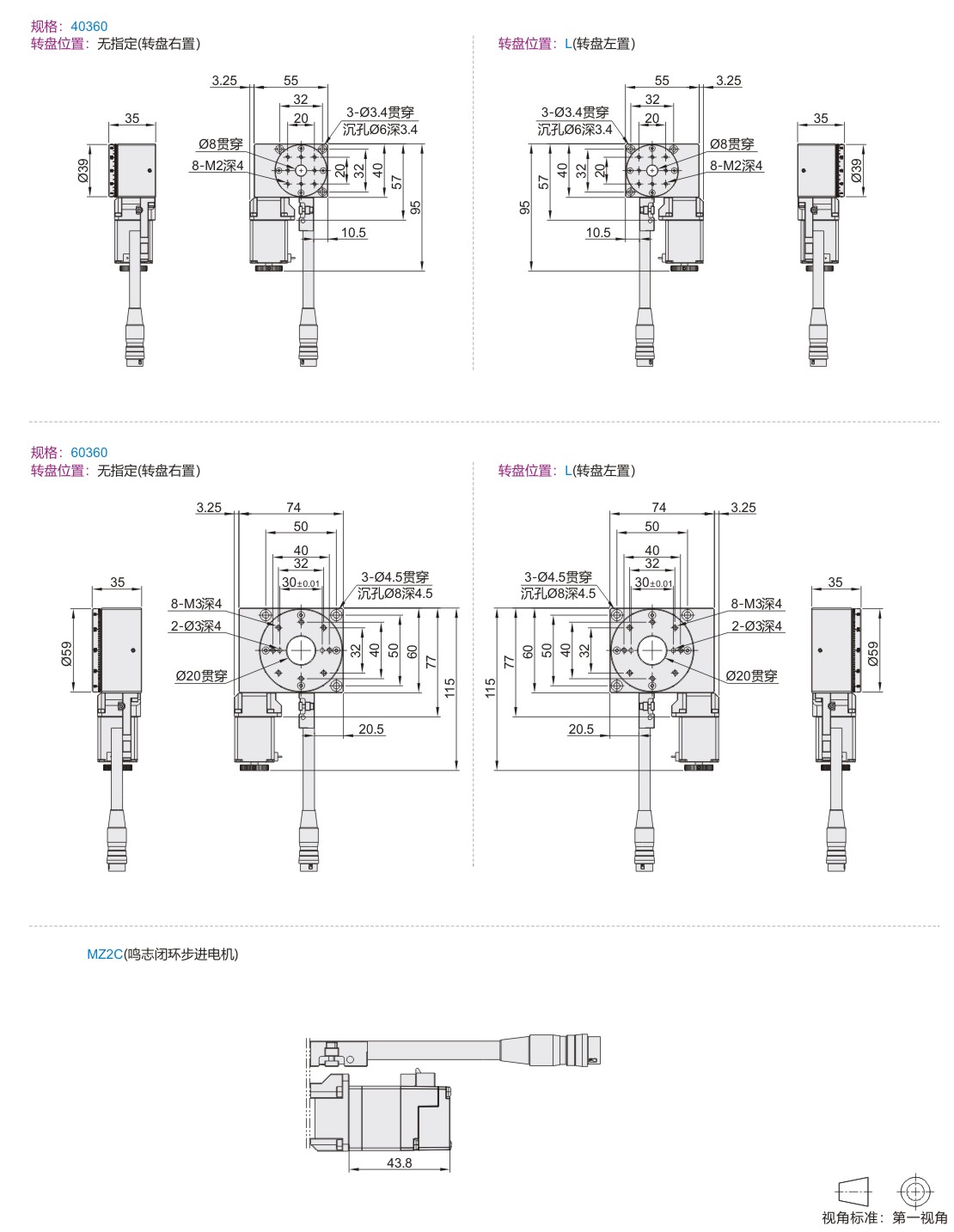

型号		转盘位置	驱动器选择	线缆选择	电机端选择	台面尺寸 (mm)	移动量 (°)	蜗轮蜗杆减速比	最大速度 (°/sec)
代码	规格	转盘位置	驱动器选择	线缆选择	电机端选择	台面尺寸 (mm)	移动量 (°)	蜗轮蜗杆减速比	最大速度 (°/sec)
JT-VVQPDU	40360	无指定(转盘右置) L(转盘左置)	N(无驱动器) A (怡合达脉冲驱动器) B(鸣志脉冲驱动器) G(鸣志EC总线驱动器) (注1)	N(无) 2(2m长线缆） 4(4m长线缆） 5(5m长线缆） 7(7m长线缆） 10( 10m长线缆）	无指定 (两相开环步进电机) MZ2C (鸣志闭环步进电机) (注2)	Ø39	360	1/120	30
JT-VVQPDU	60360	无指定(转盘右置) L(转盘左置)	N(无驱动器) A (怡合达脉冲驱动器) B(鸣志脉冲驱动器) G(鸣志EC总线驱动器) (注1)	N(无) 2(2m长线缆） 4(4m长线缆） 5(5m长线缆） 7(7m长线缆） 10( 10m长线缆）	无指定 (两相开环步进电机) MZ2C (鸣志闭环步进电机) (注2)	Ø59	360	1/180	20

注1：驱动器详细对应参数见怡合达电商平台对应产品型号的（驱动器选择）模块按需下载。
注2：当选择两相开环步进电机时，可自备线缆，请使用HR10A-10P-12S（73）（HRS）12针插孔接头；
当选择鸣志闭环步进电机时，必须要选线缆，配套线缆包含（传感器5芯线缆x1PCS、动力线缆×1PCS、编码器线缆×1PCS）
原点传感器：NPN开路输出，传感器电压24V，8mA以下。由于是蜗轮蜗杆传动，会存在背隙（<0.1度）。
需接地线，避免静电干扰。位移台使用为弱电，与强电线缆共同排布时会出现信号干扰，请务必采取屏蔽措施。

型号		重复定位精度 (°)	空转 (°)	平行度 (mm)	同心度 (mm)	端面跳动 (mm)	载重 (kgf)	重量 (kg)
代码	规格	重复定位精度 (°)	空转 (°)	平行度 (mm)	同心度 (mm)	端面跳动 (mm)	载重 (kgf)	重量 (kg)
JT-VVQPDU	40360	±0.02	<0.1	<0.03	0.03	0.03	4	0.45
JT-VVQPDU	60360	±0.02	<0.1	<0.03	0.03	0.03	4	0.66

接线图

暂未上传文档资料
