实心导向轴 一端内六角孔一端内螺纹 g6
图片仅供参考
收藏 分享

实心导向轴 一端内六角孔一端内螺纹 g6

产品属性： 类型 内六角孔型 轴公差 g6 轴端形状 一端内螺纹型 轴端加工（右） 内螺纹 轴端加工（左） 内六角孔 形状筛选 直杆型
产品型号： 请点击左侧选项进行选型
选型参数

选型表

型号
 / 代码		型号
 / Dg6		型号
 / Dg6		最小单位1
L
M
选择
C
 S
内六角孔
深度t
JT-CLBSD6 -0.004
-0.012		15~300 3 0. 5以下2.53.5
JT-CLBSU6 -0.004
-0.012		15~300 3 0. 5以下2.53.5
JT-CLBSX6 -0.004
-0.012		15~300 3 0. 5以下2.53.5
JT-CLBSL6 -0.004
-0.012		15~300 3 0. 5以下2.53.5
JT-CLBSD8 -0.005
-0.014		15~400 3 4 50. 5以下34.5
JT-CLBSU8 -0.005
-0.014		15~400 3 4 50. 5以下34.5
JT-CLBSX8 -0.005
-0.014		15~400 3 4 50. 5以下34.5
JT-CLBSL8 -0.005
-0.014		15~400 3 4 50. 5以下34.5
JT-CLBSD10 -0.005
-0.014		15~500 3 4 5 60. 5以下46
JT-CLBSU10 -0.005
-0.014		15~500 3 4 5 60. 5以下46
JT-CLBSX10 -0.005
-0.014		15~500 3 4 5 60. 5以下46
JT-CLBSL10 -0.005
-0.014		15~500 3 4 5 60. 5以下46
JT-CLBSD12 -0.006
-0.017		15~600 4 5 6 80. 5以下57.5
JT-CLBSU12 -0.006
-0.017		15~600 4 5 6 80. 5以下57.5
JT-CLBSX12 -0.006
-0.017		15~600 4 5 6 80. 5以下57.5
JT-CLBSL12 -0.006
-0.017		15~600 4 5 6 80. 5以下57.5
JT-CLBSD13 -0.006
-0.017		20~650 4 5 6 80. 5以下57.5
JT-CLBSU13 -0.006
-0.017		20~650 4 5 6 80. 5以下57.5
JT-CLBSX13 -0.006
-0.017		20~650 4 5 6 80. 5以下57.5
JT-CLBSL13 -0.006
-0.017		20~650 4 5 6 80. 5以下57.5
JT-CLBSD15 -0.006
-0.017		20~750 4 5 6 8 100. 5以下57.5
JT-CLBSU15 -0.006
-0.017		20~750 4 5 6 8 100. 5以下57.5
JT-CLBSX15 -0.006
-0.017		20~750 4 5 6 8 100. 5以下57.5
JT-CLBSL15 -0.006
-0.017		20~750 4 5 6 8 100. 5以下57.5
JT-CLBSD16 -0.006
-0.017		25~800 4 5 6 8 100. 5以下69
JT-CLBSU16 -0.006
-0.017		25~800 4 5 6 8 100. 5以下69
JT-CLBSX16 -0.006
-0.017		25~800 4 5 6 8 100. 5以下69
JT-CLBSL16 -0.006
-0.017		25~800 4 5 6 8 100. 5以下69
JT-CLBSD18 -0.006
-0.017		25~900 4 5 6 8 10 120. 5以下69
JT-CLBSU18 -0.006
-0.017		25~900 4 5 6 8 10 120. 5以下69
JT-CLBSX18 -0.006
-0.017		25~900 4 5 6 8 10 120. 5以下69
JT-CLBSL18 -0.006
-0.017		25~900 4 5 6 8 10 120. 5以下69
JT-CLBSD20 -0.007
-0.020		25~ 1000 4 5 6 8 10 121.0以下812
JT-CLBSU20 -0.007
-0.020		25~ 1000 4 5 6 8 10 121.0以下812
JT-CLBSX20 -0.007
-0.020		25~ 1000 4 5 6 8 10 121.0以下812
JT-CLBSL20 -0.007
-0.020		25~ 1000 4 5 6 8 10 121.0以下812

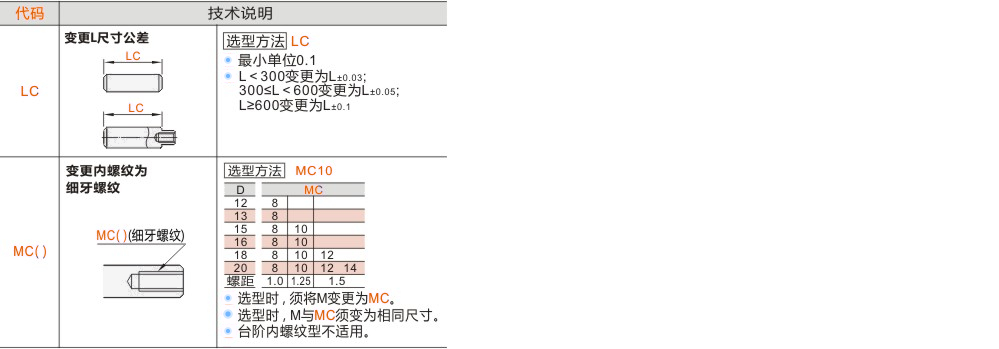

 可选加工详见下表。

可选加工参数
产品名称
暂未上传文档资料
