方形丝杠支座组件（固定侧，低肩型）

图片仅供参考

方形丝杠支座组件（固定侧，低肩型）

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	销售方式	材质 / ① ③ ⑥	材质 / ④	表面处理 / ① ③ ④ ⑥	类型
JT-VIVXUD	单件	S45C	SUJ2	发黑	固定侧
JT-VCVYIVXUD	套装	—	—	—	固定侧（JT-VIVXUD）+支撑侧（JT-VIVXQD）

构成零件

编号	零件名称	数量
①	轴承座本体	1
②	角接触轴承	1对
③	轴承盖	1
④	间隔环	2
⑤	油封(Ø8 以下1个)	2
⑥	支座用螺母	1
⑦	内六角紧定螺钉(附铜片)	2

①②③为一体，请勿拆解，否则将影响精度。
轴承已经封入适量锂皂基抗极压润滑脂。
使用经预压调整后的角接触球轴承、最适用于高精度、高速旋转用途。

JT-VCVYIVXUD 套装选型	SET套装构成零件
JT-VCVYIVXUD 套装选型	固定侧	支撑侧
JT-VCVYIVXUD-6	JT-VIVXUD-6	JT-VIVXQD-6
JT-VCVYIVXUD-8	JT-VIVXUD-8	JT-VIVXQD-8
JT-VCVYIVXUD-10	JT-VIVXUD-10	JT-VIVXQD-10
JT-VCVYIVXUD-12	JT-VIVXUD-12	JT-VIVXQD-12
JT-VCVYIVXUD-15	JT-VIVXUD-15	JT-VIVXQD-15
JT-VCVYIVXUD-20	JT-VIVXUD-20	JT-VIVXQD-20
JT-VCVYIVXUD-25	JT-VIVXUD-25	JT-VIVXQD-25

支撑侧（JT-VIVXQD）尺寸，请在怡合达网站搜索查看。

选型参数

选型表

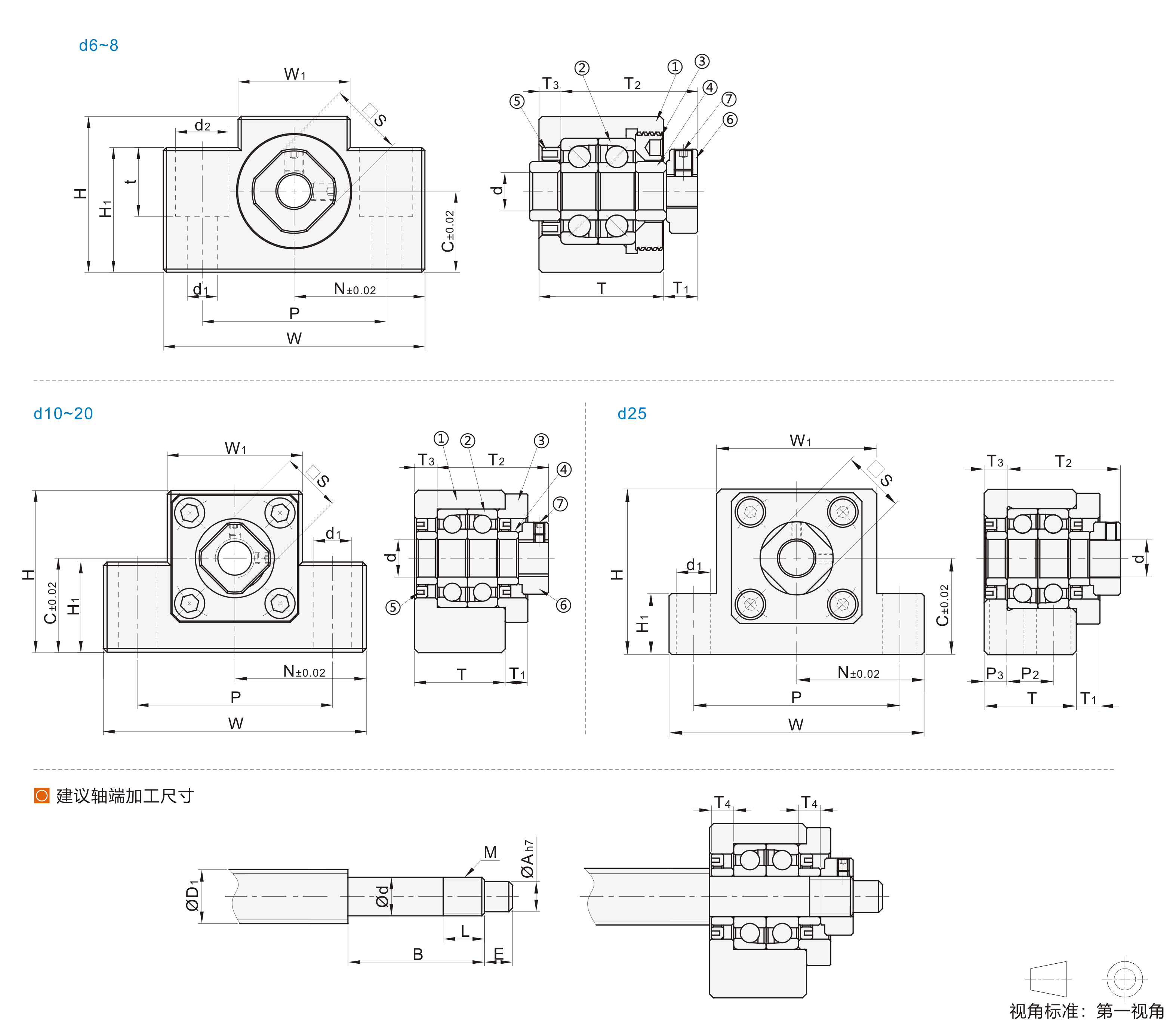

型号		Ød	T	T1	T2	T3	W	H	C	W1	H1	P	N	P2	P3	Ød1	Ød2	t	S	油封适用轴径	建议轴端加工尺寸
代码	规格																				搭配丝杠轴径	轴端部外径		轴端部加工尺寸			公称螺纹		间隔环长度
代码	规格																				ØD1	Ød		ØA	B	E	M	L	T4
单件 JT-VIVXUD 套装 JT-VCVYIVXUD	6	6	6	5.5	22	3.5	42	25	13	18	20	30	21	—	—	5.5	9.5	11	12	9.4	8	6	-0.005 -0.012	4	28	8	M6×0.75	8	5
	8S	8	23	7	26	4	52	32	17	25	26	38	36			6.6	11	12	14	9.8	10/12	8	-0.005 -0.012	6	32	9	M8×1.0	10	5.5
	8	8	23	7	26	4	52	32	17	25	26	38	36			6.6	11	12	14	11.4	10/12	8	-0.005 -0.012	6	32	9	M8×1.0	10
	10S	10	24	6	29.5	6	70	43	25	36	24	52	35			9	—	—	16	11.8	12/14/15	10	-0.005 -0.012	8	36	15	M10×1.0	11
	10	10																	16	14.4	12/14/15	10	-0.005 -0.012	8			M10×1.0
	12	12																	19	15.4	14/15/16	12	-0.005 -0.012	10			M12×1.0
	15	15	25		36	5	80	49	30	41	25	60	40			11			22	20	18/20	15	-0.005 -0.014	12	49	20	M15×1.0	13	10
	20	20	42	10	50	10	95	58	30	56	25	75	47.5						30	25.4	25/28/30	20	-0.005 -0.014	17	62	25	M20×1.0	17	11
	25	25	48	13	60	14	105	68	35	66	25	85	52.5	30	9				35	31.4	30/32/36	25	-0.005 -0.014	22	75	18	M25×1.5	22	15
