镀铬直线轴承单衬反向沉孔型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

选型参数

选型表

型号 / 代码	代码分类	型号 / d	型号 / d	D	D	L	L	H	T	d1	d2	h	P.C.D	W	E	F	偏心	滚珠 / 列数	垂直度 / Y	基本额定负载(N) / C(动)	基本额定负载(N) / Co(静)	重量(g) / 圆法兰型	重量(g) / 方法兰型	重量(g) / 对边法兰型
JT-VICVQD	圆法兰型	8	0 -0.009	15	0 -0.026	24	±0.6	32	5	3.5	6	3.1	24	25	—	24	0.012	4	0.012	263	405	37
JT-VICVQU	方法兰型	8	0 -0.009	15	0 -0.026	24	±0.6	32	5	3.5	6	3.1	24	25	—	24	0.012	4	0.012	263	405		29
JT-VICVQQ	对边法兰型	8	0 -0.009	15	0 -0.026	24	±0.6	32	5	3.5	6	3.1	24	25	—	24	0.012	4	0.012	263	405			33
JT-VICVQD	圆法兰型	10	0 -0.009	19	0 -0.026	29	±0.6	40	6	4.5	7.5	4.1	29	30	—	29	0.012	4	0.012	400	440	72
JT-VICVQU	方法兰型	10	0 -0.009	19	0 -0.026	29	±0.6	40	6	4.5	7.5	4.1	29	30	—	29	0.012	4	0.012	400	440		52
JT-VICVQQ	对边法兰型	10	0 -0.009	19	0 -0.026	29	±0.6	40	6	4.5	7.5	4.1	29	30	—	29	0.012	4	0.012	400	440			64
JT-VICVQD	圆法兰型	12	0 -0.009	21	0 -0.026	30	±0.6	42	6	4.5	7.5	4.1	32	32	—	32	0.012	4	0.012	412	442	76
JT-VICVQU	方法兰型	12	0 -0.009	21	0 -0.026	30	±0.6	42	6	4.5	7.5	4.1	32	32	—	32	0.012	4	0.012	412	442		57
JT-VICVQQ	对边法兰型	12	0 -0.009	21	0 -0.026	30	±0.6	42	6	4.5	7.5	4.1	32	32	—	32	0.012	4	0.012	412	442			68
JT-VICVQD	圆法兰型	16	0 -0.009	28	0 -0.026	37	±0.6	48	6	4.5	7.5	4.1	38	37	22	31	0.012	5	0.012	796	1021	120
JT-VICVQU	方法兰型	16	0 -0.009	28	0 -0.026	37	±0.6	48	6	4.5	7.5	4.1	38	37	22	31	0.012	5	0.012	796	1021		104
JT-VICVQQ	对边法兰型	16	0 -0.009	28	0 -0.026	37	±0.6	48	6	4.5	7.5	4.1	38	37	22	31	0.012	5	0.012	796	1021			112
JT-VICVQD	圆法兰型	20	0 -0.010	32	0 -0.037	42	±0.6	54	8	5.5	9	5.1	43	42	24	36	0.015	5	0.015	859	1345	180
JT-VICVQU	方法兰型	20	0 -0.010	32	0 -0.037	42	±0.6	54	8	5.5	9	5.1	43	42	24	36	0.015	5	0.015	859	1345		145
JT-VICVQQ	对边法兰型	20	0 -0.010	32	0 -0.037	42	±0.6	54	8	5.5	9	5.1	43	42	24	36	0.015	5	0.015	859	1345			167
JT-VICVQD	圆法兰型	25	0 -0.010	40	0 -0.037	59	±0.6	62	8	5.5	9	5.1	51	50	32	40	0.015	6	0.015	1095	2046	340
JT-VICVQU	方法兰型	25	0 -0.010	40	0 -0.037	59	±0.6	62	8	5.5	9	5.1	51	50	32	40	0.015	6	0.015	1095	2046		300
JT-VICVQQ	对边法兰型	25	0 -0.010	40	0 -0.037	59	±0.6	62	8	5.5	9	5.1	51	50	32	40	0.015	6	0.015	1095	2046			325
JT-VICVQD	圆法兰型	30	0 -0.010	45	0 -0.037	64	±0.6	74	10	6.6	11	6.1	60	58	35	49	0.015	6	0.015	1529	2676	470
JT-VICVQU	方法兰型	30	0 -0.010	45	0 -0.037	64	±0.6	74	10	6.6	11	6.1	60	58	35	49	0.015	6	0.015	1529	2676		375
JT-VICVQQ	对边法兰型	30	0 -0.010	45	0 -0.037	64	±0.6	74	10	6.6	11	6.1	60	58	35	49	0.015	6	0.015	1529	2676			388
JT-VICVQD	圆法兰型	35	0 -0.012	52	0 -0.040	70	±0.6	82	10	6.6	11	6.1	67	64	38	55	0.020	6	0.020	1661	3026	650
JT-VICVQU	方法兰型	35	0 -0.012	52	0 -0.040	70	±0.6	82	10	6.6	11	6.1	67	64	38	55	0.020	6	0.020	1661	3026		560
JT-VICVQQ	对边法兰型	35	0 -0.012	52	0 -0.040	70	±0.6	82	10	6.6	11	6.1	67	64	38	55	0.020	6	0.020	1661	3026			575
JT-VICVQD	圆法兰型	40	0 -0.012	60	0 -0.040	80	±0.6	96	13	9	14	8.1	78	75	45	64	0.020	6	0.020	2259	4777	1060
JT-VICVQU	方法兰型	40	0 -0.012	60	0 -0.040	80	±0.6	96	13	9	14	8.1	78	75	45	64	0.020	6	0.020	2259	4777		880
JT-VICVQQ	对边法兰型	40	0 -0.012	60	0 -0.040	80	±0.6	96	13	9	14	8.1	78	75	45	64	0.020	6	0.020	2259	4777			910
JT-VICVQD	圆法兰型	50	0 -0.012	80	0 -0.040	100	±0.6	116	13	9	14	8.1	98	92	56	80	0.020	6	0.020	4608	8644	2200
JT-VICVQU	方法兰型	50	0 -0.012	80	0 -0.040	100	±0.6	116	13	9	14	8.1	98	92	56	80	0.020	6	0.020	4608	8644		2000
JT-VICVQQ	对边法兰型	50	0 -0.012	80	0 -0.040	100	±0.6	116	13	9	14	8.1	98	92	56	80	0.020	6	0.020	4608	8644			2030

1Kgf=9.81N

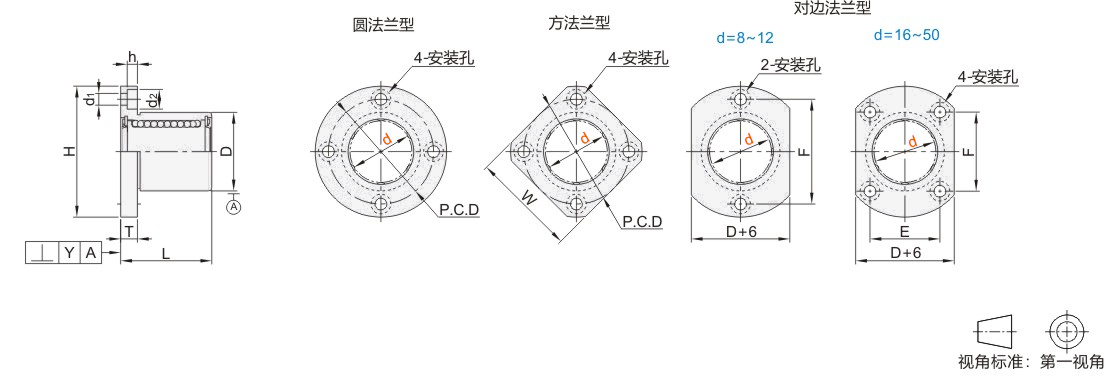

技术图档

代码	类型		材质	轴套硬度	表面处理	滚珠材质	保持架材质	密封圈材质	使用环境温度
JT-VICVQD	单衬型	圆法兰型	SUJ2	56HRC~	镀硬铬	GCr15	树脂	丁腈橡胶	-15~80°C
JT-VICVQU		方法兰型
JT-VICVQQ		对边法兰型

产品特点
产品采用反向沉孔设计，满足需要反向安装需求设计；
带法兰直线轴承使轴向定位更简单，无需增加轴承座即可快速安装；
法兰的存在使得轴承在安装时更加稳固，能够更好地固定在机械结构上；
带法兰直线轴承能够减少由于安装误差而引起的轴承移位或者不稳定问题，法兰提供了一个固定的参考点，使得轴承的安装更加精确和可控；
产品外表面镀硬铬处理，镀层硬度高，耐磨性好；
新能源锂电行业特色产品，满足禁铜禁锌禁镍，且具有良好的防锈效果；
轴套、滚珠材质SUJ2相当于GCr15；
保持架材质树脂相当于DURACON M90；

建议直线轴承与本公司生产的导向轴(标准g6公差)配套使用。
滚珠硬度58~65HRC，配套导向轴注意硬度合理适配。
