包胶轴承圆柱形/圆弧型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	代码分类	轴承材质	衬层 / 材质	衬层 / 硬度	衬层 / 颜色
JT-XXTSD	代码 / 圆柱型	SUJ2	聚氨酯	肖氏A90	黑色
JT-XXTQD	代码 / 圆弧型	SUJ2	聚氨酯	肖氏A90	黑色
JT-XXTSU	代码 / 圆柱型	SUJ2	聚氨酯	肖氏A90	白色
JT-XXTQU	代码 / 圆弧型	SUJ2	聚氨酯	肖氏A90	白色
JT-XXTSG	代码 / 圆柱型	SUJ2	聚氨酯	肖氏A90	自然色
一	代码 / 圆弧型	SUJ2	聚氨酯	肖氏A90	自然色
JT-XXTSQ	代码 / 圆柱型	SUJ2	聚氨酯	肖氏A70	黑色
一	代码 / 圆弧型	SUJ2	聚氨酯	肖氏A70	黑色
JT-XXTSF	代码 / 圆柱型	SUJ2	聚氨酯	肖氏A70	白色
一	代码 / 圆弧型	SUJ2	聚氨酯	肖氏A70	白色
JT-XXTSL	代码 / 圆柱型	SUJ2	聚氨酯	肖氏A50	黑色
一	代码 / 圆弧型	SUJ2	聚氨酯	肖氏A50	黑色
JT-XXTSM	代码 / 圆柱型	SUJ2	聚氨酯	肖氏A50	白色
一	代码 / 圆弧型	SUJ2	聚氨酯	肖氏A50	白色
JT-XXTSO	代码 / 圆柱型	SUJ2	硅橡胶	肖氏A70	浅灰色
JT-XXTQQ	代码 / 圆弧型	SUJ2	硅橡胶	肖氏A70	浅灰色
JT-XXTSX	代码 / 圆柱型	SUJ2	制电性聚氨酯	肖氏A90	深灰色
JT-XXTQF	代码 / 圆弧型	SUJ2	制电性聚氨酯	肖氏A90	深灰色
JT-XXTDD	代码 / 圆柱型	SUS420	聚氨酯	肖氏A90	黑色
JT-XXTFD	代码 / 圆弧型	SUS420	聚氨酯	肖氏A90	黑色
JT-XXTDU	代码 / 圆柱型	SUS420	聚氨酯	肖氏A90	白色
JT-XXTFU	代码 / 圆弧型	SUS420	聚氨酯	肖氏A90	白色
JT-XXTDG	代码 / 圆柱型	SUS420	聚氨酯		自然色
一	代码 / 圆弧型	SUS420	聚氨酯		自然色
JT-XXTDQ	代码 / 圆柱型	SUS420	聚氨酯	肖氏A70	黑色
一	代码 / 圆弧型	SUS420	聚氨酯	肖氏A70	黑色
JT-XXTDF	代码 / 圆柱型	SUS420	聚氨酯	肖氏A70	白色
一	代码 / 圆弧型	SUS420	聚氨酯	肖氏A70	白色
JT-XXTDO	代码 / 圆柱型	SUS420	硅橡胶	肖氏A70	浅灰色
JT-XXTFQ	代码 / 圆弧型	SUS420	硅橡胶	肖氏A70	浅灰色

白色聚氨酯可能会因时间长而泛黄，颜色请以实物为准。
不同批次产品包胶衬层可能存在色差。

制电性聚氨酯的特性

项目	单位	参数
体积固有电阻率	Ω.cm	2.1×10⁸
体表电阻率	Ω	4.0×10⁹

此数据为试验值，并非保证值。
轴承精度 GB/T 307.1 6级
相当于 JIS B 1514 6级

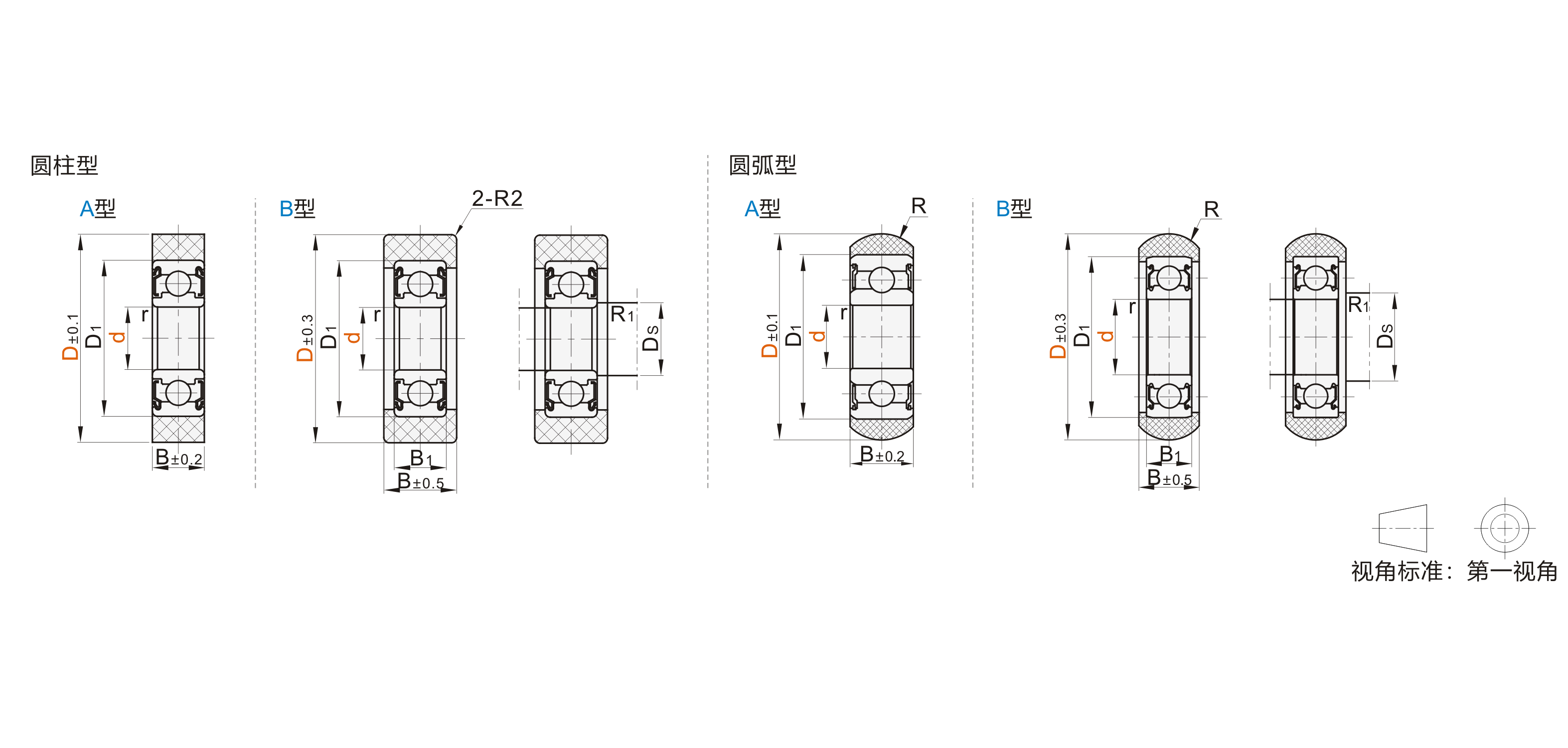

选型参数

圆柱型

型号			D	容许负载(N)				B	D1	B1	r (min.)	安装尺寸			使用轴承
代码	形状	d		聚氨酯			硅橡胶					DS		R1
代码	形状	d		肖氏A90	肖氏A70	肖氏A50	肖氏A70					(min.)	(max.)	(max.)
(SUJ2) JT-XXTSD JT-XXTSU JT-XXTSG JT-XXTSQ JT-XXTSF JT-XXTSO JT-XXTSX JT-XXTSL JT-XXTSM (SUS440C) JT-XXTDD JT-XXTDU JT-XXTDG JT-XXTDQ JT-XXTDF JT-XXTDO	A型	3	10	25	8	4	7	3	7	—	0.1	3.9	4.1	0.1	BAF683ZZ
		3	12	34	10	6	9.8	3	7		0.1	3.9	4.1		BAF683ZZ
		4	13	44	13	7	13	4	9		0.15	5	5.2		BAF684ZZ
		4	16	59	16	6	18	5	13		0.2	5.6	6.2	0.2	BAF624ZZ
		5	16	59	16	6	18		11		0.2	6.6	6.9	0.2	BAF685ZZ
		5	20	78	20	9	24		16		0.3	7	7.6	0.3	BAF625ZZ
		6	20	78	23	15	24		15		0.2	7.6	7.8	0.2	BAF696ZZ
		6	28	157	44	39	47	6	19		0.3	8	9.5	0.3	BAF626ZZ
		8	28	157	42	35	47	7	22			10	12.2		BAF608ZZ
		8	30	176	81	65	53	7	22			10	12.2		BAF608ZZ
		10	30	176	94	51	53	8	26			12	13.5		BAY6000ZZ
		10	40	274	136	93	82	9	30		0.6	14	16	0.6	BAY6200ZZ
		15	40	274	122	96	82	9	32		0.3	17	19	0.3	BAY6002ZZ
		15	45	343	109	102	103	11	35		0.6	19	20	0.6	BAY6202ZZ
		20	45	343	130	98	103	9	37		0.3	22	24	0.3	BAY6904ZZ
		20	55	490	225	176	145	14	47		1	25	28	1	BAY6204ZZ
		25	65	750	333	250	220	15	52		1	30	32	1	BAY6205ZZ
	B型	8	30	176	81	65	53	11	22	7	0.3	10	12.2	0.3	BAF608ZZ
		10	30	176	94	51	53		26	8	0.3	12	13.5	0.3	BAY6000ZZ
		10	40	274	136	93	82		30	9	0.6	14	16	0.6	BAY6200ZZ
		15	40	274	122	96	82	12	32	9	0.3	17	19	0.3	BAY6002ZZ
		15	45	343	109	102	103	15	35	11	0.6	19	20	0.6	BAY6202ZZ
		20	45	343	130	98	103	12	37	9	0.3	22	24	0.3	BAY6904ZZ
		20	55	485	220	170	145	18	47	14	1	25	28	1	BAY6204ZZ
		25	65	745	330	245	220	19	52	15	1	30	32	1	BAY6205ZZ

容许负载为参考值。 kgf=Nx0.101972

圆弧型

型号			D	容许负载(N)		B	D1	B1	r (min.)	R	安装尺寸			使用轴承
代码	形状	d		聚氨酯	硅橡胶						Ds		R1
代码	形状	d		肖氏A90	肖氏A70						(min.)	(max.)	(max.)
(SUJ2) JT-XXTQD JT-XXTQU JT-XXTQQ JT-XXTQF (SUS440C) JT-XXTFD JT-XXTFU JT-XXTFQ	A型	3	10	25	7	3	7	—	0.1	5	3.9	4.1	0.1	BAF683ZZ
		3	12	34	9.8	3	7		0.1		3.9	4.1		BAF683ZZ
		4	13	44	13	4	9		0.15		5	5.2		BAF684ZZ
		4	16	59	18	5	13		0.2		5.6	6.2	0.2	BAF624ZZ
		5	16	59	18		11		0.2		6.6	6.9	0.2	BAF685ZZ
		5	20	78	24		16		0.3		7	7.6	0.3	BAF625ZZ
		6	20	78	24		15		0.2		7.6	7.8	0.2	BAF696ZZ
		6	28	157	47	6	19		0.3		8	9.5	0.3	BAF626ZZ
		8	28	157	47	7	22				10	12.2		BAF608ZZ
		8	30	176	53	7	22			15	10	12.2		BAF608ZZ
		10	30	176	53	8	26				12	13.5		BAY6000ZZ
		10	40	274	82	9	30		0.6		14	16	0.6	BAY6200ZZ
		15	40	274	82	9	32		0.3		17	19	0.3	BAY6002ZZ
		15	45	343	103	11	35		0.6		19	20	0.6	BAY6202ZZ
		20	45	343	103	9	37		0.3		22	24	0.3	BAY6904ZZ
		20	55	490	145	14	47		1	20	25	28	1	BAY6204ZZ
		25	65	750	220	15	52		1	20	30	32	1	BAY6205ZZ
	B型	8	30	176	53	11	22	7	0.3	15	10	12.2	0.3	BAF608ZZ
		10	30	176	53		26	8	0.3		12	13.5	0.3	BAY6000ZZ
		10	40	274	82		30	9	0.6		14	16	0.6	BAY6200ZZ
		15	40	274	82	12	32	9	0.3		17	19	0.3	BAY6002ZZ
		15	45	343	103	15	35	11	0.6		19	20	0.6	BAY6202ZZ
		20	45	343	103	12	37	9	0.3		22	24	0.3	BAY6904ZZ
		20	55	485	145	18	47	14	1	20	25	28	1	BAY6204ZZ
		25	65	745	220	19	52	15	1	20	30	32	1	BAY6205ZZ

容许负载为参考值。 kgf=Nx0.101972
