平行线式联轴器螺钉夹紧型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	主体材质	表面处理	附件	类型
JT-NVVSU	不锈钢	—	内六角紧定螺钉	螺钉固定型
JT-NVVDU	不锈钢	—	内六角圆柱头螺钉	螺钉夹紧型

特点
采用不锈钢一体加工成型，平行线切割，有良好的柔性；
可补偿径向、角向和轴向偏差：
顺时针和逆时针回转时特性完全一样；
零回转间隙。

选型参数

选型表

型号		d-e
代码	D	d-e
螺钉固定型 JT-NVVSU	12	d	3	4	4.5	5	6
	12	e	3 4 4.5 5 6	4 4.5 5 6	4.5 5 6	5 6	6
	16	d	3	4	4.5	5	6	6.35	7	8
	16	e	3 4 4.5 5 6 6.35 7 8	4 4.5 5 6 6.35 7 8	4.5 5 6 6.35 7 8	5 6 6.35 7 8	6 6.35 7 8	6.35 7 8	7 8	8
	20	d	4	5	6	6.35	7	8	9	9.525	10
	20	e	4 5 6 6.35 7 8 9 9.525 10	5 6 6.35 7 8 9 9.525 10	6 6.35 7 8 9 9.525 10	6.35 7 8 9 9.525 10	7 8 9 9.525 10	8 9 10	9 9.525 10	9.525 10	10
	25	d	5	6	6.35	7	8	9	9.525	10	11	12
	25	e	5 6 6.35 7 8 9 9.525 10 11 12	6 6.35 7 8 9 9.525 10 11 12	6.35 7 8 9 9.525 10 11 12	7 8 9 9.525 10 11 12	8 9 9.525 10 11 12	9 9.525 10 11 12	9.525 10 11 12	10 11 12	11 12	12
	32	d	8	9	9.525	10	11	12	12.7	13	14	15	16
	32	e	8 9 9.525 10 11 12 12.7 13 14 15 16	9 9.525 10 11 12 12.7 13 14 15 16	9.525 10 11 12 12.7 13 14 15 16	10 11 12 12.7 13 14 15 16	11 12 12.7 13 14 15 16	12 12.7 13 14 15 16	12.7 13 14 15 16	13 14 15 16	14 15 16	15 16	16
	40	d	8	9	9.525	10	11	12	12.7	13	14	15	16	17	18
	40	e	8 9.525 10 11 12 12.7 13 14 15 16 17 18	9 9.525 10 11 12 12.7 13 14 15 16 17 18	9.525 10 11 12 12.7 13 14 15 16 17 18	10 11 12 12.7 13 14 15 16 17 18	11 12 12.7 13 14 15 16 17 18	12 12.7 13 14 15 16 17 18	12.7 13 14 15 16 17 18	13 14 15 16 17 18	14 15 16 17 18	15 16 17 18	16 17 18	17 18	18
	50	d	12	12.7	13	14	15	16	17	18	19	20
	50	e	12 12.7 13 14 15 16 17 18 19 20	12.7 13 14 15 16 17 18 19 20	13 14 15 16 17 18 19 20	14 15 16 17 18 19 20	15 16 17 18 19 20	16 17 18 19 20	17 18 19 20	18 19 20	19 20	20
	63	d	14	15	16	17	18	19	20	22	24
	63	e	14 15 16 17 18 19 20 22 24	15 16 17 18 19 20 22 24	16 17 18 19 20 22 24	17 18 19 20 22 24	18 19 20 22 24	19 20 22 24	20 22 24	22 24	24
螺钉夹紧型 JT-NVVDU	12	d	3	4	4.5	5
	12	e	3 4 4.5 5	4 4.5 5	4.5 5	5
	16	d	3	4	4.5	5	6
	16	e	3 4 4.5 5 6	4 4.5 5 6	4.5 5 6	5 6	6
	20	d	4	5	6	6.35	7	8
	20	e	4 5 6 6.35 7 8	5 6 6.35 7 8	6 6.35 7 8	6.35 7 8	7 8	8
	25	d	5	6	6.35	7	8	9	9.525	10
	25	e	5 6 6.35 7 8 9 9.525 10	6 6.35 7 8 9 9.525 10	6.35 7 8 9 9.525 10	7 8 9 9.525 10	8 9 9.525 10	9 9.525 10	9.525 10	10
	32	d	8	9	9.525	10	11	12	12.7	13	14
	32	e	8 9 9.525 10 11 12 12.7 13 14	9 9.525 10 11 12 12.7 13 14	9.525 10 11 12 12.7 13 14	10 11 12 12.7 13 14	11 12 12.7 13 14	12 12.7 13 14	12.7 13 14	13 14	14
	40	d	8	9	9.525	10	11	12	13	14	15	16	17	18
	40	e	8 9 9.525 10 11 12 12.7 13 14 15 16 17 18	9 9.525 10 11 12 12.7 13 14 15 16 17 18	9.525 10 11 12 12.7 13 14 15 16 17 18	10 11 12 12.7 13 14 15 16 17 18	11 12 12.7 13 14 15 16 17 18	12 13 14 15 16 17 18	13 14 15 16 17 18	14 15 16 17 18	15 16 17 18	16 17 18	17 18	18
	50	d	12	12.7	13	14	15	16	17	18	19	20
	50	e	12 12.7 13 14 15 16 17 18 19 20	12.7 13 14 15 16 17 18 19 20	13 14 15 16 17 18 19 20	14 15 16 17 18 19 20	15 16 17 18 19 20	16 17 18 19 20	17 18 19 20	18 19 20	19 20	20
	63	d	14	15	16	17	18	19	20	22	24
	63	e	14 15 16 17 18 19 20 22 24	15 16 17 18 19 20 22 24	16 17 18 19 20 22 24	17 18 19 20 22 24	18 19 20 22 24	19 20 22 24	20 20 22 24	22 24	24

技术参数

型号		L	L1	F	M	锁紧扭矩 (N·m)	额定扭矩 (N·m)	最大扭矩 (N·m)	最高转速 (r/min)	惯性力矩 (kg·m²)	静态扭转刚性 (N·m/rad)	容许安装偏差			重量 (g)
代码	D	L	L1	F	M	锁紧扭矩 (N·m)	额定扭矩 (N·m)	最大扭矩 (N·m)	最高转速 (r/min)	惯性力矩 (kg·m²)	静态扭转刚性 (N·m/rad)	径向(mm)	角向(°)	轴向(mm)	重量 (g)
螺钉固定型 JT-NVVSU	12	18.5	5	2.5	M2.5	0.5	0.5	1	37000	2.2×10⁻⁷	55	0.1	2	±0.2	11
	16	23	6.5	3	M3	0.7	1	2	29000	8.6×10⁻⁷	95			±0.3	24
	20	26	7.5	3		0.7	1.5	3	25000	2.3×10⁻⁶	200			±0.3	41
	25	31	8.5	4		1.7	3	6	18000	7.1×10⁻⁶	450	0.15		±0.4	79
	32	41	11.5	6	M4	1.7	5	10	15000	2.4×10⁻⁵	600	0.15		±0.5	162
	40	56	17	8.5	M5	4	10	20	14000	8.4×10⁻⁵	800	0.2			340
	50	71	21	10.5	M6	7	15	30	12000	2.6×10⁻⁴	2000				750
	63	90	26	13	M8	15	26	52	9800	8.4×10⁻⁴	3400				1460
螺钉夹紧型 JT-NVVDU	12	18.5	5	2.5	M2	0.5	0.5	1	37000	2.1×10⁻⁷	55	0.1	2	±0.2	10
	16	23	6.5	3.25	M2.5	1	1	2	29000	8.5×10⁻⁷	95			±0.3	22
	20	26	7.5	3.75	M2.5	1	1.5	3	25000	2.3×10⁻⁶	200			±0.3	40
	25	31	8.5	4.25	M3	1.5	3	6	18000	6.8×10⁻⁶	450	0.15		±0.4	74
	32	41	12	6	M4	2.5	5	10	15000	2.4×10⁻⁵	600	0.15		±0.5	157
	40	56	17	8.5	M5	7	10	20	14000	8.1×10⁻⁵	800	0.2			330
	50	71	21	10.5	M6	12	15	30	12000	2.5×10⁻⁴	2000				680
	63	90	26	13	M8	16	26	52	9800	8.0×10⁻⁴	3400				1395

惯性力矩和重量按最大孔径计算。

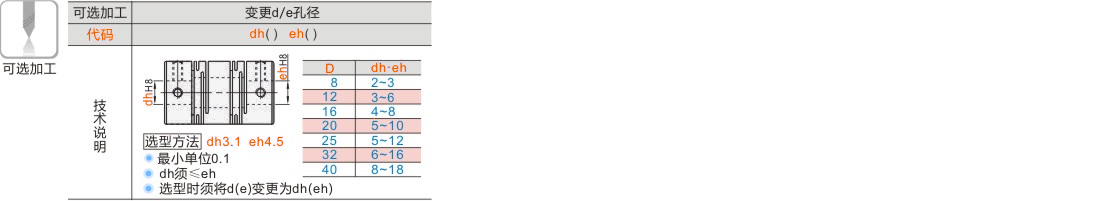

可选加工参数
