机械手系列铝合金型材

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质	表面处理
ATS05	A6063-T5	喷砂氧化

最大使用长度：2800~2850mm
根据设计需求，可来图定制。
可定制表面处理。

选型参数

选型表

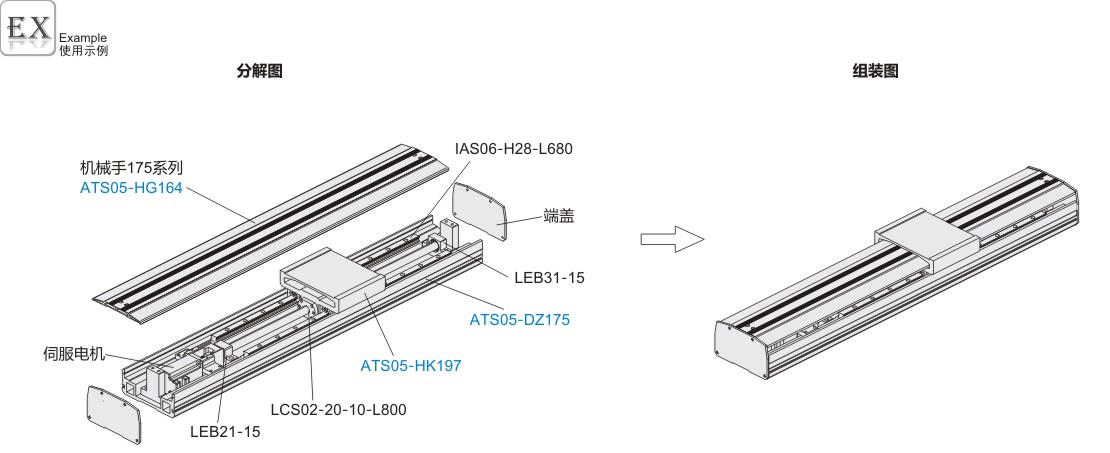

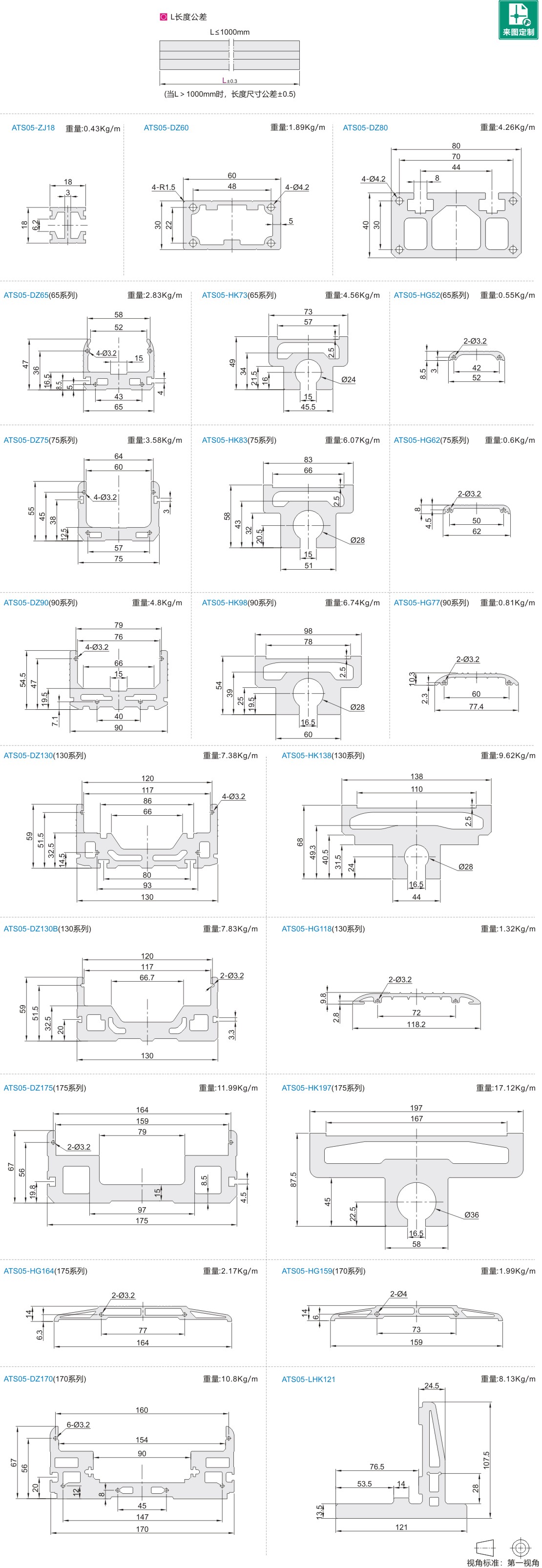

型号		L 最小单位0.5	截面尺寸	每米重量Kg/m (理论值)	截面积 ( mm²)	截面惯性矩		抗弯截面模数		系列
代码	规格	L 最小单位0.5	截面尺寸	每米重量Kg/m (理论值)	截面积 ( mm²)	ℓx	ℓy	Wxmax(mm³)	Wymax( mm³)	系列
ATS05	ZJ18	50~3000	18×18	0.43	158.15	0.66×10⁴	0.40×10⁴	728.26	433.41	—
	DZ60		30×60	1.89	688.70	8.46×10⁴	31.00×10⁴	5580.21	10316.70
	DZ80		40×80	4.26	1550.44	27.48×10⁴	106.76×10⁴	13532.44	26690.83
	DZ65		65×47	2.83	1029.70	12.91×10⁴	47.57×10⁴	3871.57	14457.51	65系列
	HK73		73×49	4.56	1657.06	30.20×10⁴	79.16×10⁴	11725.05	21688.33
	HG52		52×8	0.55	198.92	0.08×10⁴	5.26×10⁴	145.81	2021.27
	DZ75		75×55	3.58	1299.20	30.56×10⁴	94.83×10⁴	8164.92	25286.80	75系列
	HK83		83×58	6.JT-VMPSLCSFZMPNZFZ	2204.69	59.26×10⁴	121.66×10⁴	18990.90	29314.70
	HG62		62×8	0.60	218.27	0.JT-VMPSLCSFZMPNZFZ×10⁴	8.14×10⁴	125.10	2627.19
	DZ90		90×54	4.80	1745.27	32.53×10⁴	171.97×10⁴	8792.13	37794.76	90系列
	HK98		98×54	6.74	2448.27	56.25×10⁴	192.75×10⁴	20240.25	39337.76
	HG77		77×10	0.81	294.31	0.24×10⁴	16.64×10⁴	342.52	4299.43
	DZ130		130×59	7.38	2683.98	47.18×10⁴	528.97×10⁴	11734.17	80759.10	130系列
	HK138		138×68	9.62	3497.26	99.51×10⁴	494.75×10⁴	24542.02	71702.72
	DZ130B		120×59	7.83	2844.817	52.52×10⁴	537.78×10⁴	12652.21	82735.85
	HG118		118×10	1.32	478.64	0.32×10⁴	61.30×10⁴	493.76	10376.70
	DZ175		175×67	11.99	4360.38	118.05×10⁴	1484.54×10⁴	25796.74	169661.65	175系列
	HK197		197×86	17.12	6223.24	287.15×10⁴	1893.11×10⁴	54148.25	192176.44
	HG164		164×14	2.17	787.83	1.19×10⁴	161.60×10⁴	1679.10	19701.72
	DZ170		170×67	10.80	3924.85	102.18×10⁴	1327.74×10⁴	21760.56	156123.65	170系列
	HG159		159×14	1.99	724.29	1.09×10⁴	134.97×10⁴	1531.00	16979.28	170系列
	LHK121		121×107	8.13	2953.68	287. 12×10⁴	259.34×10⁴	36450.54	35945.14	立滑块

实际重量与理论重量之间存在轻微差异，这主要源于生产工艺、包装材料等因素的影响。

适用直线导轨参数

系列	型号		滑块数量	精度等级	长度L( mm)	详细参数
65系列	JT-HBLSD-H14	JT-HBGSD-H14	单滑块	精密	IAJ系列：70~470 IAM系列：110~470	详细参数请参考《 FA工厂自动化零件》目录书
	JT-HBLSU-H14	JT-HBGSU-H14	双滑块	精密
	JT-HBLSO-H14	JT-HBGSO-H14	单滑块	高精密
	JT-HBLSX-H14	JT-HBGSX-H14	双滑块	高精密
75系列	JT-HBLSD-H14	JT-HBGSD-H14	单滑块	精密	IAJ系列：70~470 IAM系列：110~470
	JT-HBLSU-H14	JT-HBGSU-H14	双滑块	精密
	JT-HBLSO-H14	JT-HBGSO-H14	单滑块	高精密
	JT-HBLSX-H14	JT-HBGSX-H14	双滑块	高精密
90系列	JT-HBLSD-H16	JT-HBGSD-H16	单滑块	精密	IAJ系列：70~670 IAM系列：110~670
	JT-HBLSU-H16	JT-HBGSU-H16	双滑块	精密
	JT-HBLSO-H16	JT-HBGSO-H16	单滑块	高精密
	JT-HBLSX-H16	JT-HBGSX-H16	双滑块	高精密
130系列	JT-HBFSD-H24	JT-HBCSD-H24	单滑块	精密	160~ 1480
	JT-HBFSQ-H24	JT-HBCSQ-H24	双滑块	精密
	JT-HBFSO-H24	JT-HBCSO-H24	单滑块	高精密
	JT-HBFSX-H24	JT-HBCSX-H24	双滑块	高精密
175系列	JT-HBFSD-H28	JT-HBCSD-H28	单滑块	精密	220~ 1480
	JT-HBFSQ-H28	JT-HBCSQ-H28	双滑块	精密
	JT-HBFSO-H28	JT-HBCSO-H28	单滑块	高精密
	JT-HBFSX-H28	JT-HBCSX-H28	双滑块	高精密

适用压轧滚珠丝杆参数

系列	型号	导程	轴径	长度L( mm)	精度等级	备注
65系列	JT-IMQSU-12-4	4	12	150~800	C7	详细参数请参考《 FA工厂自动化零件》目录书
	JT-IMQSU-12-5	5
	JT-IMQSU-12-10	10
75系列	JT-IMISU-15-20	20	15	200~1200
	JT-IMFSU-16-5	5	16	150~1200
	JT-IMFSU-16-10	10		200~1200
	JT-IMFSU-16-16	16		200~1200
90系列	JT-IMISU-15-20	20	15	200~1200
	JT-IMFSU-16-5	5	16	150~1200
	JT-IMFSU-16-10	10		200~1200
	JT-IMFSU-16-16	16		200~1200
130系列	JT-IMFSU-16-5	5	16	150~1200
	JT-IMFSU-16-10	10		200~1200
	JT-IMFSU-16-16	16		200~1200
175系列	JT-IMCSU-20-5	5	20	200~1500
	JT-IMCSU-20-10	10
	JT-IMCSU-20-20	20
