滚轮式球形扣外装可调型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	安装类型	材质	表面处理	适用半导体行业	类型
JT-QAUSD	外装型	黄铜	—	—	可调型
JT-QAUSU	外装型	黄铜	镀铬	—	可调型
JT-QAUDD	外装型	锌合金	镀铬	—	可调型
JT-QAUDU	外装型	锌合金	镀铬	—	可调型
JT-QAUUD	外装型	SUS304	—	是	可调型
JT-QAUUU	外装型	SUS316	电解研磨	是	可调型

特点(JT-QAUUD)：
● 通过主体内的弹簧以及滚珠的作用，可以顺畅地插拔。
● 通过两端调节螺母，可调节设计范围内紧固力。
● 采用不锈钢材质，耐腐蚀性优异。
用途(JT-QAUUD)：
● 小型配分电盘，测量仪器，机床。

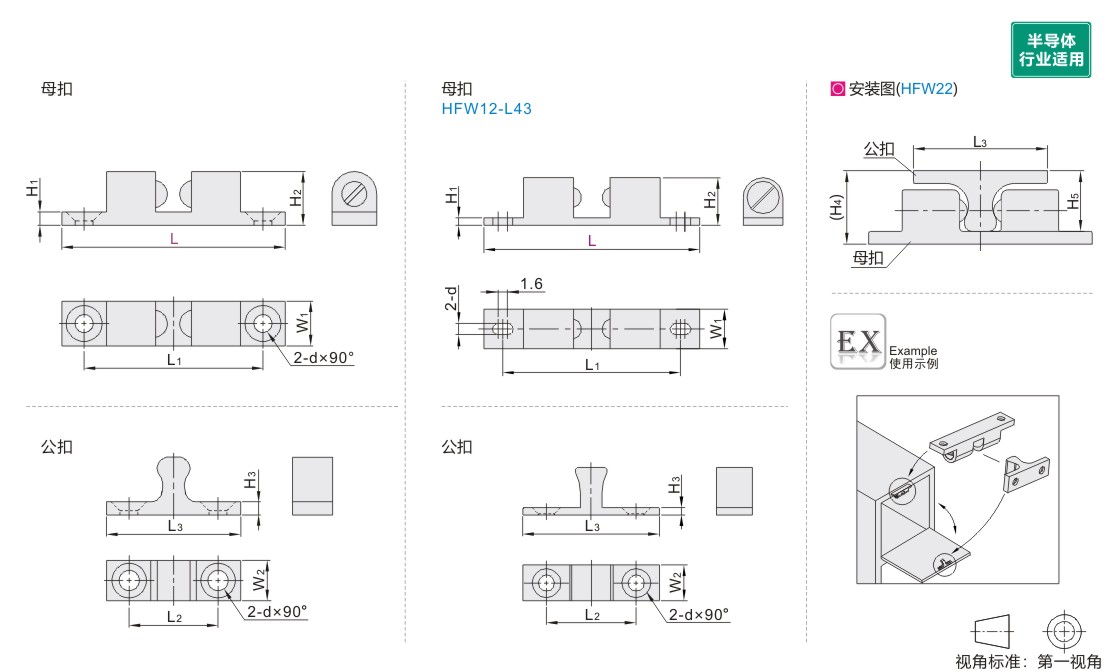

选型参数

选型表

型号		L1	L2	L3	H1	H2	H3	H4	H5	W1	W2	d	推入力 (kgf)	推出力 (kgf)	参考重量 (kg/pcs)
代码	L	L1	L2	L3	H1	H2	H3	H4	H5	W1	W2	d	推入力 (kgf)	推出力 (kgf)	参考重量 (kg/pcs)
JT-QAUSD	40	31	15	24.2	2	10.3	2	—	—	8	7.2	3.5	1.5	0.8	0.02
	44	35	15	24.2		10.3				8	7.2	3.5	1.8	1.2
	49	40	20	29		11				9	8	4	2	1.7
	50	38	18	29								3.5	2.3	1.8
	50A	36	20	28								3.5	2.3	1.8
	60	49	24	35		13.2				11	9	5	2.6	2	0.04
	69	59	30	40		16				13.2	12	5	3.2	2.6	0.06
JT-QAUSU	44	35	15	24.3	2	9.4	1.7	—	—	8	7.5	3.8	1.8	1.2	0.02
	49	40	20	28.8	2	11	2			9	8	3.8	2	1.7	0.02
	60	50	24	34.2	2.4	13.2	2.2			11.2	10	4.8	2.6	2	0.04
	69	58	30	40	2.4	15	2.3			13	12	5.2	3.2	2.6	0.JT-VMPSLCSFZMPNZFZ
JT-QAUDD	70	60	30	42	4	17.5	4	—	—	13.5	10.5	4.2	5.7	3.9	0.JT-VMPSLCSFZMPNZFZ
JT-QAUDU	32	25	11	18	2	9	2	—	—	8	8	3.2	1.7	0.8	0.01
	42.5	35	16	24.6	2.5	10	2.5			8	7.5		2	1.3	0.02
	43	34.2	16.5	25	1.8	10	2.2			8	8		2	1.3	0.02
	50	40	20	30	3	12.5	2.5			10	9	4.2	2.3	1.8	0.03
	70	60	30	42	4	17	3			13.5	10.5	4.2	5.7	3.9	0.JT-VMPSLCSFZMPNZFZ
JT-QAUUD	32	25	11	19.1	2	9	2	—	—	8	8	3.2	1.7	0.8	0.012
	43	35	16	25	2.5	10	2.5			8	7.5	3.2	2	1.3	0.016
	50	40	20	30	3	12.2	3			10	9	4.2	2.3	1.8	0.028
	70	60	30	42.2	4	17	4			13	10.5	4.2	5.7	3.9	0.078
JT-QAUUU	43	35	16	25	2.5	10	2.5	13.5	11	8	7.5	3.2	2	0.9	0.078
	50	40	20	30	2.5	12	2.5	16	13	10	9	4.2	2.8	1.9	0.028
	70	60	30	42	4	17	4	23	19	13	10	4.2	5	5	0.016

暂未上传文档资料

滚轮式球形扣 外装可调型
