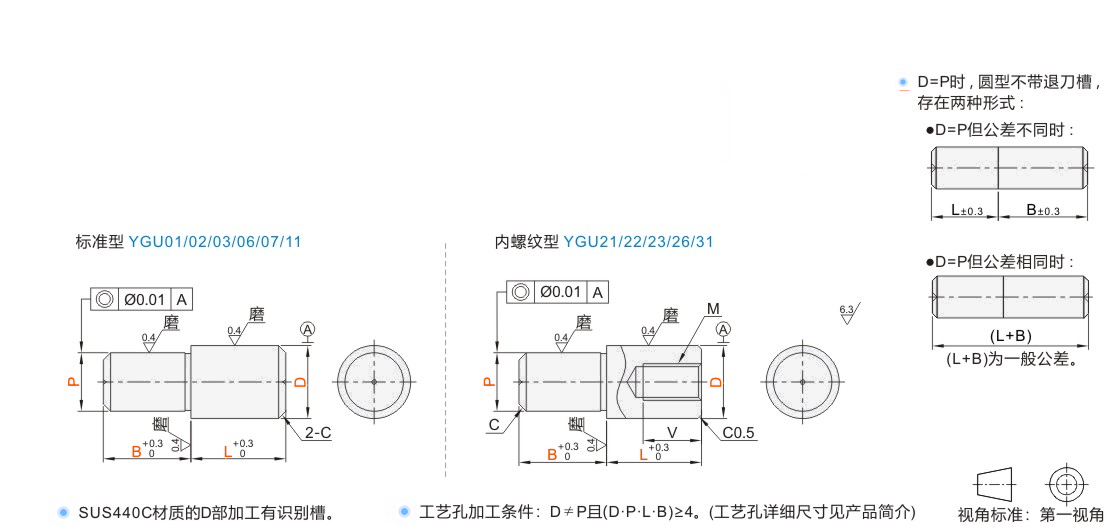

内螺纹定位销 直杆型

产品属性： 形状 小头形 尺寸选择 公差选择型 导入侧端面形状 无 导入头部形状 平头形 导入表面形状 圆形 肩部 无肩型 种类筛选 定位销 形状筛选 定位销 无肩小头平头形
产品型号： 请点击左侧选项进行选型
代码代码分类材质硬度表面处理
JT-RSDSD公差选择型 / 标准型SKS3淬火硬度58~61HRC—
JT-RSDUD公差选择型 / 内螺纹型SKS3淬火硬度58~61HRC—
JT-RSDSU公差选择型 / 标准型SKS3淬火硬度58~61HRC,
镀层硬度850HV~		镀硬铬,镀层厚度3~5μm
JT-RSDUU公差选择型 / 内螺纹型SKS3淬火硬度58~61HRC,
镀层硬度850HV~		镀硬铬,镀层厚度3~5μm
JT-RSDSQ公差选择型 / 标准型SKS3——
JT-RSDUQ公差选择型 / 内螺纹型SKS3——
JT-RSDSX公差选择型 / 标准型SUS304——
JT-RSDUX公差选择型 / 内螺纹型SUS304——
JT-RSDSL公差选择型 / 标准型SUS304镀层硬度850HV~镀硬铬,镀层厚度5~8μm
—公差选择型 / 内螺纹型SUS304镀层硬度850HV~镀硬铬,镀层厚度5~8μm
JT-RSDDD公差选择型 / 标准型SUS440C淬火硬度48~53HRC—
JT-RSDQD公差选择型 / 内螺纹型SUS440C淬火硬度48~53HRC—

公差选择表

D或Pm6p6g6h7S
1.50~3.00+0.008
+0.002		+0.012
+0.006		-0.002
-0.008		0
-0.010		0
-0.01
3.01~6.00+0.012
+0.004		+0.020
+0.012		-0.004
-0.012		0
-0.012
6.01~10.00+0.015
+0.006		+0.024
+0.015		-0.005
-0.014		0
-0.015
10.01~18.00+0.018
+0.007		+0.029
+0.018		-0.006
-0.017		0
-0.018
18.01~30.00+0.021
+0.008		+0.035
+0.022		-0.007
-0.020		0
-0.021

选型参数

标准型

型号最小单位0.01最小单位1最小单位0.1C
代码D公差P公差DPLB
JT-RSDSD
JT-RSDSU
JT-RSDSQ
JT-RSDSX
JT-RSDSL
JT-RSDDD		m6
p6
g6
h7		s
m6
p6
g6
h7		21.50~2.002~63.0~10.00.1
31.50~3.003~8
42.00~4.004~100.5
52.00~5.005~12
62.00~6.006~154.0~10.0
83.00~8.008~186.0~15.01
103.00~10.0010~226.0~20.0
125.00~12.0012~261.5
136.00~13.0013~282
1610.00~16.0016~357.0~20.03
2013.00~20.0020~42

内螺纹型

型号最小单位0.01最小单位1最小单位0.1MVC
代码D公差P公差DPLB
JT-RSDUD
JT-RSDUU
JT-RSDUQ
JT-RSDUX
JT-RSDQD		m6
p6
g6
h7		s
m6
p6
g6
h7		64.00~6.008~154.0~12.0M350.5
8T6.00~8.0011~186.0~15.0M461
87.00~10.0011~226.0~20.0M58
10M58
127.00~12.0012~261.5
138.00~13.0013~28M8102
1610.00~16.0016~357.0~20.0123
2013.00~20.0020~42

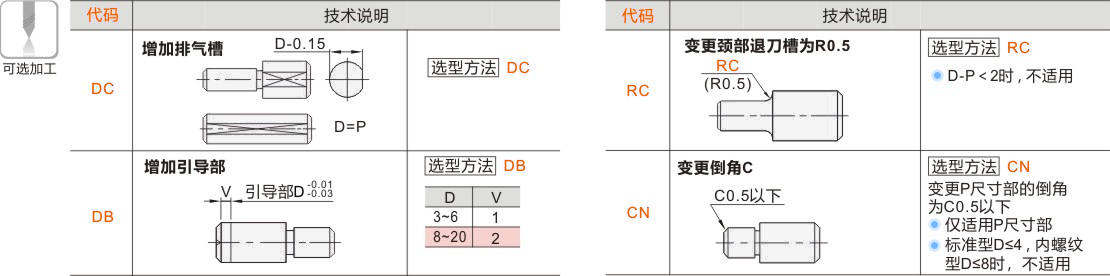

可选加工参数
