选择代码

代码参数

厚度（底带）

容许应力

最小轮径

织物层数

输送面纹理

输送面颜色

重量

选型参数

宽度W(mm) *

10~1200/1

内周长L(m) *

0.5~20/0.001

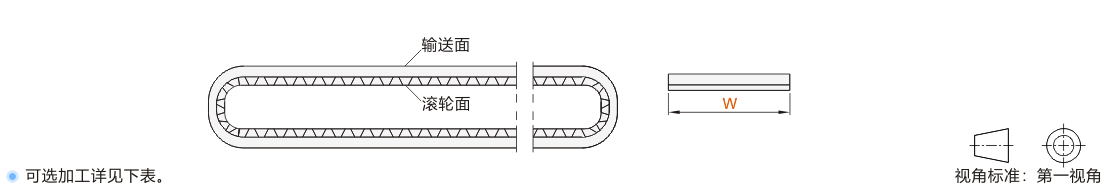

TPU平皮带接驳型

图片仅供参考

TPU平皮带接驳型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	输送面 / 材质	输送面 / 纹理	输送面 / 颜色	输送面 / 摩擦系数	滚轮面 / 材质	滚轮面 / 纹理	织物层数	总厚	重量 kg/m²	最小滑轮直径mm	容许应力 kg/cm	连续使用温度(°C)	内周加导条	激光打孔	包边
JT-VGCLD	TPU	细布纹	绿色	0.7	PET帆布	布纹	1	1.0	0.9	10	4	-30~100	√	√	√
JT-VGCLU	TPU	细布纹	绿色	0.7	PET帆布	布纹	2	1.6	1.6	25	8	-30~100	√	√	√
JT-VGCLQ	TPU	粗布纹	绿色	0.7	PET帆布	布纹	2	2.1	1.9	50	8	-30~100	√	√	√
JT-VGCLF	TPU	细纹理	白色	0.7	PET帆布	布纹	1	1.0	0.9	15	4	-30~100	√	√	√
JT-VGCLO	TPU	粗纹理	白色	0.7	PET帆布	布纹	2	2.1	1.9	50	8	-30~100	√	√	√

保持用：利用纹理的表面形状，用于散状物体的水平传送。

导条/包边/激光打孔详见可选加工参数。

选型参数

选型表

型号		皮带周长L(m) 最小单位0.001m
代码	皮带宽度W 最小单位1mm	皮带周长L(m) 最小单位0.001m
JT-VGCLD JT-VGCLU JT-VGCLQ JT-VGCLF JT-VGCLO	10~1200	0.5~20

尺寸公差表

平皮带不含片基带尺寸公差

● 厚度公差

厚度 (mm)	主体公差	搭接	齿接
~1	±0.1	-0.2~+0.7	±0.2
1.1~1.5	±0.2	-0.2~+0.5	±0.3
2.1~2.5	±0.3	-0.2~+0.5
2.6~3.0		-0.3~+0.5
3.1~3.5		-0.4~+0.5
3.6~4.0	±0.4	-0.4~+0.6	±0.4
4.1~4.5	±0.4	-0.4~+0.7
4.6~	±0.5	-0.4~+0.7

● W公差

宽度(mm)		公差 (mm)
起	止	公差 (mm)
3	10	±0.5
11	99	±1
100	400	±2
401	600	±3
401	600	±3	601	800	±4
801	1800	±5
1801	2500	±6

● L公差

长度(mm)		不加导条公差 (mm)	加导条公差
起	止	不加导条公差 (mm)	加导条公差
—	2000	±10	±15
2001	7000	±20	±25
7001	—	±0.3%	±0.35%

适用:EMB/ EMD/ EMF/ EMS/ EMG/ EME/ EMT系列。

张紧力调整技术指引

可选加工参数
