还有0项未选择重置

选择代码

代码参数

导入表面形状

材质

硬度

表面处理

选型参数

安装部直径D(mm) *

定位部直径P(mm) *

6.5~30/0.01

安装部长度L(mm) *

3~22/1

定位部长度B(mm) *

5~20/0.1

螺纹规格M *

图片仅供参考

定位销大头锥角外螺纹型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

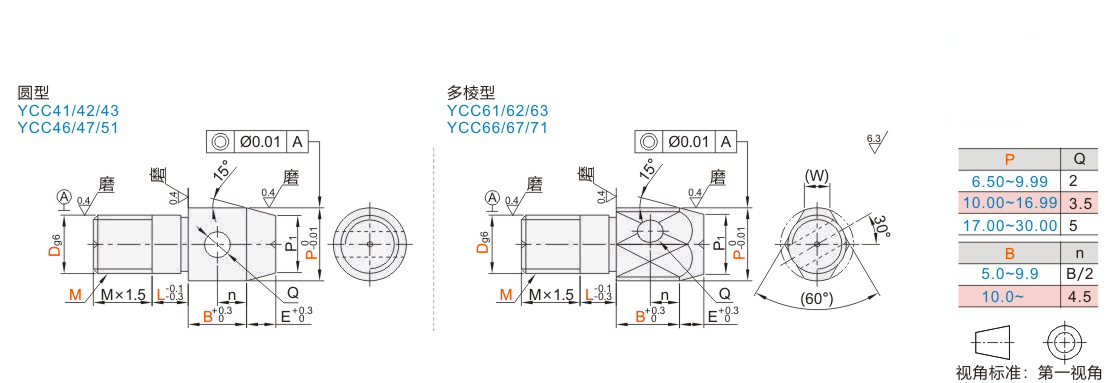

加工扳手孔时需垂直于多棱面，方向可任意。
P₁=P-E*tan 15*2
工艺孔加工条件：D≠P且(D·P·L·B)≥4且P₁>3。(工艺孔详细尺寸见产品简介)

选型参数

选型表

型号			最小单位0.01	最小单位1	最小单位0.1	M	E	(W)
代码	Dg6		P	L	B	M	E	(W)
圆型 JT-RMMFD JT-RMMFX JT-RMMFU JT-RMMFL JT-RMMFQ JT-RMMOD 多棱型 JT-RMMXD JT-RMMXX JT-RMMXU JT-RMMXL JT-RMMXQ JT-RMMLD	6	-0.004 -0.012	6.50~10.00	3~12	5.0~12.0	4 5 6	3	3
	8	-0.005 -0.014	9.00~13.00	5~12	5.0~15.0	4 5 6 8	4	3.5
	10	-0.005 -0.014	11.00~15.00	5~17	5.0~20.0	5 6 8 10		4
	12	-0.006 -0.017	13.00~16.00	8~17	5.0~20.0	6 8 10 12		5
	16	-0.006 -0.017	17.00~25.00	8~22	10.0~20.0	8 10 12 16	5	7
	20	-0.007 -0.020	22.00~30.00	10~22	10.0~20.0	10 12 16 20	5	9

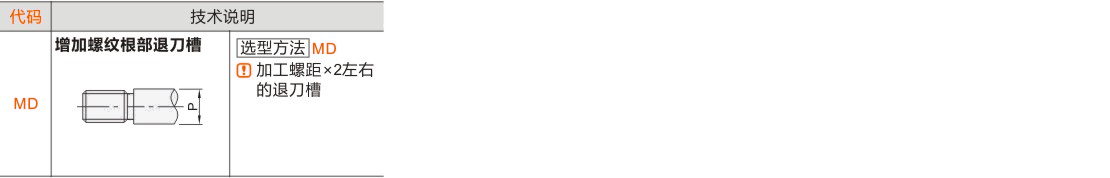

可选加工参数

暂未上传文档资料

定位销 大头锥角外螺纹型
