主体材质

主体表面处理

挡块硬度

挡块颜色

类型

选型参数

公称直径M(mm) *

长度L(mm) *

图片仅供参考

内六角圆柱头带挡块螺钉

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	螺纹	主体 / 材质	主体 / 表面处理	主体 / 强度等级	挡块 / 材质	挡块 / 硬度	挡块 / 颜色	防静电值	附件(六角螺帽) / 材质	附件(六角螺帽) / 表面处理	附件(六角螺帽) / 数量	类型
JT-YNMXD	粗牙	SCM435	铬酸盐光泽处理	10.9	聚氨酯	肖氏A90	黑色	—	SS400	铬酸盐光泽处理	1PCS	调节型 ● 内六角圆柱挡块 ● 标准型
JT-YNMXU	粗牙	SCM435	铬酸盐光泽处理	10.9	聚氨酯	肖氏A70	蓝色	—	SS400	铬酸盐光泽处理	1PCS	调节型 ● 内六角圆柱挡块 ● 标准型
JT-YNMOD	粗牙	SUS304	—	—	聚氨酯	肖氏A90	黑色	—	SUS304	—	1PCS	调节型 ● 内六角圆柱挡块 ● 标准型
JT-YNMOU	粗牙	SUS304	—	—	聚氨酯	肖氏A70	蓝色	—	SUS304	—	1PCS	调节型 ● 内六角圆柱挡块 ● 标准型
JT-YNMOQ	粗牙	SCM435	铬酸盐光泽处理	10.9	聚氨酯	肖氏A90	黑色	10⁶~10⁹Ω	SS400	铬酸盐光泽处理	1PCS	调节型 ● 内六角圆柱挡块 ● 防静电型
JT-YNMOF	粗牙	SCM435	铬酸盐光泽处理	10.9	聚氨酯	肖氏A70	蓝色	10⁶~10⁹Ω	SS400	铬酸盐光泽处理	1PCS	调节型 ● 内六角圆柱挡块 ● 防静电型

挡块采用烧结工艺。
适用支撑大型工件。
螺母T厚度标准：JT-YNMXD/JT-YNMXU/JT-YNMOQ/JT-YNMOF依据GB/T 6170 ；JT-YNMOD/JT-YNMOU依据DIN 934。

选型参数

SCM435

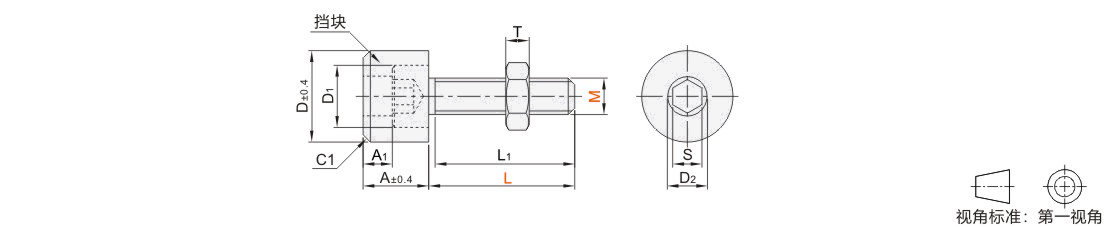

型号		L		L1	A	A1	D	D1	D2	S	T
代码	M	JT-YNMXD/JT-YNMOQ	JT-YNMXU/JT-YNMOF	L1	A	A1	D	D1	D2	S	max	min
标准型 JT-YNMXD JT-YNMXU 防静电型 JT-YNMOQ JT-YNMOF	3	10 16	10 16	全螺纹	6	3	7.5	5.5	3.3	2.5	2.4	2.15
	4	10 16 20 25 30*	10 16 20 25 30*	全螺纹(20)	7	3	10	7	4.2	3	3.2	2.9
	5	10 16 20 25 30 40*	16 20 25 30 40*	全螺纹(22)	9	4	12.5	8.5	5.5	4	4.7	4.4
	6	10 16 20 25 30 40* 50*	16 20 25 30 40* 50*	全螺纹(24)	10	4	15	10	6	5	5.2	4.9
	8	10 16 20 25 30 40* 50* 60*	25 30 40* 50* 60*	全螺纹(28)	13	5	20	13	7.3	6	6.8	6.44
	10	10 16 20 25 30 40 50* 60* 70*	30 40 50* 60* 70*	全螺纹(32)	15	5	25	16	10	8	8.4	8.04
	12	16 20 25 30 40	—	全螺纹	18	6	30	18	13	10	10.8	10.37
	16	20 25 30 40	—	全螺纹	22	6	40	24	17	14	14.8	14.1

带*L尺寸的L1值为( )内尺寸，并非全螺纹。

SUS304

暂未上传文档资料
