内螺纹开口固定环

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

如对防锈有要求，请优先选用不锈钢材质或喷细砂无电解镀镍产品。
由于产品生产批次不同，发货喷细砂无电解镀镍产品可能存在不喷砂，不影响尺寸及功能。
由于生产工艺原因，不锈钢材质固定环本体螺纹孔尾部会有踩牙工艺孔，不影响尺寸及功能。

选型参数

选型表

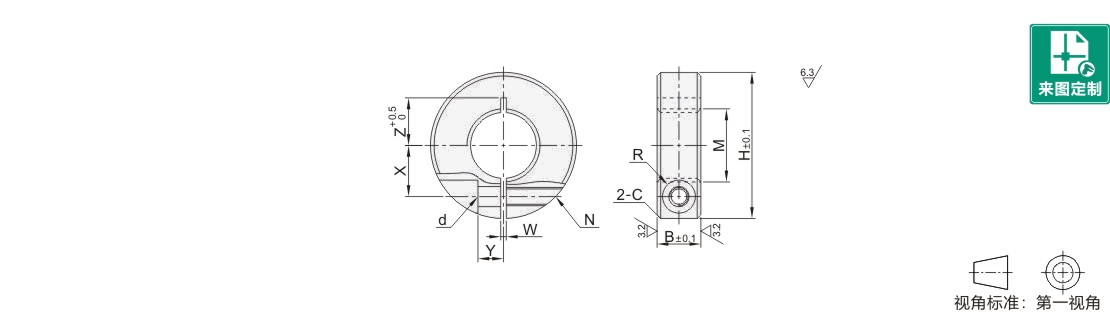

型号		B	M×P		H	N	d	R	W	X		Y	Z	C
代码	规格	B	粗牙	细牙	H	N	d	R	W	粗牙螺纹	细牙螺纹	Y	Z	C
粗牙 JT-AXOSD JT-AXOSU JT-AXOSX 细牙 JT-AXOOD JT-AXOOU JT-AXOOX	3	8	M3×0.5	M3×0.35	16	M3	3.4	3	1.0	4.5	4.5	2.2	3~5	0.5
	4		M4×0.7	M4×0.5	18					5	5	3	3.5~6
	5		M5×0.8	M5×0.5	20					5.5	5.5	4	5~6.5
	6	10	M6×1.0	M6×0.75	20	M4	4.5	3.75		6	6	4	6~6.5
	8		M8×1.25	M8×0.75	25				1.5	8	8	5	8~9
	(8A)		—	M8×1.0	25					—	8		8~9
	10		M10×1.5	M10×0.75	30					9	9		10	1
	(10A)		—	M10×1.0						—
	(10B)		—	M10×1.25						—
	12		M12×1.75	M12×1.0						10	10		9~10
	(12B)		—	M12×1.25						—	10		9~10
	(14)	12	—	M14×1.5	34	M5	5.5	4.5		—	11.5	6	10~11
	16		M16×2.0	M16×1.0	35					12.5	12		11~12
	(16A)		—	M16×1.5	35					—	12.5		11~12
	(18)		—	M18×1.5	40					—	14		12~13
	20		M20×2.5	M20×1.0						14		7	13
	(20A)		—	M20×1.5						—			13
	(22)	15	—	M22×1.5	45	M6	6.6	6		—	17		14~15
	24		M24×3.0	—						17			16
	(25)		—	M25×1.5						—			16
	(27)		—	M27×1.5	55					—	20	8	17~20
	30		M30×3.5	M30×1.5	55					20	20	10	18~20

( )内规格不适用于粗牙螺纹。规格5的粗牙螺纹的W尺寸为1.5。规格24不适用于细牙螺纹。
