轴承型号 *

双列角接触带座轴承法兰型

图片仅供参考

双列角接触带座轴承法兰型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	代码分类	材质 / 轴承	材质 / 轴承座	表面处理
JT-XLPSD	类型 / 圆法兰型	轴承钢	S45C	发黑
JT-XLPDD	类型 / 方法兰型	轴承钢	S45C	发黑
JT-XLPUD	类型 / 对边法兰型	轴承钢	S45C	发黑
JT-XLPSU	类型 / 圆法兰型	轴承钢	S45C	镀镍
JT-XLPDU	类型 / 方法兰型	轴承钢	S45C	镀镍
JT-XLPUU	类型 / 对边法兰型	轴承钢	S45C	镀镍
JT-XLPSX	类型 / 圆法兰型	轴承钢	SUS304	—
JT-XLPDX	类型 / 方法兰型	轴承钢	SUS304	—
JT-XLPUX	类型 / 对边法兰型	轴承钢	SUS304	—

选型参数

选型表

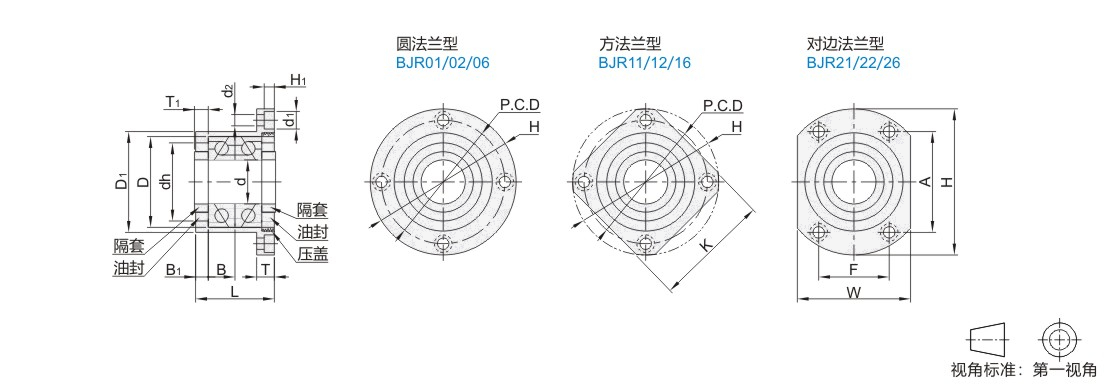

型号		d	D	B	B1	dh	H	L	T	D1	P.C.D	d2	d1	H1	T1	K	A	F	W
代码	轴承型号	d	D	B	B1	dh	H	L	T	D1	P.C.D	d2	d1	H1	T1	K	A	F	W
圆法兰型 JT-XLPSD JT-XLPSU JT-XLPSX 方法兰型 JT-XLPDD JT-XLPDU JT-XLPDX 对边法兰型 JT-XLPUD JT-XLPUU JT-XLPUX	7000	10	26	8	5	21	50	26	8	32	40	4.5	8	4.1	5.5	39	35	20	34
	7001	12	28	8		24	52	26	8	34	42	4.5	8	4.1		40	36	21	36
	7002	15	32	9		28	60	28	10	38	48	5.5	9.5	5.1		46	42	24	40
	7203	17	40	12	6	34	72	36	10	48	60	5.5	9.5	5.1	6.5	54	52	30	50
	7004	20	42		6	38	77	36	11	50	64	6.6	11	6.1	6.5	59	56	32	54
	7005	25	47		7	42	88	38	13	54	72	9	14	8.1	7.5	67	63	36	58
	7205	25	52	15		45	94	44		60	78					72	68	39	64
	7006	30	55	13		48	96	40		62	80					73	70	40	66
	7206	30	62	16	8	55	104	48		70	88				8.5	79	77	44	74
	7007	35	62	14		55	104	44		70	88					79	75	44	74
	7207	35	72	17		65	126	50	20	84	105	11	17.5	11		95	92	51	88
	7008	40	68	15		60	114	46	13	78	96	9	14	8.1		86	80	54	82
	7208	40	80	18		75	134	52	20	92	113	11	17.5	11		102	98	56	96
	7009	45	75	16	9	68	126	50		86	105				9.5	95	91	53	88
	7209	45	85	19		75	141	56		99	120					106	104	60	103
	7010	50	80	16		75	134	50		92	113					102	98	56	96
	7210	50	90	20	10	84	147	60		106	126				10.5	112	104	72	110
