C型孔用反向挡圈

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	材质	硬度	表面处理	类型
JT-YBCFD	弹簧钢	44~53HRC	ACP(磷酸盐皮膜)	C型孔用反向挡圈

选型参数

选型表

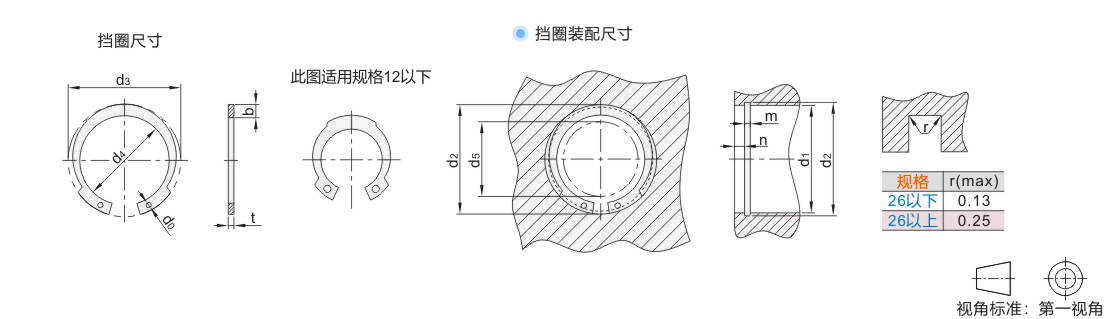

型号		挡圈尺寸								d5	适用孔(参考)
代码	规格	d3		d4 (参考)	t		b	d0			d1	d2		m		n(min)
代码	规格	基本尺寸	公差	d4 (参考)	基本尺寸	公差	b	基本尺寸	公差		d1	基本尺寸	公差	基本尺寸	公差	n(min)
JT-YBCFD	10	11.1	±0.18	7.7	1	±0.05	1.7	0.9	±0.3	5.9	10	10.4	+0.11 0	1.5	+0.14 0	1.15
	11	12.2		8.6			1.8			6.6	11	11.4
	12	13.3		9.7			1.8			7.6	12	12.5
	13	14.1		10.9			1.6			9	13	13.6
	14	15.1		11.7			1.7			9.8	14	14.6
	15	16.2		12.6			1.8			10.6	15	15.7
	16	17.3		13.5			1.9			11.4	16	16.8
	17	18.3	±0.2	14.3			2			12.2	17	17.8
	18	19.5		15.3			2.1	1		13	18	19	+0.21 0
	19	20.5		16.1			2.2			13.8	19	20
	20	21.5		16.9			2.3			14.5	20	21
	21	22.5		17.7			2.4	1.2	±0.4	15	21	22
	22	23.5		18.7			2.4			16	22	23
	24	25.9		20.7	1.2	±0.06	2.6			17.5	24	25.2		1.8		1.35
	25	26.9		21.5			2.7			18.5	25	26.2
	26	27.9		22.3			2.8			19	26	27.2
	28	30.1	±0.25	24.1			3			20.5	28	29.4		2.1
	30	32.1		25.7			3.2	1.4		22.5	30	31.4	+0.25 0	2.1
	32	34.4		27.4			3.5	1.6		23.5	32	33.7		2.55
	34	36.5		29.1	1.5		3.7			25	34	35.7		2.55		1.65
	35	37.8		30			3.9			26	35	37		3
	37	39.8		31.6			4.1			27.5	37	39
	38	40.8		32.4			4.2			28	38	40
	40	43.5	±0.4	34.7	1.75	±0.JT-VMPSLCSFZMPNZFZ	4.4	2		30	40	42.5		3.75		1.9
	42	45.5		36.3			4.6		±0.5	31	42	44.5
	45	48.5		38.9			4.8			33	45	47.5
	47	50.5	±0.45	40.7			4.9			35	47	49.5
	48	51.5		41.5			5			36	48	50.5	+0.3 0
	50	54.2		44	2		5.1	2.2		38	50	53		4.5		2.2
	52	56.2		45.8			5.2			40	52	55
	55	59.2		48			5.6			42	55	58
	60	64.2		52			6.1	2.5		46	60	63
	62	66.2		53.6			6.3	2.8		47	62	65
	68	72.5		58.5	2.5	±0.08	7	3.2		52	68	71				2.7
	75	79.5		63.9			7.8		±0.7	57	75	78
	78	82.5	±0.55	66.3			8.1			59	78	81	+0.35 0
	80	85.5		68.9			8.3			61	80	83.5		5.25	+0.18 0
	90	95.5		76.7	3	±0.09	9.4	4		68	90	93.5		5.25	+0.18 0	3.2
