平底活动脚轮

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	支架 / 类型	支架 / 材质	支架 / 表面处理	支架 / 刹车类型	轮部 / 代号	轮部 / 材质	轮部 / 颜色	轮部 / 轴承
JT-LMFZSQ	平底活动型	SUS304	—	—	NQ	强化尼龙	黑色	双轴承
JT-LMFZSQ	平底活动型	SUS304	—	—	NT	MC尼龙	蓝色	双轴承
JT-LMFZSQ	平底活动型	SUS304	—	—	NW	尼龙(导电性)	黑色	双轴承
JT-LMFZSQ	平底活动型	SUS304	—	—	JA	苯酚	黑色	双轴承

当D=50，轮部为NQ时，轮部轴承为轴套。
轮部代号NW：电阻值为10^³~10^⁵Ω。
受材料及装配累积公差影响转动半径R值数据仅供参考，请在设计中为其预留充足转动空间。

选型参数

选型表

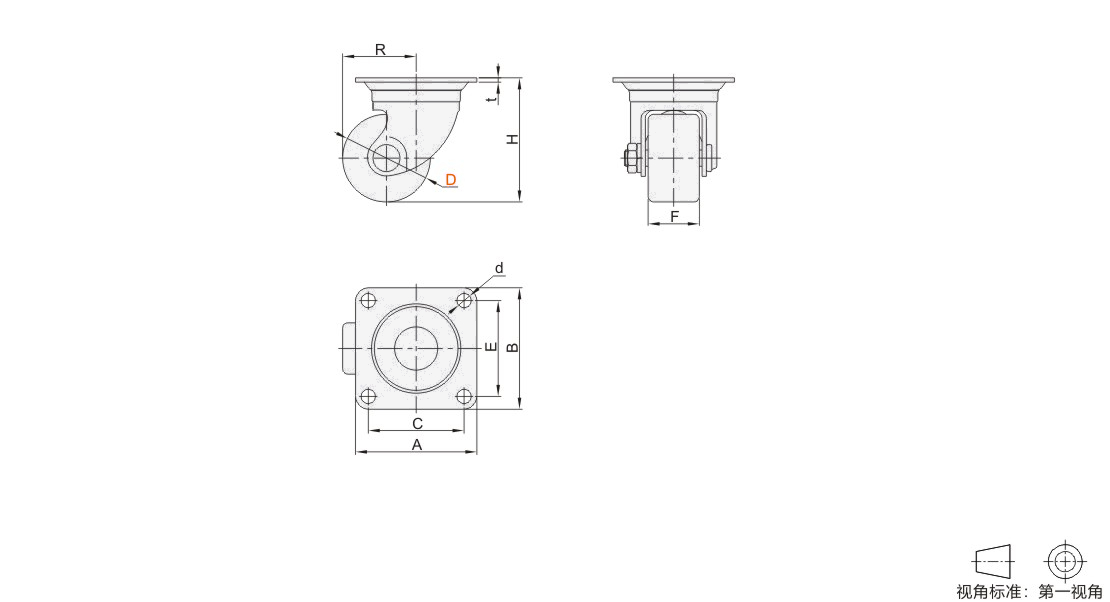

型号		轮部代号	H	F	A	B	C	E	d	R	t	容许载荷 (kg)	参考重量(kg）
代码	D	轮部代号	H	F	A	B	C	E	d	R	t	容许载荷 (kg)	NQ	NT	NW	JA
JT-LMFZSQ	50	NQ NT NW JA	79	38	82	82	63	63	8.8	49	3	250	0.67	0.71	0.71	0.72
	65		90							56			0.77	0.78	0.78	0.805
	75		100							61			0.82	0.84	0.84	0.87

暂未上传文档资料
