内径d(mm) *

免键胀套挡圈分离式

图片仅供参考

免键胀套挡圈分离式

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	材质	表面处理	类型
JT-VDTSD	S45C	—	简易型 ● 带定心功能
JT-VDTSU	S45C	喷砂镀镍	简易型 ● 带定心功能

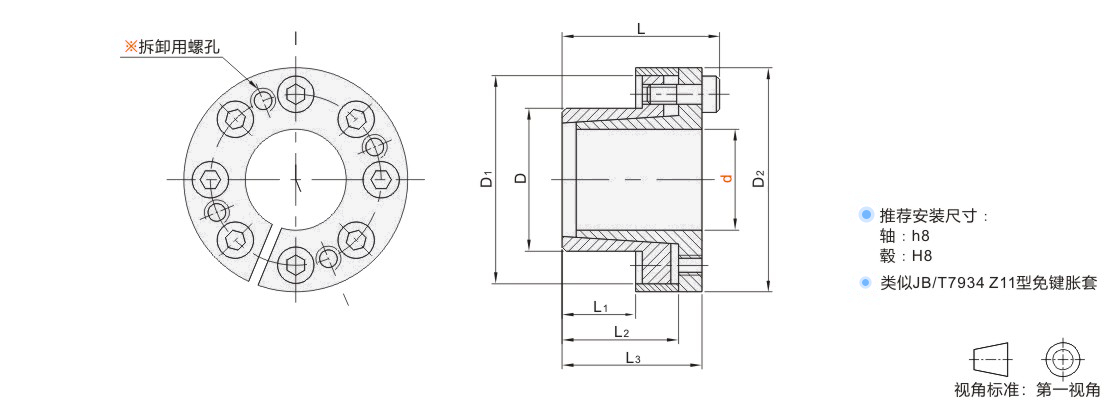

※ 拆卸用螺孔的螺径与锁紧螺栓相同。

选型参数

选型表

型号						D	L1		L2			L3			L			D1			D2			传递的轴向力				传递扭矩					接触面压强						DIN912-12.9级锁紧螺钉
代码				d																				传递的轴向力				传递扭矩					轴		毂				数量			规格				锁紧扭矩
代码				d																				Ft(KN)				Ft(Nm)					N/mm²		N/mm²				数量			规格				Ts(Nm)
JT-VDTSD JT-VDTSU				8		15	12		21			22			25			24			27			10				39					299		159				3			M4×10				5.2
				9		16	14		23			26			30			25			28							44					227		128				4			M4×12
				10		16												25			28							49					205		128
				11		18												28			32							53					186		114
				12		18												28			32							58					171		114
				14		23												33			38							68					146		89
				15		24	16		29			36			42			40			45			16				120					196		123							M6×18				17
				16		24	16		29			36			42			40			45			16				128					184		123
				17		26	18		31			38			44			42			47			21				176					184		127
				18		26												42			47							191					194		134
				19		27												43			49							202					183		129
				20		28												44			50							213					174		124
				22		32	25		38			45			51			48			54							234					114		78
				24		34												50			56							255					105		74				6
				25		34												50			56							266					100		74
				28		39												55			61			27				373					112		81
				30		41												57			62			32				480					126		92
				32		43												59			65			32				511					98		73				8
				35		47	32		45			52			58			62			69			43				747					120		89
				38		50												66			72			43				811					110		84
				40		53												69			75			48				959					110		83
				42		55												71			78			48				1007					105		80
				45		59	45		62			70			78			80			86			79				1781					130		99							M8×22				42
				48		62												81			87			79				1900					122		94
				50		65												84			92			99				2473					117		90
				55		71	55		72			80			88			92			98							2721					106		82				9
				60		77												98			104							2968					97		76
				65		84												105			111							3215					90		69

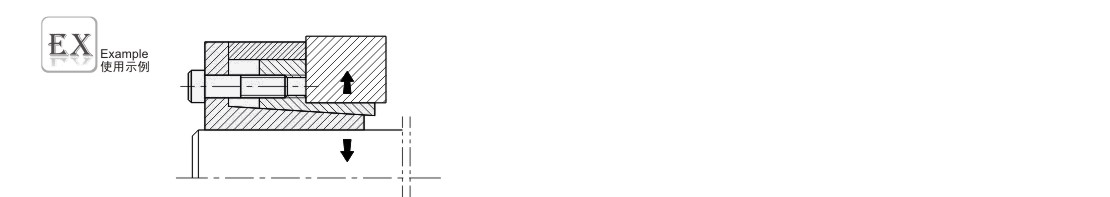

使用示例
