选择代码

代码参数

台阶位置

材质

螺纹旋向

表面处理

配合形式

选型参数

丝杠外径D(mm) *

丝杠长度L(mm) *

70~1200/0.5

台阶长度T(mm) *

3~320/0.5

台阶长度S(mm) *

3~320/0.5

台阶直径Q(mm) *

台阶直径E(mm) *

3.5~38.5/0.5

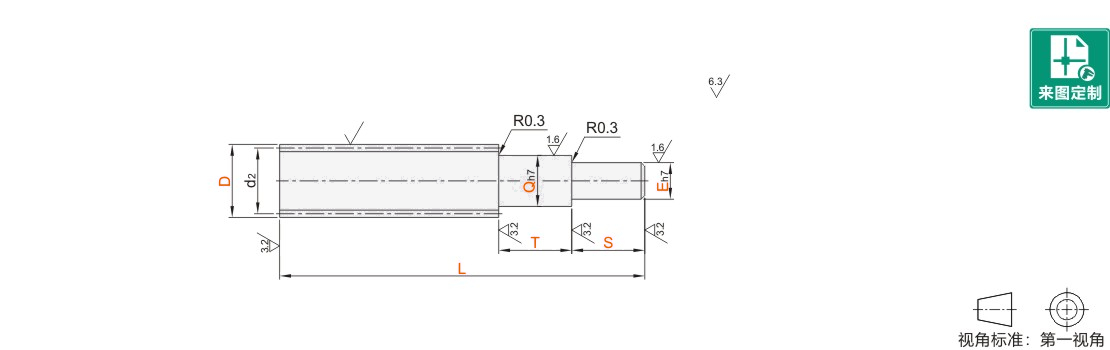

30度梯形丝杠一端二阶型

图片仅供参考

30度梯形丝杠一端二阶型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	螺纹旋向	配合形式	材质	表面处理	类型
JT-IQFSU	左旋	标准型	S45C	发黑	一端二阶标准型
JT-IQFSX	左旋	标准型	SUS303	—	一端二阶标准型
JT-IQFSL	左旋	通配型	S45C	发黑	一端二阶标准型
JT-IQFDU	右旋	标准型	S45C	发黑	一端二阶标准型
JT-IQFDX	右旋	标准型	SUS303	—	一端二阶标准型
JT-IQFDL	右旋	通配型	S45C	发黑	一端二阶标准型

通配型梯形丝杠和螺帽配合会有较大间隙，如需紧配请选择标准型。

丝杠端部存在工艺孔。

选型参数

选型表

型号		最小单位0.5			Q 选择	最小单位0.5	螺距 P	有效直径 d2	螺纹牙根直径 (min)	螺纹升角
代码	D	L	T	S	Q 选择	E	螺距 P	有效直径 d2	螺纹牙根直径 (min)	螺纹升角
左旋 JT-IQFSU JT-IQFSX JT-IQFSL 右旋 JT-IQFDU JT-IQFDX JT-IQFDL	12	70~1000	3≤T≤Q×8 Q≤9时T,S为 Q的6倍以下。	3≤S≤E×8 Q≤9时T,S为 Q的6倍以下。	7 8 9	Q/2≤E≤Q-1.5	2	11	9.2	3°19´
	14				7 8 9 10		3	12.5	10.1	4°22´
	16				8 9 10 12		3	14.5	12.1	3°46´
	18	80~1200			8 9 10 12		4	16	13.1	4°33´
	20	120~1200			9 10 12 14 15		4	18	15.1	4°03´
	22				9 10 12 14 15		5	19.5	16.1	4°40´
	25				10 12 14 15 16 17			22.5	19	4°03´
	28				12 14 15 16 17 20			25.5	22	3°34´
	32				12 14 15 16 17 20 25		6	29	24.5	3°46´
	36	150~1200			16 17 20 25			33	28.5	3°19´
	40	150~1200			17 20 25 30			37	32.5	2°57´
	(50)	200~1200			25 30 35 40		8	46	40.4	3°10´

( )内的规格不适用JT-IQFSL/JT-IQFDL通配型。

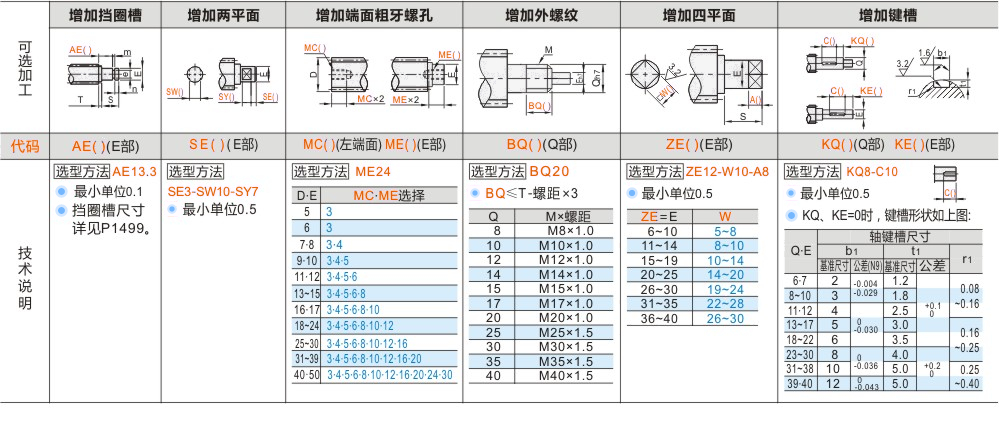

可选加工参数

产品名称

暂未上传文档资料
