产品详情
文档下载

代码	材质	表面处理/颜色	类型
JT-VQASSU	SUS304	镜面抛光	锥孔型 ● 经济型
JT-QASSU	SUS316	镜面抛光	锥孔型 ● 普通型
JT-LQASSU	SUS316	镜面抛光	锥孔型 ● 精密型

特点：
● 采用不锈钢材质，耐腐蚀性优异。
● 重载型铰链，用于各种重载门的安装。
用途：
● 适用于半导体设备，医疗设备，重型箱体。

选型参数

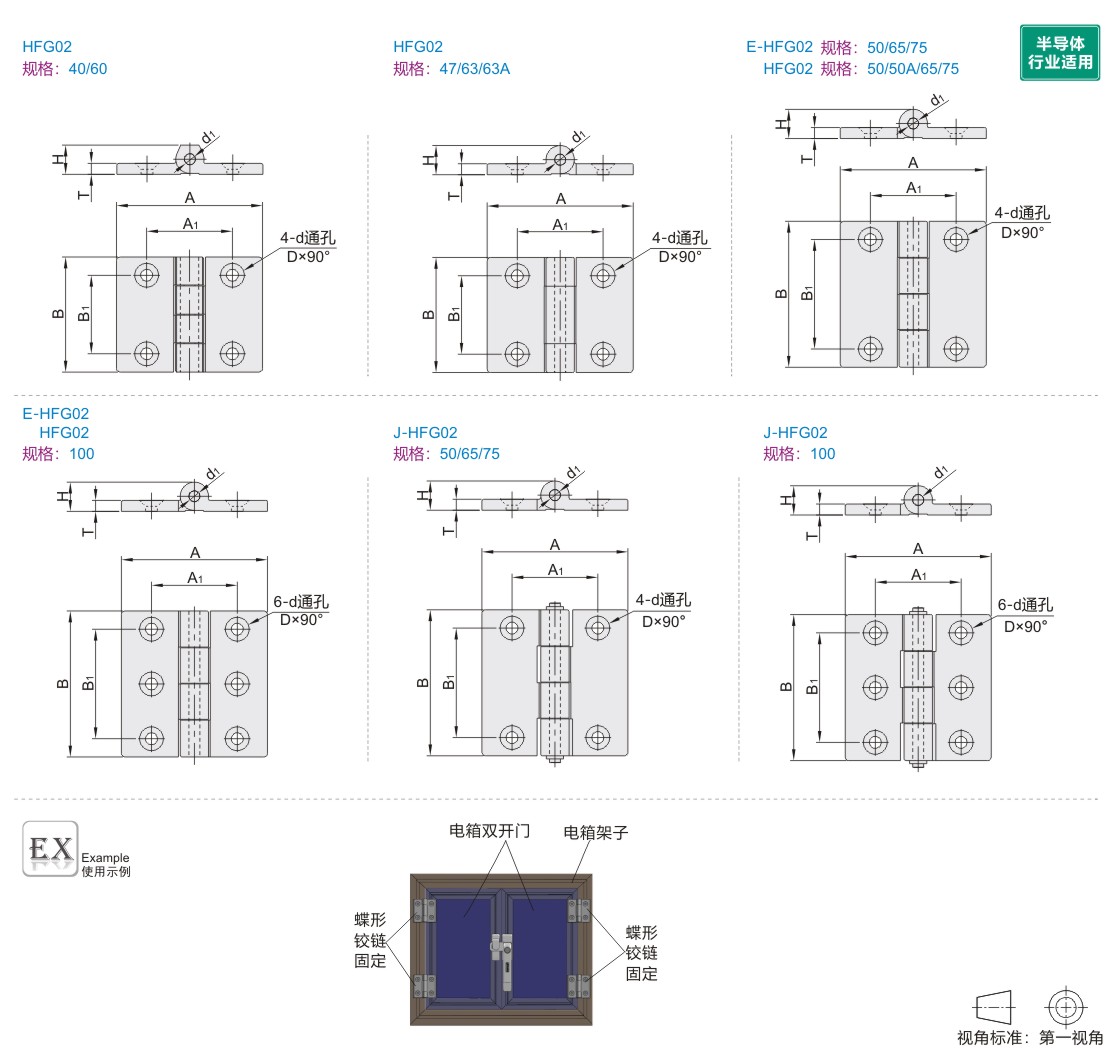

选型表

型号		A			B			A1					B1			H				T				D				d			d1			负载 (kg)			实测重量 (kg/pcs)
代码	规格	A			B			A1					B1			H				T				D				d			d1			负载 (kg)			实测重量 (kg/pcs)
JT-QASSU	40	40			40			25					25			9				5				10.4				5.2			4			30			0.06
	47	48			47			32					30			14				5				11				5.5			6			35			0.10
	50	50			50			30					30			12				6				12.6				6.5									0.11
	50A	50			50			35					35			12				6				12.6				6.5									0.11
	60	60			60			36					36			15				8				16.3				8.3			8			40			0.19
	63	62			63			42					37			14				5				13				6.5			6			45			0.15
	63A	80			63			47					43			16				6				13							8						0.23
	65	65			65			40					35			14								12.6							6						0.19
	75	75			75			50					40			15															7			65			0.26
	100	100			100			60					60			16															8			85			0.44
JT-VQASSU JT-LQASSU	50	50			50			30					30			12															6			35			0.11
	65	65			65			40					35			14															6			45			0.19
	75	75			75			50					40			15															7			65			0.26
	100	100			100			60					60			16															8			85			0.44

容许负载为使用2个时的数值。
