研磨滚珠丝杠标准螺帽型 C5级

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	精度等级	材质 / 丝杠	材质 / 螺帽	热处理 / 丝杠	热处理 / 螺帽	硬度 / 丝杠	硬度 / 螺帽	类型
JT-IMCQD	C5	S55C	SCM415H	高频	渗碳淬火	56~62HRC	56~62HRC	标准螺帽型

怡合达不保证滚珠丝杠组装后的噪音值。
丝杠端部存在工艺孔。

选型参数

选型表

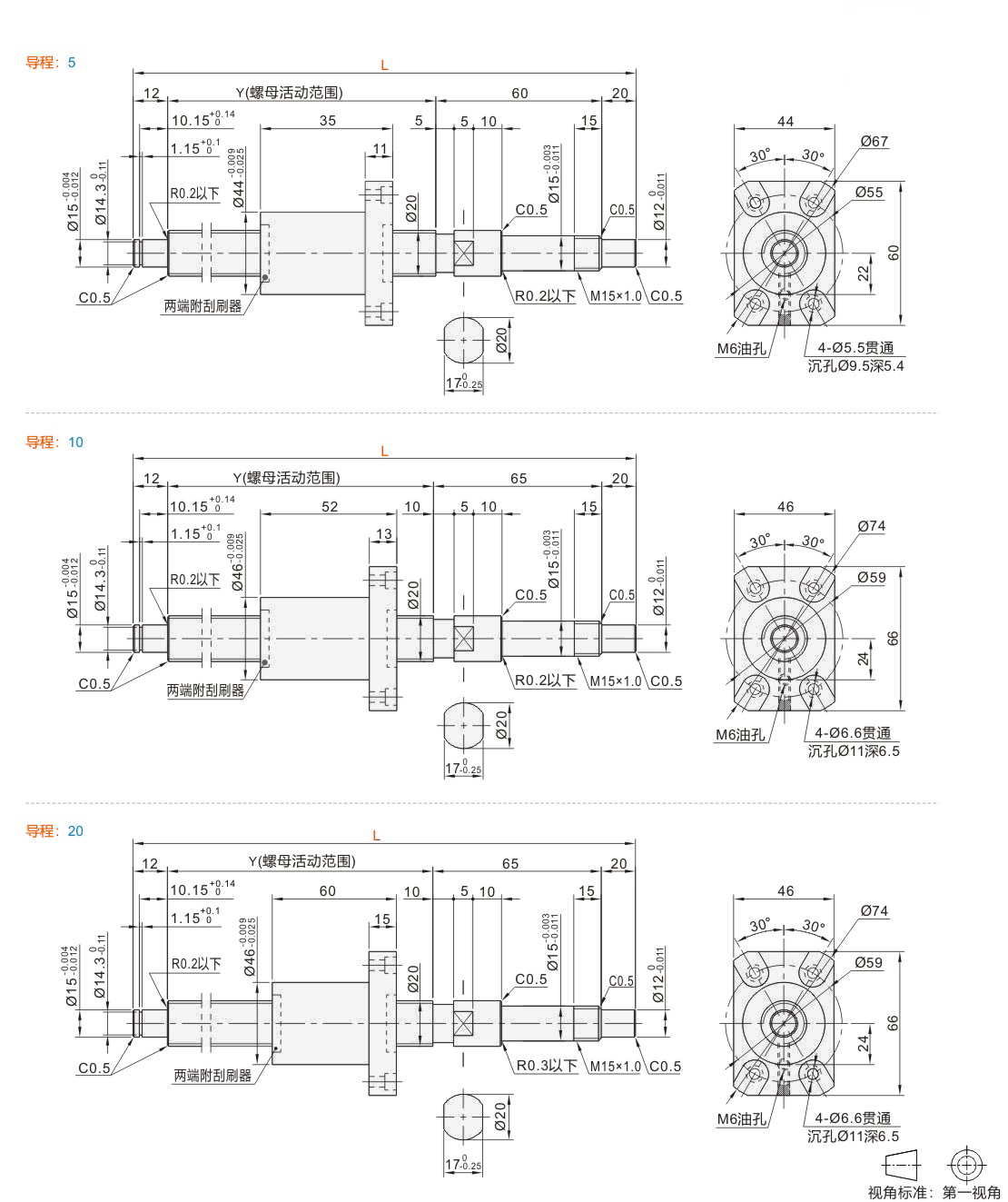

型号			L	精度等级	螺母环圈数	螺纹旋向	轴方向间隙	Y	额定荷重(Kgf)
代码	丝杠轴径	导程	最小单位1	精度等级	螺母环圈数	螺纹旋向	轴方向间隙	Y	C(动)	Co(静)
JT-IMCQD	20	5	200~ 2000	C5	3.8	右旋	C5T (0 .005mm以下)	L-92	1000	2240
		10			3.8			L-97	1530	3280
		20			1.8			L-97	1040	2170

研磨滚珠丝杠与丝杠支座组件的推荐组合

代码	丝杠轴径	导程	支座形状	推荐丝杠固定座	推荐丝杠支撑座
JT-IMCQD	20	5 10 20	圆法兰	JT-IVXSD-15(请在怡合达网站搜索查看)	JT-IVXDD-15(请在怡合达网站搜索查看)
			方形	JT-IVXFD-15(请在怡合达网站搜索查看)	JT-IVXQD-15(请在怡合达网站搜索查看)

研磨滚珠丝杠与螺帽支架组合（螺帽支架请在怡合达网站搜索查看）

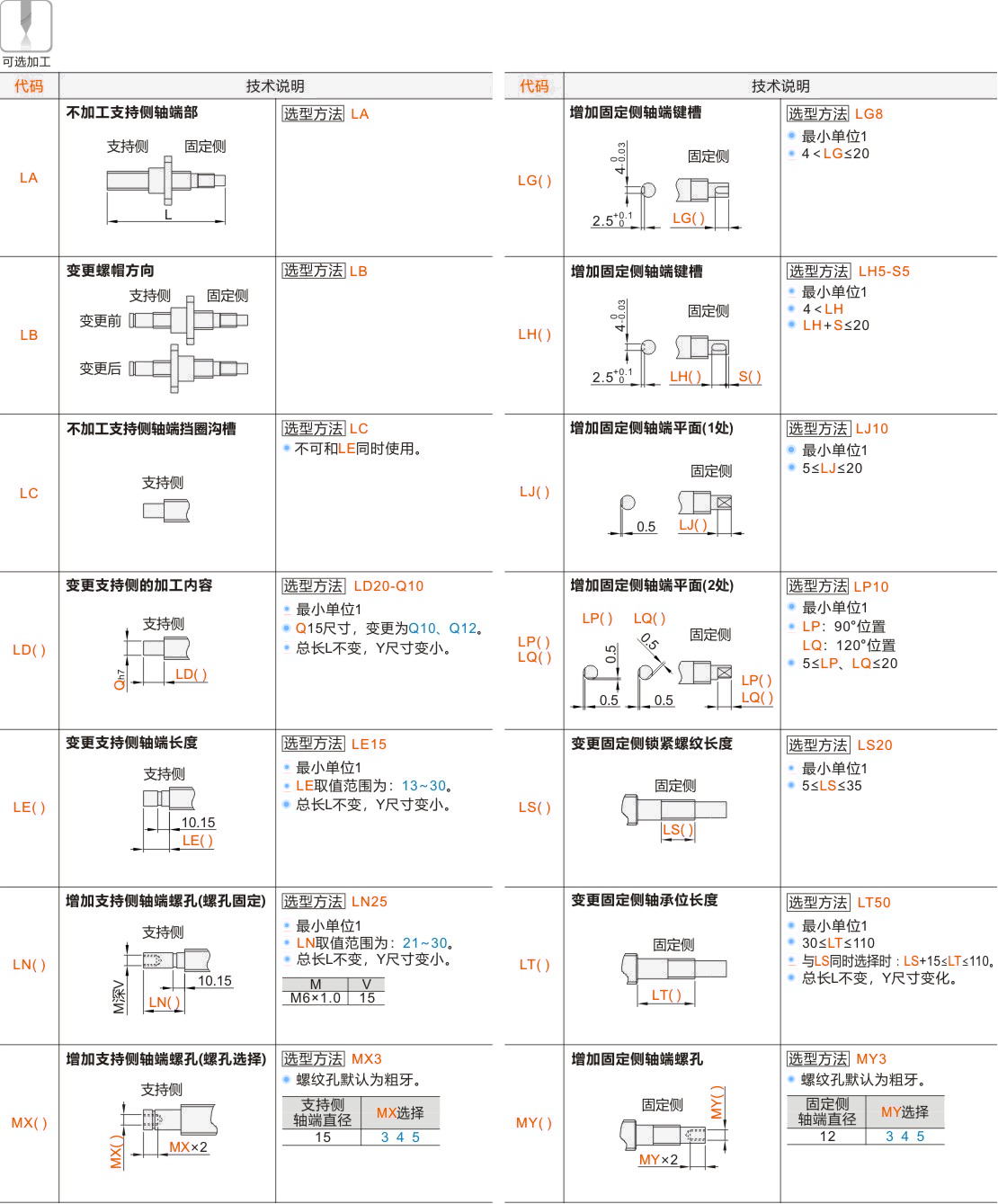

可选加工参数

暂未上传文档资料

研磨滚珠丝杠 标准螺帽型 C5级
