VAJ系列斜角型拖链接头

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	内高	打开方式	腔数	材质	颜色	允许温度	阻燃等级	类型
JT-KBLSD	21	内径打开	单腔	工程塑料	黑色	-40°C~ 120°C	UL94-V2	一般用 ● 加强型
JT-KBLSU	21	外径打开	单腔	工程塑料	黑色	-40°C~ 120°C	UL94-V2	一般用 ● 加强型
JT-KBLDD	25	内径打开	单腔	工程塑料	黑色	-40°C~ 120°C	UL94-V2	一般用 ● 加强型
JT-KBLDU	25	外径打开	单腔	工程塑料	黑色	-40°C~ 120°C	UL94-V2	一般用 ● 加强型
JT-KBLUD	35	内径打开	单腔	工程塑料	黑色	-40°C~ 120°C	UL94-V2	一般用 ● 加强型
JT-KBLUU	35	外径打开	单腔	工程塑料	黑色	-40°C~ 120°C	UL94-V2	一般用 ● 加强型
JT-KBLQD	45	内径打开	单腔	工程塑料	黑色	-40°C~ 120°C	UL94-V2	一般用 ● 加强型
JT-KBLQU	45	外径打开	单腔	工程塑料	黑色	-40°C~ 120°C	UL94-V2	一般用 ● 加强型

特点：开启方便、高稳定、结实耐用通用型拖链。本系列拖链包含一套接头（移动端、固定端各一个）。
本系列拖链不包含分隔片，分隔片需单独购买。

----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

接头

代码	类型	适用拖链内高	梳状板	材质	颜色	允许温度	阻燃等级
JT-KNLSD	加强型拖链用	21	有	工程塑料	黑色	-40°C~ 120°C	UL94-HB
JT-KNLSU		21	无
JT-KNLDD		25	有
JT-KNLDU		25	无
JT-KNLUD		35	有
JT-KNLUU		35	无
JT-KNLQD		45	有
JT-KNLQU		45	无

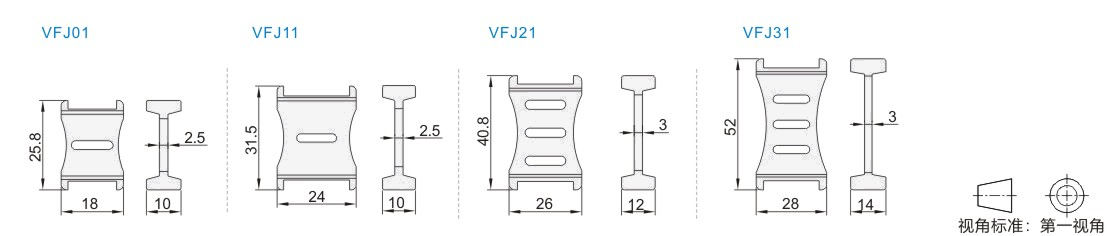

分隔片

代码	类型	材质	颜色	允许温度	阻燃等级	适用拖链代码
代码	类型	材质	颜色	允许温度	阻燃等级	适用拖链代码	VFJ01	加强型拖链用	工程塑料	黑色	-20°C~80°C	UL94-V0	JT-KBLSD
VFJ11	JT-KBLDD
VFJ21	JT-KBLUD
VFJ31	JT-KBLQD

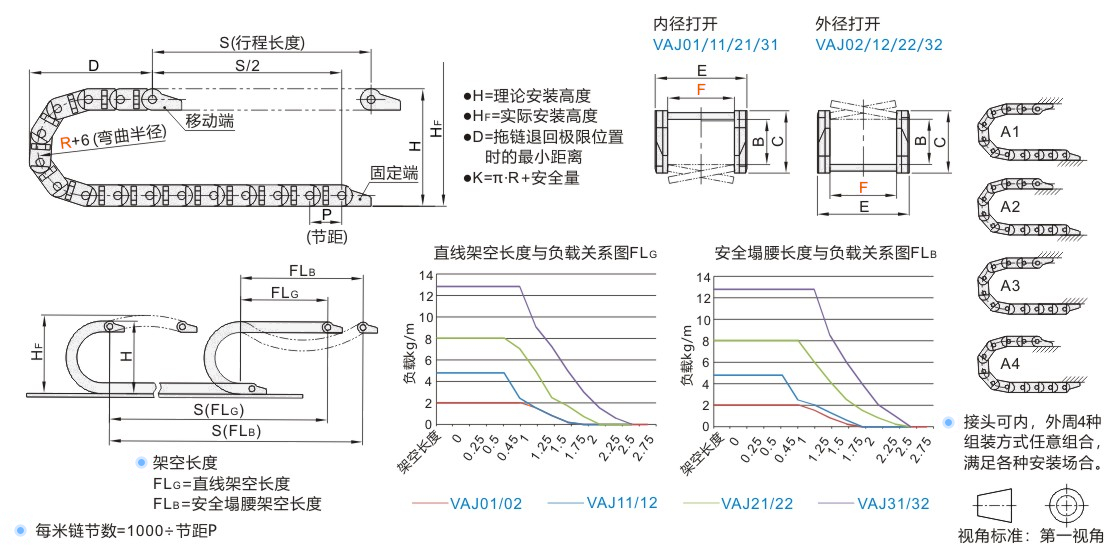

选型参数

拖链

型号		弯曲半径 R	链节数 N	接头	节距 P	最大电缆直径	内高 B	外高 C	外宽 E	实际安装高度HF	理论安装尺寸
代码	内宽 F										H	D	K
代码	内宽 F										H	D	K	JT-KBLSD JT-KBLSU	38	48	1~	JT-KNLSD	33.3	18	21	28	51.5	149	124	112	220	≈0.53
75	203	178	139	305											38								51.5					≈0.53
50	48	63.5	149	124	112	220	≈0.56
50	75	63.5	203	178	139	305	≈0.56
68	48	81.5	149	124	112	220	≈0.63
68	75	81.5	203	178	139	305	≈0.63
JT-KBLDD JT-KBLDU	38	55	JT-KNLDD JT-KNLDU	46	23	25	35	54	170	145	142	265	≈0.83
	38	75						54	210	185	162	330	≈0.83
	57	55						73	170	145	142	265	≈0.91
		75							210	185	162	330
		100							260	235	187	410
	77	55						93	170	145	142	265	≈1.01
		75							210	185	162	330
		100							260	235	187	410
	103	55						119	170	145	142	265	≈1.15
		75							210	185	162	330
		100							260	235	187	410
JT-KBLUD JT-KBLUU	50	75	JT-KNLUD JT-KNLUU	56	32	35	50	66	235	200	184	350	≈1.17
	50	125						66	335	300	234	505	≈1.17
	75	75						91	235	200	184	350	≈1.30
	75	125						91	335	300	234	505	≈1.30
	100	75						116	235	200	184	350	≈1.39
	100	125						116	335	300	234	505	≈1.39
JT-KBLQD JT-KBLQU	100	125	JT-KNLQD JT-KNLQU	67	42	45	64	120	354	314	258	530	≈1.93
	100	200						120	504	464	333	765	≈1.93
	125	125						145	354	314	258	530	≈2.03
	125	200						145	504	464	333	765	≈2.03
	150	125						170	354	314	258	530	≈2.17
	150	200						170	504	464	333	765	≈2.17

在选择安装高度时，应当参考表中实际安装高度HF值。
架空长度请参考架空长度与负载关系图，超长或超载时请致电怡合达。
如果是首次选用，则有可能拖链长度不够，建议多选1、2节做备用，安装时再进行拆卸调整。
拖链理论长度计算公式请参考拖链产品简介或登录怡合达电商平台使用选型小工具进行计算。

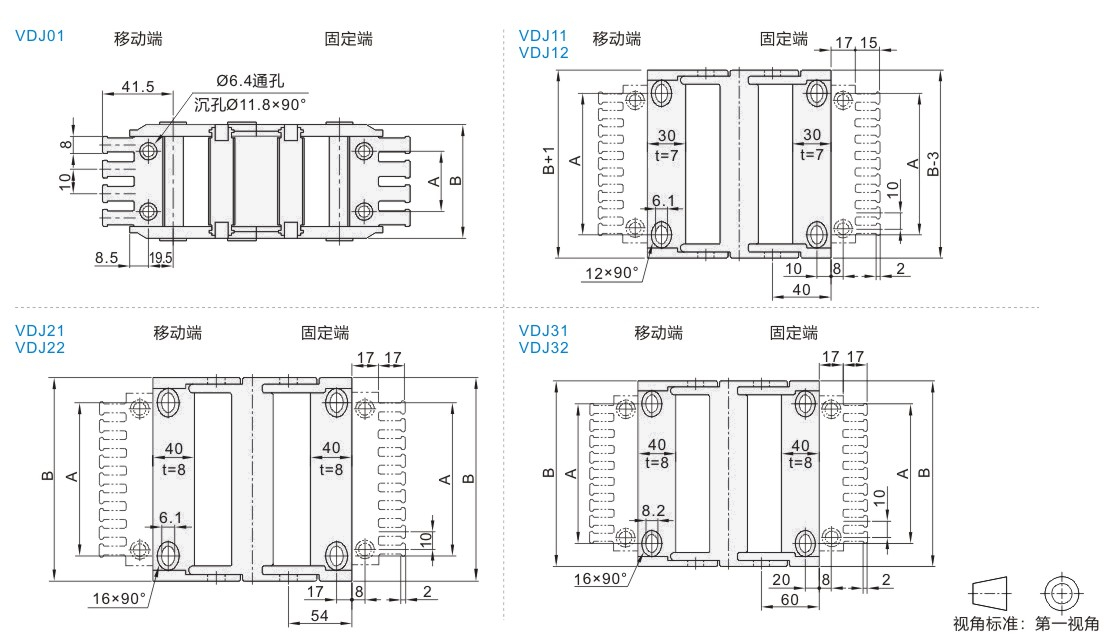

接头

型号		A	B	适用拖链
代码	内宽F	A	B	适用拖链
JT-KNLSD JT-KNLSU	38	24	51.5	JT-KBLSD JT-KBLSU
	50	36	63.5
	68	54	81.5
JT-KNLDD JT-KNLDU	38	25	54	JT-KBLDD JT-KBLDU
	57	44	73
	77	64	93
	103	90	119
JT-KNLUD JT-KNLUU	50	30	68	JT-KBLUD JT-KBLUU
	75	55	93
	100	80	118
JT-KNLQD JT-KNLQU	100	78	120	JT-KBLQD JT-KBLQU
	125	103	145
	150	128	170
