分度销薄壁复位自锁型

图片仅供参考

分度销薄壁复位自锁型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	销头形状	旋钮 / 材质	主体 / 材质	主体 / 表面处理	销 / 材质	弹簧 / 材质	类型
JT-WBMXS	球面型	尼龙6	SUM22L	镀锌	SUS303	SWP-B	薄壁型 ● 复位型
JT-WBMXD	球面型	尼龙6	SUM22L	镀锌	SUS303	SWP-B	薄壁型 ● 自锁型

选型参数

选型表

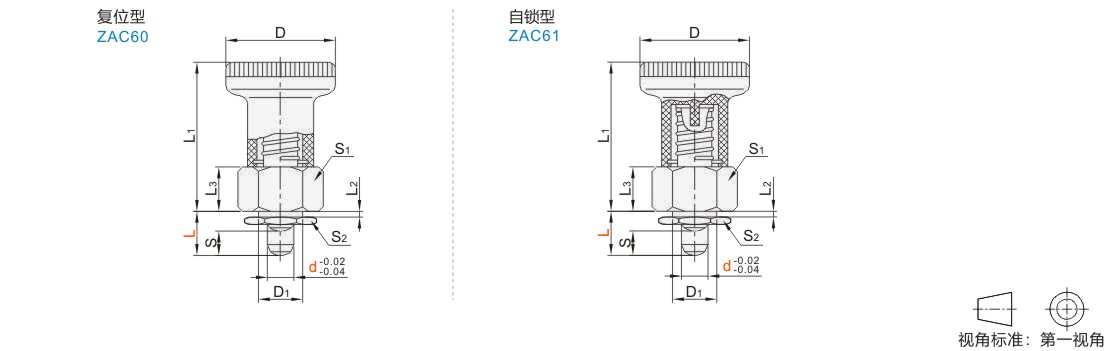

型号		L	S	D	D1	L1	L2	L3	S1	S2	负载(N)
代码	d	L	S	D	D1	L1	L2	L3	S1	S2	min.	max.
复位型 JT-WBMXS 自锁型 JT-WBMXD	6	8.5	6	25	10	34	1~5	10	17	14	8.5	22
	6	10.5	6	25	10	34		10	17	14	8.5	22
	8	10	7.5	31	12	40		12	19	16	15.5	28
	8	12	7.5	31	12	40		12	19	16	15.5	28

Kgf=N×0.101972
