圆柱头止动螺钉全牙粗牙

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	螺纹	主体 / 材质	主体 / 表面处理	主体 / 强度等级	挡块 / 材质	挡块 / 颜色	挡块 / 硬度	附件(1个六角螺帽) / 材质	附件(1个六角螺帽) / 表面处理	类型
JT-YNBOD	粗牙	SCM435	铬酸盐光泽处理	10.9	聚氨酯	黑色	肖氏A90	SS400	铬酸盐光泽处理	调节型 ● 平头圆柱小挡块
JT-YNBOX	粗牙	SCM435	铬酸盐光泽处理	10.9	聚甲醛	白色	—	SS400	铬酸盐光泽处理	调节型 ● 平头圆柱小挡块
JT-YNBXD	粗牙	SUS304	—	—	聚氨酯	黑色	肖氏A90	SUS304 相当	—	调节型 ● 平头圆柱小挡块
JT-YNBXX	粗牙	SUS304	—	—	聚甲醛	白色	—	SUS304 相当	—	调节型 ● 平头圆柱小挡块

适用于中小型移动机构和定位机构，如需支撑大型工件，推荐选择挡块
烧结工艺的产品(TDC61/TDC62/TDC63/TDC66/TDC71/TDC72/JT-YNMFD/JT-YNMFU)。
挡块采用粘结工艺。
螺母T厚度标准：JT-YNBOD/JT-YNBOX依据GB/T 6170 ；JT-YNBXD/JT-YNBXX依据DIN 934。

选型参数

选型表

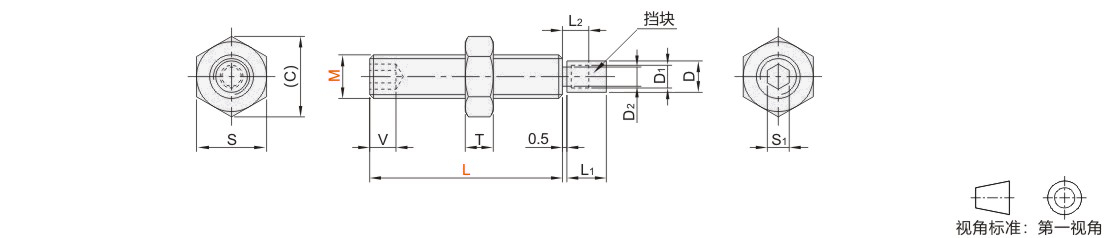

型号		L	L1	L2	T (JT-YNBOD/JT-YNBOX)		T (JT-YNBXD/JT-YNBXX)		D	D1	D2	S	S1	(C)	V
代码	M	L	L1	L2	max	min	max	min	D	D1	D2	S	S1	(C)	V
(SCM435) JT-YNBOD JT-YNBOX (SUS304) JT-YNBXD JT-YNBXX	4	10 15 20 25 30 35	4.5	3	3.2	2.9	3.2	2.9	3.1	2.1	1.6	7	2	8.1	2.2
	5	10 15 20 25 30 35 40			4.7	4.4	4	3.7	4	2.6	2.2	8	2.5	9.2	2.8
	6	15 20 25 30 35 40 45 50 60			5.2	4.9	5	4.7	4.8	3	2.6	10	3	11.5	3
	8	25 30 35 40 45 50 60	5.5	4	6.8	6.44	6.5	6.14	6.5	5.5	5.1	13	4	15	4
	10	30 35 40 45 50 60 70	5.5	4	8.4	8.04	8	7.64	8.3	7.3	6.9	17	5	19.6	5
	12	30 40 50 60 70	6	4.5	10.8	10.37	10	9.64	10	8.6	8	19	6	21.9	6
