规格 *

带座轴承标准型可调菱形座

图片仅供参考

带座轴承标准型可调菱形座

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质 / 轴承座	材质 / 轴承	类型
JT-VXNXSG	HT200灰铸铁	GCr15	经济型
JT-XNXSG	HT200灰铸铁	GCr15	标准型

轴承内径公差：H7
外形非安装尺寸公差：CT9
轴承座与轴承芯为过渡配合，
交货产品轴承芯略有倾斜为正常现象
安装后锁紧螺栓会自动调正。
不承诺品牌。

选型参数

选型表

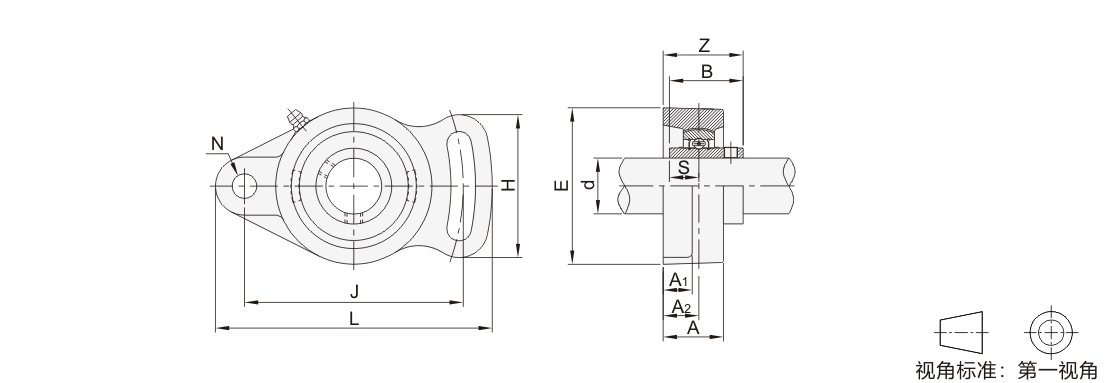

型号		国标型号	d	L	J	H	A	A1	A2	E	N	S	B	Z	安装孔尺寸(Δ) 公差	安装孔位置度偏差x	螺栓	紧定扭力 ( N·m)	基本额定载荷(N)		重量 (g)
代码	规格	国标型号	d	L	J	H	A	A1	A2	E	N	S	B	Z	安装孔尺寸(Δ) 公差	安装孔位置度偏差x	螺栓	紧定扭力 ( N·m)	动载荷Cr	静载荷Cor	重量 (g)
经济型 JT-VXNXSG 标准型 JT-XNXSG	201	UCFA201	12	102	78	50	25.5	12	15	60	10	12.7	31	33.3	±0.5	0.6	M8	8	12800	6650	470
	202	UCFA202	15
	203	UCFA203	17
	204	UCFA204	20
	205	UCFA205	25	125	98	65	27	14	16	68	12	14.3	34	35.7			M10	17	14000	7880	680
	206	UCFA206	30	144	117	72	31	14	18	80	12	15.9	38.1	40.2			M10	17	19500	11200	1000
	207	UCFA207	35	161	130	82	34	16	19	90	14	17.5	42.9	44.4		0.8	M12	29	25700	15200	1500
	208	UCFA208	40	175	144	87	36	16	21	100	14	19	49.2	51.2			M12	29	29600	18200	1900
	209	UCFA209	45	181	148	90	38	18	22	108	16		49.2	52.2			M14	47	31850	20800	1700
	210	UCFA210	50	190	157	94	40	18	22	115	16		51.6	54.6			M14	47	35100	23200	2000
