引导式双轴承座组件

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	代码分类	材质 / 轴承	材质 / 轴承座	表面处理 / 轴承座
JT-XARSD	类型 / 圆法兰	钢	S45C	发黑
JT-XARDD	类型 / 方法兰	钢	S45C	发黑
JT-XARUD	类型 / 对边法兰	钢	S45C	发黑
JT-XARSU	类型 / 圆法兰	钢	S45C	喷细砂无电解镀镍
JT-XARDU	类型 / 方法兰	钢	S45C	喷细砂无电解镀镍
JT-XARUU	类型 / 对边法兰	钢	S45C	喷细砂无电解镀镍
JT-XARSQ	类型 / 圆法兰	钢	A2017	喷细砂本色阳极氧化
JT-XARDQ	类型 / 方法兰	钢	A2017	喷细砂本色阳极氧化
JT-XARUQ	类型 / 对边法兰	钢	A2017	喷细砂本色阳极氧化
JT-XARSF	类型 / 圆法兰	不锈钢	A2017	喷细砂本色阳极氧化
JT-XARDF	类型 / 方法兰	不锈钢	A2017	喷细砂本色阳极氧化
JT-XARUF	类型 / 对边法兰	不锈钢	A2017	喷细砂本色阳极氧化
JT-XARSX	类型 / 圆法兰	不锈钢	SUS304	—
JT-XARDX	类型 / 方法兰	不锈钢	SUS304	—
JT-XARUX	类型 / 对边法兰	不锈钢	SUS304	—

轴承精度：GB/T 307.1 0 级
相当于： JIS B 1514 0 级

由于B尺寸为负公差，因此轴承可能会突出0.1~0.2。
无挡圈型带座轴承，当负载超过额定负载时有脱落可能，请调整负载后重新安装即可正常使用。

选型参数

选型表

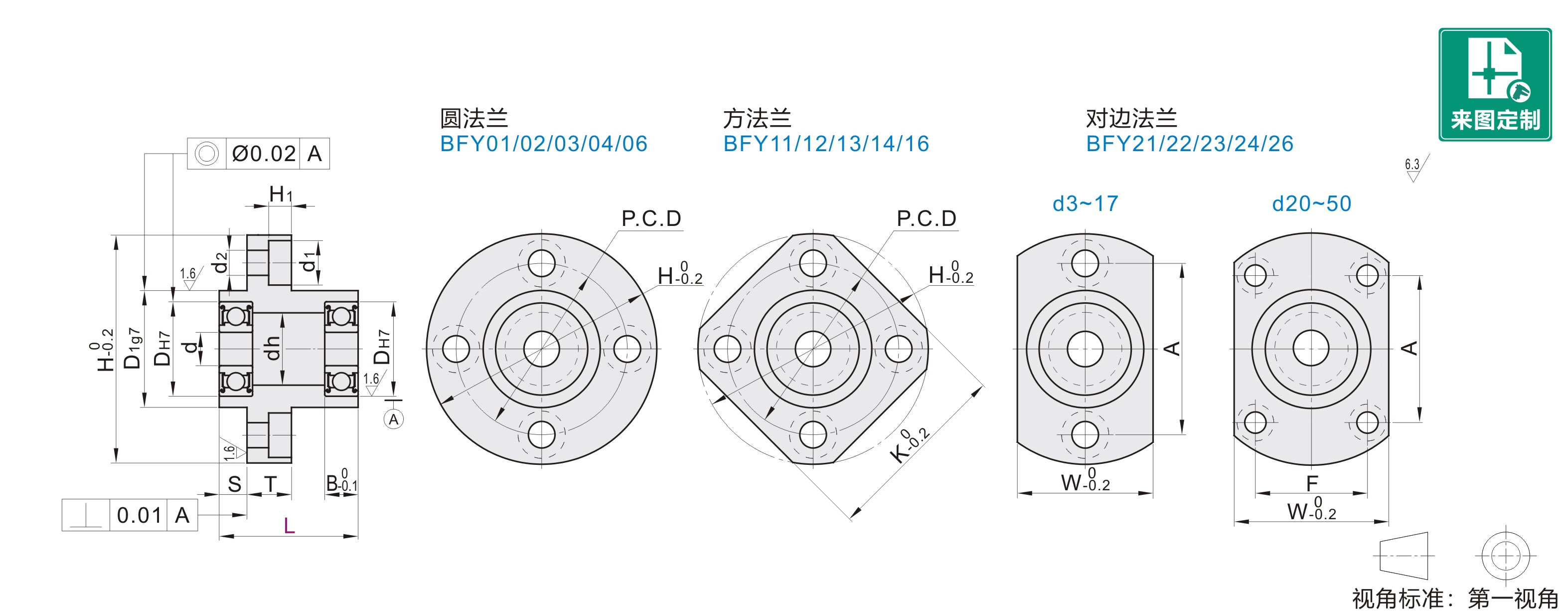

型号			L 选择	S	d	DH7		B	H	W	T	dh	D1g7		P.C.D	K	A	F	d1	d2	H1
代码	轴承型号	密封圈	L 选择	S	d	DH7		B	H	W	T	dh	D1g7		P.C.D	K	A	F	d1	d2	H1
圆法兰 JT-XARSD JT-XARSU JT-XARSQ JT-XARSF JT-XARSX 方法兰 JT-XARDD JT-XARDU JT-XARDQ JT-XARDF JT-XARDX 对边法兰 JT-XARUD JT-XARUU JT-XARUQ JT-XARUF JT-XARUX	623	ZZ (双盖式) ※VV (非接触式橡胶密封圈) DD (接触式橡胶密封圈)	20 30	5	3	10	+0.015 0	4	33	16	7	7	14	-0.006 -0.024	24	27	24	__	6.5	3.7	3.3
	624		20 30		4	13	+0.018 0	5	35	18	7	9	17		26	28	26		6.5	3.7	3.3
	605		25 35		5	14			38	20	8	10	18		28	30	28		8	4.7	4.3
	625		35 40	10	5	16			40	22		12	20	-0.007 -0.028	30	31	30
	606		25 40	5	6	17		6	41	23		13	21		31	32	31
	626		35 45	10	6	19	+0.021 0	6	44	25		15	24		34	34	34
	678		20 30	5	8	12	+0.021 0	3.5	35	18		10	16	-0.006 -0.024	26	28	26		6.5	3.7	3.3
	698		25 35			19	+0.021 0	6	44	25		15	24	-0.007 -0.028	34	34	34		8	4.7	4.3
	608		25 35			22		7	47	29		18	27		37	36	37
	628		35 45	10		24		8	50	32		20	30		40	37	40
	6700		20 30	5	10	15	+0.018 0	4	40	22		12	19		30	31	30
	6800		20 30			19	+0.021 0	5	44	25		15	24		34	34	34
	6900		25 40			22		6	47	29		19	27		37	36	37
	6000		35 50	10		26		8	52	34		22	32	-0.009 -0.034	42	39	42
	6200		45 55	15		30		9	56	38		24	36	-0.009 -0.034	46	42	46
	6701		20 30	5	12	18	+0.018 0	4	44	25		15	23	-0.007 -0.028	34	34	34
	6801		25 35	5		21	+0.021 0	5	47	29		17	26		37	36	37
	6901		35 50	10		24		6	50	31		21	30		40	38	40
	6001		35 50	10		28		8	54	36		24	34	-0.009 -0.034	44	40	44
	6201		45 55	15		32	+0.025 0	10	58	40		26	38	-0.009 -0.034	48	43	48
	6702		25 35	10	15	21	+0.021 0	4	47	29		18	26	-0.007 -0.028	37	36	37
	6802		25 35			24		5	50	32		20	30	-0.007 -0.028	40	37	40
	6902		35 60			28		7	59	37	10	25	35	-0.009 -0.034	47	45	47		9.5	5.7	5.3
	6002		45 65	15		32	+0.025 0	9	62	40		28	38		50	46	50
	6202		50 65	15		35	+0.025 0	11	66	44		29	42		54	49	54
	6803		30 40	10	17	26	+0.021 0	5	52	34		22	32		42	39	42		8	4.7	4.3
	6903		45 55	15		30	+0.021 0	7	60	38		27	36		48	46	48		95	57	5.3
	6003		50 65	15		35	+0.025 0	10	66	44		31	42		54	50	54
	6203		60 70	20		40	+0.025 0	12	72	50		34	48		60	54	60
	6704		30 40	10	20	27	+0.021 0	4	59	35		23	33		47	45	41	23	8	4.7	4.3
	6804		35 50	10		32	+0.025 0	7	62	40		28	38		50	46	44	24	9.5	5.7	5.3
	6904		50 65	15		37		9	72	47	11	34	45		59	54	54	24	11	6.8	6.3
	6004		60 70	20		42		12	77	54		36	50		64	59	56	32
	6204		65 70	20		47		14	81	58		40	54	-0.010 -0.040	68	62	59	34
	6805		35 50	15	25	37		7	72	47		34	45	-0.009 -0.034	59	54	54	24
	6905		35 50	15		42		9	77	54		36	50	-0.009 -0.034	64	59	55	32
	6005		60 80	20		47		12	88	58	13	41	54	-0.010 -0.040	72	67	63	36	14	9.2	8.3
	6205		65 80	20		52	+0.030 0	15	94	64	13	45	60	-0.010 -0.040	78	72	68	39	14	9.2	8.3
	6806		35 50	15	30	42	+0.025 0	7	77	54	11	36	50	-0.009 -0.034	64	59	56	32	11	6.8	6.3
	6906		35 50	15		47	+0.025 0	9	88	58	13	41	54	-0.010 -0.040	72	67	62	36	14	9.2	8.3
	6006		60 80	20		55	+0.030 0	13	96	66		48	62		80	73	70	40
	6206		70 80			62		16	104	74		55	70		88	79	77	44
	6007		70 80		35	62		14	104	74		55	70		88	79	75	44
	6207		70 90		35	72		17	126	88	20	64	84	-0.012 -0.047	105	95	92	51	17.5	11.2	11.2
	6008		80 90	25	40	68		15	114	82	13	60	78	-0.010 -0.040	96	86	80	54	14	9.2	8.3
	6208		70 90	20	40	80		18	134	96	20	74	92	-0.012 -0.047	113	102	98	56	17.5	11.2	11.2
	6010	ZZ (双盖式)	80		50	80		16	134	96		74	92		113	—	98	56
	6210	ZZ (双盖式)	100		50	90	+0.035 0	20	147	110		83	106		126	—	104	72

※ VV(非接触式橡胶密封圈)不适用于型号为67开始的型号及623、624、605、606的轴承。
※ VV(非接触式橡胶密封圈)、DD(接触式橡胶密封圈)、轴承材质为钢。

可选加工参数

暂未上传文档资料
