滚子轴承随动器可分离型

图片仅供参考

滚子轴承随动器可分离型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

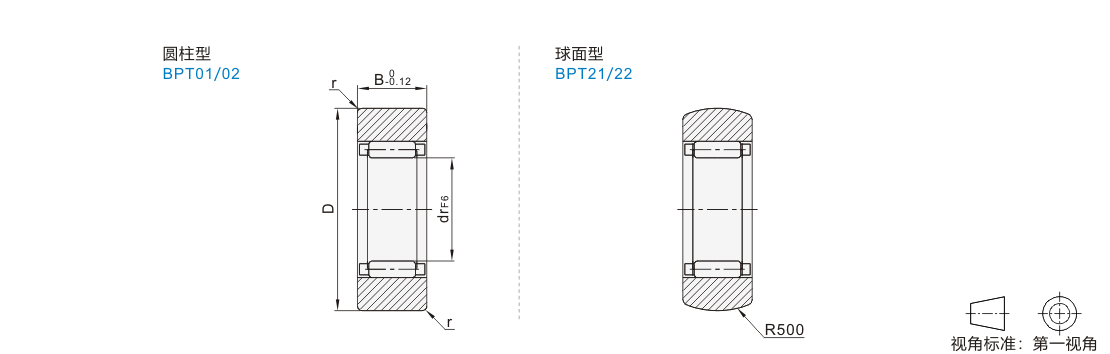

代码	材质	类型
JT-XFYSD	SUJ2	无内圈型 ● 圆柱型
JT-XFYSU	SUS440C	无内圈型 ● 圆柱型
JT-XFYUD	SUJ2	无内圈型 ● 球面型
JT-XFYUU	SUS440C	无内圈型 ● 球面型

圆柱型D公差：

D	公差
16	0 -0.008
19~30	0 -0.009
32~47	0 -0.011
52~80	0 -0.013
85~90	0 -0.015

球面型D公差:	0 -0.05

不承诺品牌。
工作温度-20~120℃，长期使用建议100℃以下。

不承诺品牌。
工作温度-20~120℃，长期使用建议100℃以下。

选型参数

选型表

型号		密封圈	drF6		D	B	r	基本额定负荷(KN)				极限转速 (rpm)	重量 (g)
型号								Cr(动)		Cor(静)
代码	规格							钢	不锈钢	钢	不锈钢
圆柱型 JT-XFYSD JT-XFYSU 球面型 JT-XFYUD JT-XFYUU	5	— (无密封圈)	7	+0.022 +0.013	16	7.8	0.5	2.53	2.28	2.55	2.3	16100	8.9
	6		10	+0.022 +0.013	19	9.8	0.5	3.75	3.37	4.53	4.08	10500	13.9
	8		12	+0.027 +0.016	24	9.8	1	4.17	3.75	5.45	4.9	8000	23.5
	10		14		30	11.8	1.5	8.33	7.5	9.05	8.15	6000	42.5
	12		16		32			8.9	8.01	10.05	9.05	5000	49.5
	15		20	+0.033 +0.020	35			9.12	8.2	10.75	9.68	3800	50
	17		22		40	15.8		14.2	12.78	17.75	15.98	3100	90
	20		25		47			16.1	14.49	21.45	19.3	2600	135
	25		30		52			16.45	14.8	23	20.7	1900	152
	30		38	+0.041 +0.025	62	19.8		23	20.7	34.75	31.28	1400	255
	35		42		72			24.8	22.32	39.75	35.78	1200	375
	40		50		80		2	23.75	21.38	39.25	25.33	900	420
	45		55	+0.049 +0.030	85			25.05	22.55	43.25	38.93	800	460
	50		60	+0.049 +0.030	90			25.75	23.18	45.75	41.18	700	500

上表中极限转速数值仅适用润滑脂型号，若采用油润滑的型号极限转速为上述数值的160%左右。
规格5~8为尼龙保持架，规格8以上为钢制保持架。
