方形丝杠支座（支撑侧）

图片仅供参考

方形丝杠支座（支撑侧）

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质 / ①	材质 / ②	材质 / ③	表面处理 / ①	类型
JT-IVOLD	S45C	不锈钢	弹簧钢	发黑	侧面带孔型 ● 支撑侧

构成零件

编号	零件名称	数量
①	轴承座本体	1
②	径向轴承 6级	1
③	C型挡圈	1

轴承已经封入适量锂皂基抗极压润滑脂。
使用不锈钢材质深沟球轴承，适用于中低转速、中低载荷用途。
适用锂电行业：禁铜、锌材质。

选型参数

选型表

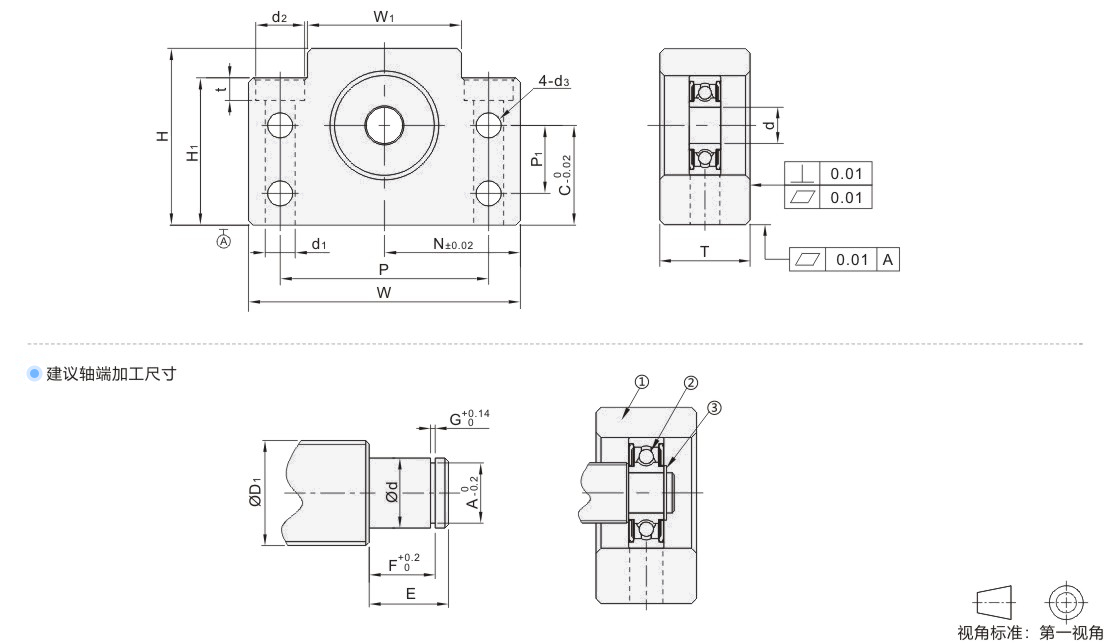

型号		Ød	T	W	H	C	W1	H1	P	P1	Ød1	Ød2	t	Ød3	N	建议轴端加工尺寸							使用C型挡圈
代码	规格															搭配丝杠轴径	轴端部外径		挡圈沟槽尺寸
代码	规格															ØD1	Ød		ØA	E	F	G
JT-IVOLD	10	8	20	60	39	22	34	32.5	46	15	6.6	11	5	5.5	30	12/14/15	8	-0.005 -0.012	7.6	10	7.9	0.9	TBP01-8
	12	10		60	43	25	35	32.5	46	18			1.5		30	14/15/16	10	-0.005 -0.012	9.6	11	9.15	1.15	TBP01-10
	15	15		70	48	28	40	38	54	18			6.5		35	18/20	15	-0.005 -0.014	14.3	13	10.15		TBP01-15
	17	17	23	86	64	39	50	55	68	28	9	14	8.5	6.6	43	20/25	17	-0.005 -0.014	16.2	16	13.15		TBP01-17
	20	20	26	88	60	34	52	50	70	22	9	14	8.5	6.6	44	25/28/30	20	-0.005 -0.014	19	19	13.35	1.35	TBP01-20
	25	25	30	106	80	48	64	70	85	33	11	17.5	11	9	53	30/32/36	25	-0.005 -0.014	23.9	20	16.35	1.35	TBP01-25
	30	30	32	128	89	51	76	78	102	33	14	20	13	11	64	36/40	30	-0.005 -0.015	28.6	21	17.75	1.75	TBP01-30
	35	35	32	140	96	52	88	79	114	35	14	20	13	11	70	40/45	35	-0.008 -0.019	33	22	18.75	1.75	TBP01-35
	40	40	37	160	110	60	100	90	130	37	18	26	17.5	14	80	50	40	-0.008 -0.019	38	23	19.95	1.95	TBP01-40
	50	50	40	170	130	70	106	95	138	40					85	63	50	-0.008 -0.018	47	27	22.2	2.2	TBP01-50
	60	60	45	190	150	85	130	110	160	50					95	80	60	-0.009 -0.029	57	29	24.2	2.2	TBP01-60
