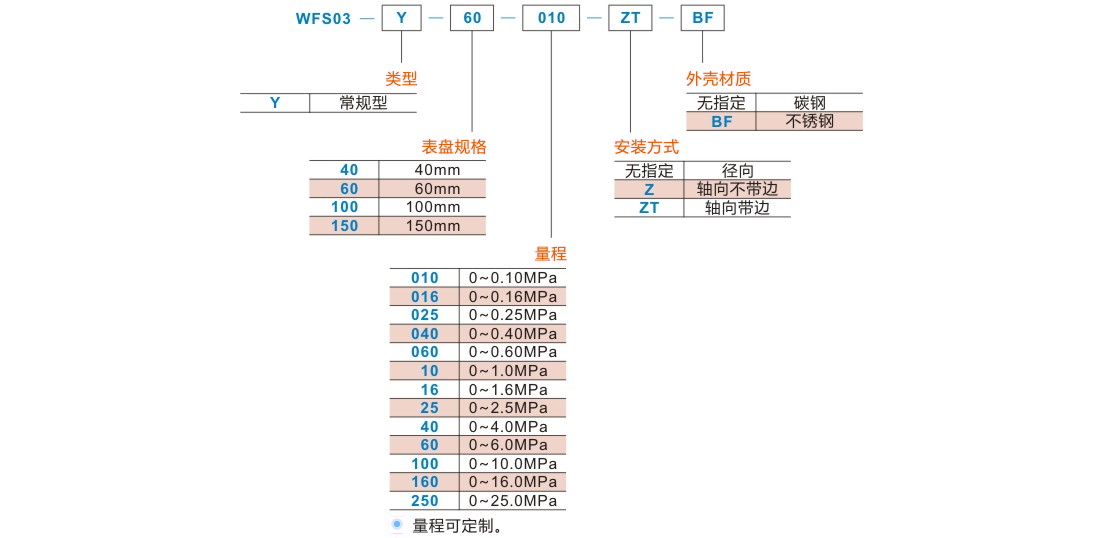

选择代码

选型参数

类型 *

表盘规格 *

量程 *

安装方式 *

外壳材质 *

机械式一般压力表

图片仅供参考

机械式一般压力表

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

表盘规格	精度等级	测量范围MPa	测量范围MPa	安装螺纹	安装方式 / 轴向带边	安装方式 / 轴向不带边	安装方式 / 径向	材质 / 碳钢款	材质 / 不锈钢款	使用环境条件	温度影响
40mm	2.5	0~0.1MPa、0~0.16MPa、0~0.25MPa、0~0.4MPa 、0~0.6MPa 、0~1MPa 、	0~1.6MPa、0~2.5MPa、0~4MPa、0~6MPa、0~10MPa、0~16MPa、0~25MPa	M10×1.0	—				—	使用温度-40~70℃，相对湿度≤85%	使用温度偏离20±5℃，≤0.4%/10℃
60mm	2.5	0~0.1MPa、0~0.16MPa、0~0.25MPa、0~0.4MPa 、0~0.6MPa 、0~1MPa 、	0~1.6MPa、0~2.5MPa、0~4MPa、0~6MPa、0~10MPa、0~16MPa、0~25MPa	M14×1.5						使用温度-40~70℃，相对湿度≤85%	使用温度偏离20±5℃，≤0.4%/10℃
100mm	1.6	0~0.1MPa、0~0.16MPa、0~0.25MPa、0~0.4MPa 、0~0.6MPa 、0~1MPa 、	0~1.6MPa、0~2.5MPa、0~4MPa、0~6MPa、0~10MPa、0~16MPa、0~25MPa	M20×1.5						使用温度-40~70℃，相对湿度≤85%	使用温度偏离20±5℃，≤0.4%/10℃
150mm	1.6	0~0.1MPa、0~0.16MPa、0~0.25MPa、0~0.4MPa 、0~0.6MPa 、0~1MPa 、	0~1.6MPa、0~2.5MPa、0~4MPa、0~6MPa、0~10MPa、0~16MPa、0~25MPa	M20×1.5						使用温度-40~70℃，相对湿度≤85%	使用温度偏离20±5℃，≤0.4%/10℃

安装螺纹可定制。

代码	表盘规格	安装方式	外壳材质	D	d	d1	L	d0	B	H	d2	H1	H2	L1
代码	表盘规格	安装方式	外壳材质	D	d	d1	L	d0	B	H	d2	H1	H2	L1	JT-UACSQ	40	无指定(径向)	无指定(碳钢)	40	M10×1.0	2.5	10	——	38	24	——	——	8.5	2
Z(轴向不带边)	——	40	24	——	——	——										40			40	M10×1.0	2.5	10
60	无指定(径向)	60	M14×1.5	5	14	——	56	30	——	——	12
	Z(轴向不带边)					——	58	30	——	——	——
	ZT(轴向带边)					72	53	30	4.5	24	0
100	无指定(径向)	100	M20×1.5	6	20	——	90	44	——	——	18
	Z(轴向不带边)					——	85	44	——	——	——
	ZT(轴向带边)					118	85	44	5.5	39	30
150	无指定(径向)	150				——	115	48	——	——	18
	Z(轴向不带边)					——	92	47	——	——	——
	ZT(轴向带边)					165	92	47	5.5	41	30
60	无指定(径向)	BF(不锈钢)	60	M14×1.5	5	14	——	58	37	——	——	14
	Z(轴向不带边)						——	68	37.7	——	——	——
	ZT(轴向带边)						75	69	37.5	4.5	61.8	0
100	无指定(径向)		99	M20×1.5	6	20	——	89	50	——	——	16
	Z(轴向不带边)						——	104	52	——	——	——
	ZT(轴向带边)						116	104	52	4.6	39	30
150	无指定(径向)		150			20	——	122	52.5	——	——	17.5
	Z(轴向不带边)						——	104	53	——	——	——
	ZT(轴向带边)						165	104	53	6.2	43.5	30

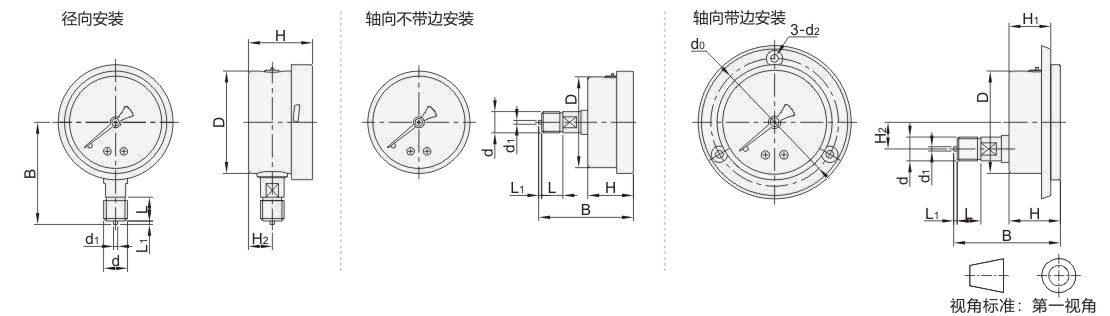

安装尺寸
