厚臂L型铰链座

图片仅供参考

厚臂L型铰链座

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质	表面处理	类型
JT-UHYOD	S45C	发黑	L型 ● 单耳环型
JT-UHYOU	S45C	无电解镀镍	L型 ● 单耳环型
JT-UHYXD	S45C	发黑	L型 ● 双耳环型
JT-UHYXU	S45C	无电解镀镍	L型 ● 双耳环型
JT-UHYXX	SUS304	—	L型 ● 双耳环型

选型参数

选型表

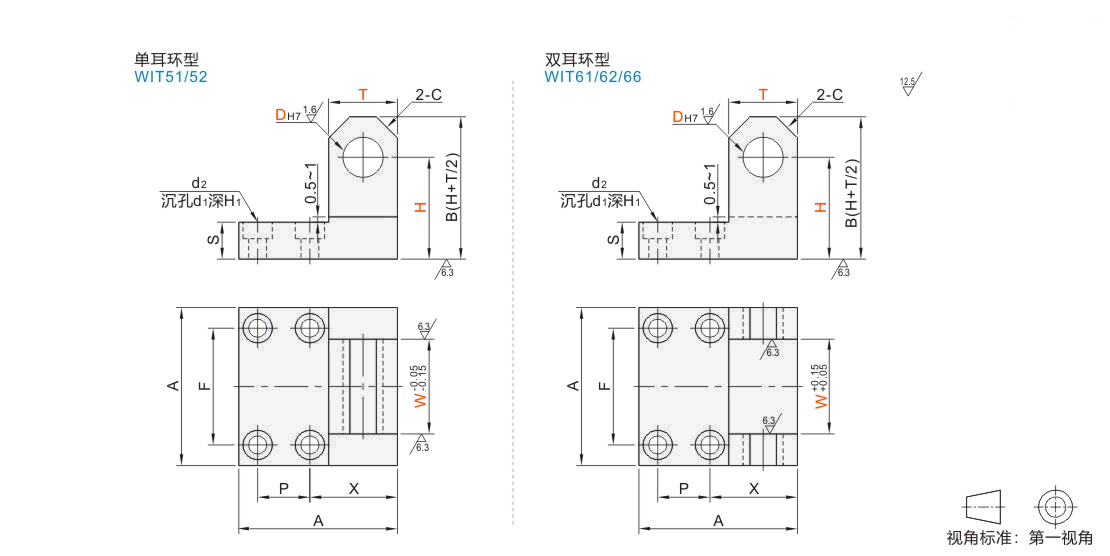

型号		T 选择	W 最小单位1	H 最小单位1	A	F	P	X	S	d2	d1	H1	C
代码	DH7	T 选择	W 最小单位1	H 最小单位1	A	F	P	X	S	d2	d1	H1	C
单耳环型 JT-UHYOD JT-UHYOU 双耳环型 JT-UHYXD JT-UHYXU JT-UHYXX	4	12	4~8	20~30	25	12	—	18.5	7.5	4.5	8	4.5	3
	5	16	5~10	20~30	28	12		22	9.5	5.5	9.5	5.5	4
	5	19	5~10	21~31	32	20		22.5					5
	6	16	6~12	25~35	28	12		22					4
	6	19	6~12		32	20		25.5					5
	8	19	8~16		38	25		28.5					5
	8	22	8~16		45	30	12	27.5					6
	10	19	10~20	30~40	45	30	12	26					5
	10	22	10~20		50	35	15	28.5					6
	12	22	12~30				15	28.5					6
	12	25	12~30				12	31.5					7
	13	22	13~30				15	28.5	11.5	6.5	11	6.5	6
	13	25	13~30		60	40		35					7
	14	25	14~30	35~45				35					7
	14	30						37.5					8
	15	25						35					7
	15	30						37.5					8
	16	25						35					7
	16	30						37.5					8
	20	30	20~35	40~50	65		17	39	16	9	14	9	8
	20	38	20~35		70	45	16	46					11
	25	38	25~35		70	45	16	46					11

孔径（DH7），厚度（T）单侧壁厚一览表

DH7	铰链座标准型		铰链座厚臂型
DH7	T	单侧臂厚 (T-DH7)/2	T	单侧臂厚 (T-DH7)/2	T	单侧臂厚 (T-DH7)/2
4	9	2.5	12	4	—	—
5	12	3.5	16	5.5	19	7
6	12	3	16	5	19	6.5
8	16	4	19	5.5	22	7
10	16	3	19	4.5	22	6
12	19	3.5	22	5	25	6.5
13	19	3	22	4.5	25	6
14	22	4	25	5.5	30	8
15		3.5		5		7.5
16		3		4.5		7
20	25	2.5	30	5	38	9
25	30	2.5	38	6.5	—	—

可根据使用的负载选择孔的单侧壁厚。
