蝶形铰链平型圆孔型 JT-QAKDD-17

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	性价比	材质	表面处理/颜色	适用半导体行业	类型
JT-QAKDD	经济型	SUS304	镜面抛光	是	平型 ● 圆孔型
JT-VQAKDM	经济型	SUS304	喷砂	—	平型 ● 圆孔型
JT-QAKDU	经济型	SUS304	拉丝	—	平型 ● 圆孔型
JT-QAKDX	经济型	SUS304	研磨抛光	—	平型 ● 圆孔型
JT-QAKDL	经济型	SUS304	喷漆黑色	—	平型 ● 圆孔型
JT-VQAKDG	经济型	SUS304	喷砂研磨	—	平型 ● 圆孔型
JT-QAKDQ	精密型	SUS304	镜面抛光	—	平型 ● 圆孔型

特点(JT-QAKDD)：
● 采用不锈钢材质，耐腐蚀性优异。
用途(JT-QAKDD):
● 适用于半导体设备，医疗设备，车辆船只，厨房设备，室外机器。

仅JT-QAKDD、JT-QAKDU、JT-QAKDQ符合RoHS标准
推荐：与JT-QAKDU相同尺寸但不同材质型号请参阅HFV02（请在怡合达网站搜索查看）。

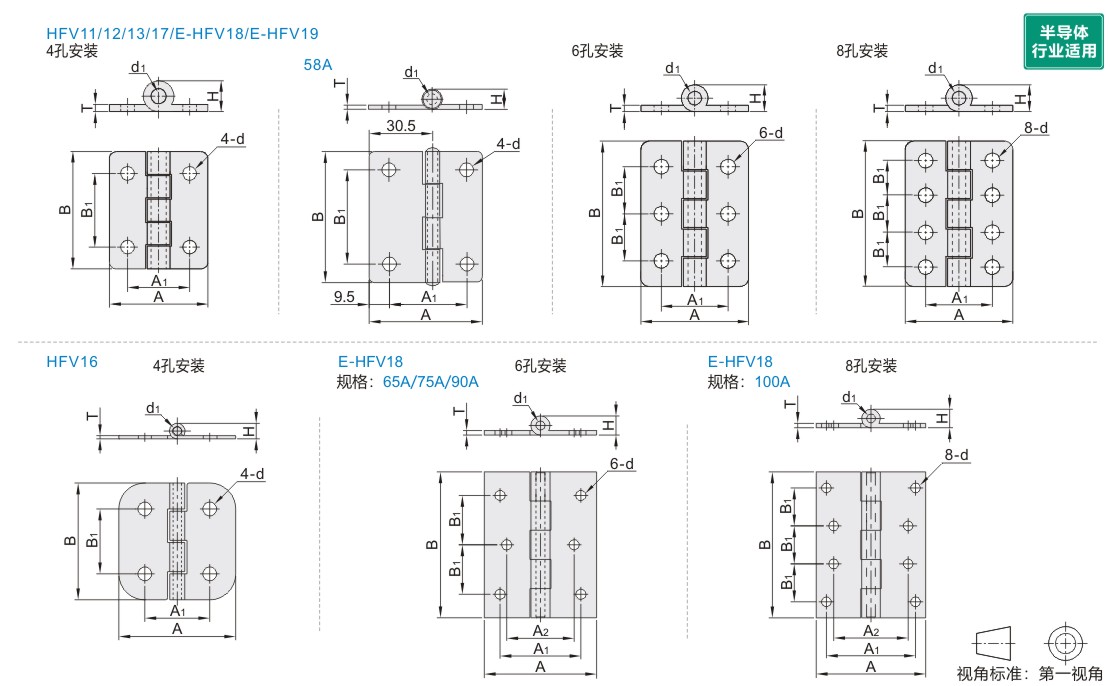

选型参数

JT-QAKDD~19

型号		安装孔数	A	B	A1	B1	H		T	d	d1	分段数		负载 (kg)	参考重量(kg/pcs)
代码	规格	安装孔数	A	B	A1	B1	JT-QAKDQ	JT-QAKDD/JT-QAKDU/JT-QAKDX/JT-QAKDL/JT-VQAKDG	T	d	d1	JT-QAKDU	JT-QAKDD/JT-QAKDQ/JT-QAKDX/JT-QAKDL/JT-VQAKDG	负载 (kg)	JT-QAKDD/JT-QAKDX	JT-QAKDU/JT-QAKDQ/JT-QAKDL/JT-VQAKDG
JT-QAKDD	25	4孔安装	20	25	12	16	—	3.8	0.8	3.4	2	—	3	1	0.01	—
	30		20	30	12	22		3.8	0.8	3.4	2		3	1	0.01
	40		35	40	22	26		6	1.5	3.2	3		5	6	0.02
	50		35	50	22	34			1.5	4.3			5	8	0.03
	40A		30	40	22	28			1.5	3.4			3	6	0.01
	50A		30	50	22	36			1.5	4.5			4	7	0.02
	65	6孔安装	50	65	30	23		8	2	4.5	4		5	13	0.JT-VMPSLCSFZMPNZFZ
	75		50	75	30	27		8	2	5.3	4			15	0.08
	90		60	90	38	35		12	3	6.4	6			25	0.18
	100	8孔安装	60	100	38	26		12	3	6.4	6		5	30	0.20
JT-QAKDU JT-QAKDQ JT-QAKDL JT-VQAKDG	40	4孔安装	35	40	21	25	9.5	9	2	5.5	5	4	5	9	—	0.035
	47		47	47	32	30	9	9	2	6.5	5			12		0.05
	58		61	58	42	37	12.5	12.5	3		6			25		0.12
	58A		58	58	37	37	12.5	12.5			6		4	25		0.12
	(70)		80	70	47	43	11.5	11.5			5		4	30		0.19
	65	6孔安装	35	65	21	25	9	9	2	5.5	5		5	11		0.06
	77		47	77	32	30	9	9	2	6.5	5			15		0.08
	95		61	95	42	37	12	12	3		6	5		35		0.20
	(113)		80	113	47	43	12	12	3		6	4	4	40		0.32
JT-QAKDX	45	4孔安装	45	45	25	25	—	6	1.2	5.3	3.2	4	4	7	0.05	—

规格：58A仅适用于JT-QAKDQ/JT-QAKDL。 ( )内的规格不适用JT-VQAKDG。容许负载为使用2个时的数值。

JT-VQAKDM

容许负载为使用2个时的数值。

暂未上传文档资料

蝶形铰链 平型 圆孔型 JT-QAKDD-17
