角接触球轴承 DF背对背配对型 30°接触角

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

品牌	类型	轴承类型代码	轴承精度	后置代码	轴承材质	接触角 (°)
TPI	DF(面对面配对型)	7	P5	未标注:树脂保持架 GN:普通预载	SUJ2	A:30°

选型参数

选型表

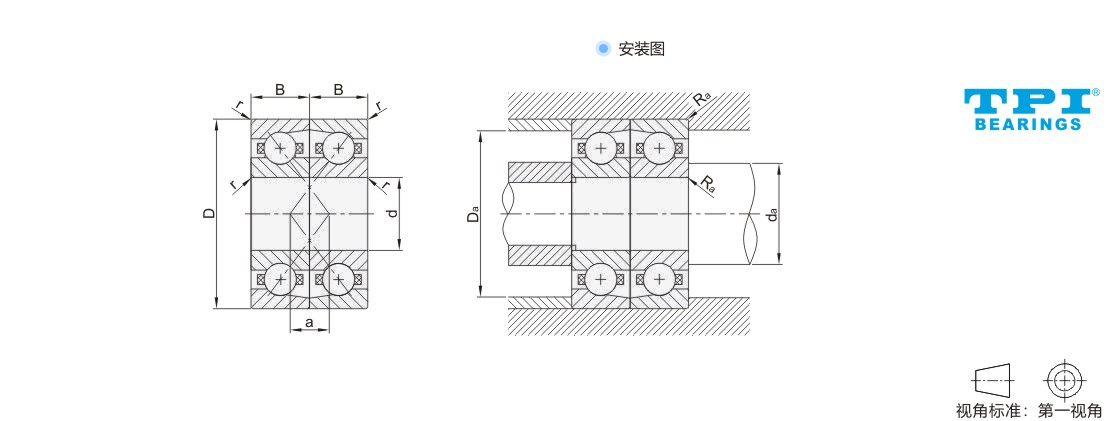

型号	主要尺寸(mm)				基本额定负载		极限转速(rpm)		a 作用点 (mm)	安装相关尺寸(mm)			重量 (kg) (参考)
代码	d	D	B	r (min)	Cr(动) KN	Cor(静) KN	脂润滑	油润滑	a 作用点 (mm)	da (min)	Da (max)	Ra (max)	重量 (kg) (参考)
JT-LSSSBNASZFO-TPI	10	26	8	0.3	10.1	4.65	27000	34000	18.2	12.5	24.8	0.3	0.04
JT-LSSDBNASZFO-TPI	12	28	8	0.3	11	5.45	23000	29000	19.9	14.5	26.8	0.3	0.05
JT-LUSDBNASZFO-TPI	12	32	10	0.6	15.1	7.25	22000	27000	22.7	16.5	29.5	0.6	0.08
JT-LSSUBNASZFO-TPI	15	32	9	0.3	12.4	6.85	20000	26000	22.6	17.5	30.8	0.3	0.JT-VMPSLCSFZMPNZFZ
JT-LUSUBNASZFO-TPI	15	35	11	0.6	16.4	8.55	19000	24000	25.7	19.5	32.5	0.6	0.1
JT-LSSQBNASZFO-TPI	17	35	10	0.3	13.7	8.25	18000	23000	25.3	19.5	33.8	0.3	0.09
JT-LUSQBNASZFO-TPI	17	40	12	0.6	20.6	11	17000	21000	28.8	21.5	37.5	0.6	0.14
JT-LSSFBNASZFO-TPI	20	42	12	0.6	20.9	12.2	15000	19000	30.2	24.5	39.5	0.6	0.16
JT-LUSFBNASZFO-TPI	20	47	14	1	29.4	16.8	14000	17000	33.9	25.5	42.5	1	0.22
JT-LSSOBNASZFO-TPI	25	47	12	0.6	22.9	14.8	13000	17000	32.9	29.5	44.5	0.6	0.18
JT-LUSOBNASZFO-TPI	25	52	15	1	31.2	19	12000	15000	37.5	30.5	47.5	1	0.27
JT-LSSXBNASZFO-TPI	30	55	13		29.5	20.2	11000	14000	37.5	35.5	50.5		0.27
JT-LUSXBNASZFO-TPI	30	62	16		43.3	27.4	10000	13000	43	35.5	57.5		0.42
JT-LSSLBNASZFO-TPI	35	62	14		35.5	25.2	9800	12000	42.3	40.5	57.5		0.34
JT-LUSLBNASZFO-TPI	35	72	17	1.1	57.1	37.3	8800	11000 11000	48.5	42	67.5		0.59
JT-LSSMBNASZFO-TPI	40	68	15	1	38.1	29.2	8900	11000 11000	46.3	45.5	63.5		0.42
JT-LUSMBNASZFO-TPI	40	80	18	1.1	68.2	46.7	8000	10000	52.7	47	75.5		0.76
JT-LSSGBNASZFO-TPI	45	75	16	1	45.2	35.4	8000	10000	50.7	50.5	70.5		0.52
JT-LUSGBNASZFO-TPI	45	85	19	1.1	76.6	53.2	7500	9400	56	52	80.5		0.86
JT-LSDSBNASZFO-TPI	50	80	16	1	48	40.2	7300	9200	53.8	55.5	75.5		0.58
JT-LUDSBNASZFO-TPI	50	90	20	1.1	80	58.7	6800	8500	60.7	57	85.5		0.97
JT-LSDDBNASZFO-TPI	55	90	18		63.2	52.5	6600	8300	59.9	62	85.5		0.84
JT-LSDUBNASZFO-TPI	60	95			64.8	56.1	6200	7700	62.8	67	90.5		0.9
JT-LSDQBNASZFO-TPI	65	100			68.3	62.8	5800	7200	65.9	72	95.5		0.94
JT-LSDFBNASZFO-TPI	70	110	20		86.7	78.7	5300	6600	72	77	105.5		1.32
JT-LSDOBNASZFO-TPI	75	115	20		73	87.5	3800	5300	74.8	82	110		1.67
JT-LSDXBNASZFO-TPI	80	125	22		108	101	4600	5800	81.2	87	120.5		1.86
JT-LSDLBNASZFO-TPI	85	130	22		91.5	112	3400	4500	84.1	92	125		2.06
JT-LSDMBNASZFO-TPI	90	140	24	1.5	109	133	3200	4300	90.4	99	134	1.5	2.32
JT-LSUSBNASZFO-TPI	100	150	24	1.5	111	141	3600	5000	96.2	109	144	1.5	2.66
