不锈钢定位销直杆平头型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

特点：
高硬度不锈钢中含有Mn，具有溶于酸的性质；
高硬度不锈钢具有弱磁性。

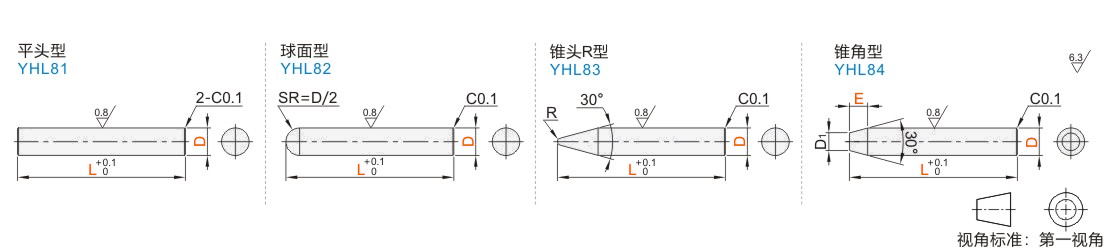

D1=D-E*tan15*2

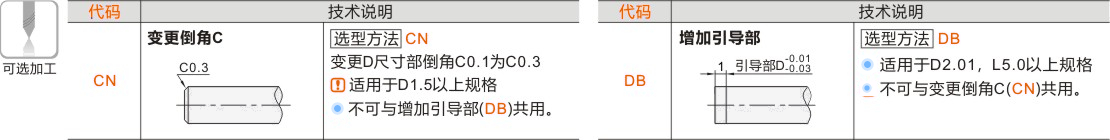

可选加工见下表。

选型参数

选型表

型号	D (最小单位0.01)	D公差	L (最小单位0.1)	R
代码	D (最小单位0.01)	D公差	L (最小单位0.1)	仅锥头R型
平头型球面型锥头R型 JT-RQIMD JT-RQIMU JT-RQIMQ	1.00～2.00	0 -0.02	3.0～30.0	0.2
平头型球面型锥头R型 JT-RQIMD JT-RQIMU JT-RQIMQ	2.01～3.00	0 -0.02	3.0～30.0	0.4

锥头R型时，L-1.5≥1.85×D-2.75×R

型号	D (最小单位0.01)	D公差	L (最小单位0.1)	E (最小单位0.5)
代码	D (最小单位0.01)	D公差	L (最小单位0.1)	E (最小单位0.5)
锥角型 JT-RQIMF	1.00～2.00	0 -0.02	3.0～30.0	0.5～2.5
锥角型 JT-RQIMF	2.01～3.00	0 -0.02	3.0～30.0	0.5～2.5

锥角型时，L≥E+1.5，D≥E
