带肩型无油衬套

图片仅供参考

带肩型无油衬套

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

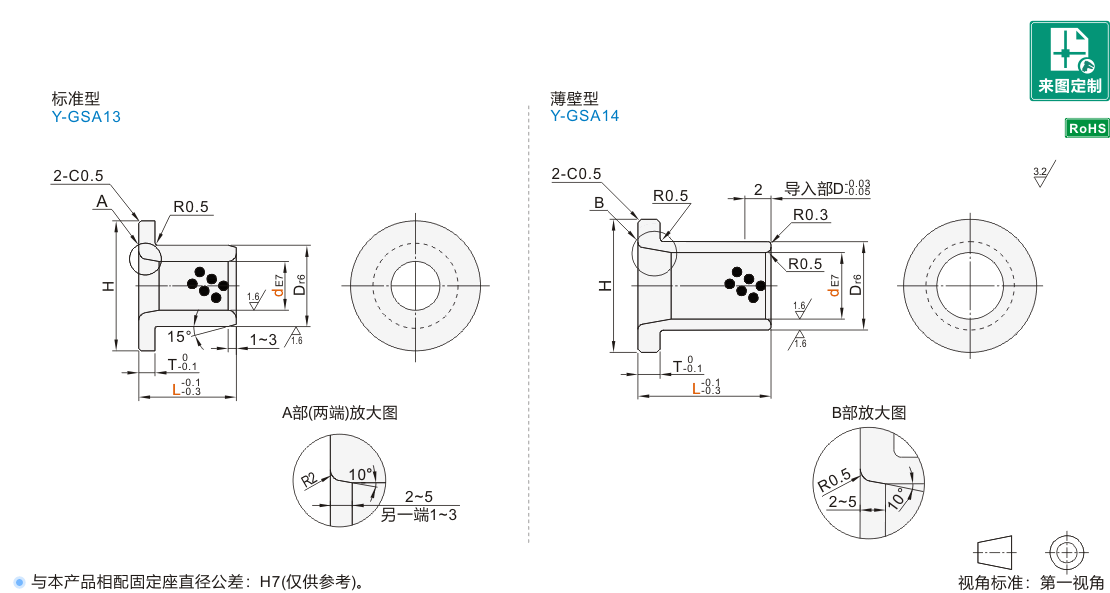

代码	材质	内径公差	外径公差	类型
JT-RSCBDQ	高力黄铜(SP2) 镶嵌固体润滑剂	E7	r6	带肩型 ● 标准型
JT-RSCBDF	高力黄铜(SP2) 镶嵌固体润滑剂	E7	r6	带肩型 ● 薄壁型

选型参数

选型表

型号			L	Dr6		H	T
代码	dE7		L	Dr6		H	T
标准型 JT-RSCBDQ	5	+0.032 +0.020	10 12 15	9	+0.028 +0.019	14	2
	6	+0.032 +0.020	10 12 15 20	10	+0.028 +0.019	16
	8	+0.040 +0.025	10 12 15 20 25	12	+0.034 +0.023	20
	10	+0.040 +0.025	10 12 15 20 25 30 35	14		22
	12	+0.050 +0.032	10 12 15 20 25 30 35	18		25	3
	13		10 12 15 20 25 30 35	19	+0.041 +0.028	26
	15		10 12 15 20 25 30 35	21		28
	16		12 15 20 25 30 35 40 50	22		29
	18		15 20 25 30 35 40 50	24		32
	20	+0.061 +0.040	15 20 25 30 35 40 50	30		40	5
	25		15 20 25 30 35 40 50 60	35	+0.050 +0.034	45
	30		20 25 30 35 40 50 60	40		50
	35	+0.075 +0.050	20 25 30 35 40 50 60	45		60
	40		20 25 30 35 40 50 60	50		65
	50		30 35 40 50 60	60	+0.060 +0.041	75
薄壁型 JT-RSCBDF	5	+0.032 +0.020	10 12 15	7	+0.028 +0.019	11	2
	6	+0.032 +0.020	10 12 15 20	8		12
	8	+0.040 +0.025	10 12 15 20	10		14
	10	+0.040 +0.025	10 12 15 20 25 30	12	+0.034 +0.023	16
	12	+0.050 +0.032	10 12 15 20 25 30	15		21	3
	13		12 15 20 25 30	16		22
	15		10 12 15 20 25 30	18		24
	16		12 15 20 25 30 40	20	+0.041 +0.028	26
	20	+0.061 +0.040	15 20 25 30 40 50	24		32	4
	25		20 25 30 40 50	29		37
	30		25 30 40 50	34	+0.050 +0.034	42
