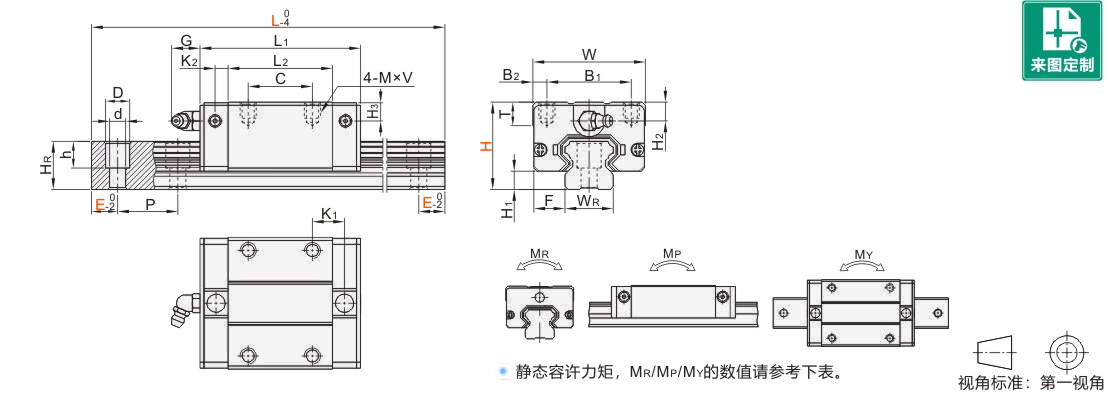

重载型低组装直线导轨

选型需满足条件：H=24时，L＞B×58、H=28时，L＞B×70、H=33时，L＞B×84。
L尺寸的最小值由滑块长度与滑块数量而定。每个规格滑轨长度L最大可做到4000mm/条。
长度L超过整根长度的需拼接，非拼接处E尺寸公差为0~-0.5mm，拼接处端距E尺寸公差较严格为0~-0.3mm。
组合成品已调好预压和精度等级，如需单独购买滑轨、滑块请联系怡合达工作人员。
安装尺寸与其他品牌同规格产品相同，组合成品可以替换使用；各品牌滑轨和滑块不能互配，因此滑块和滑轨无法单独替换使用。

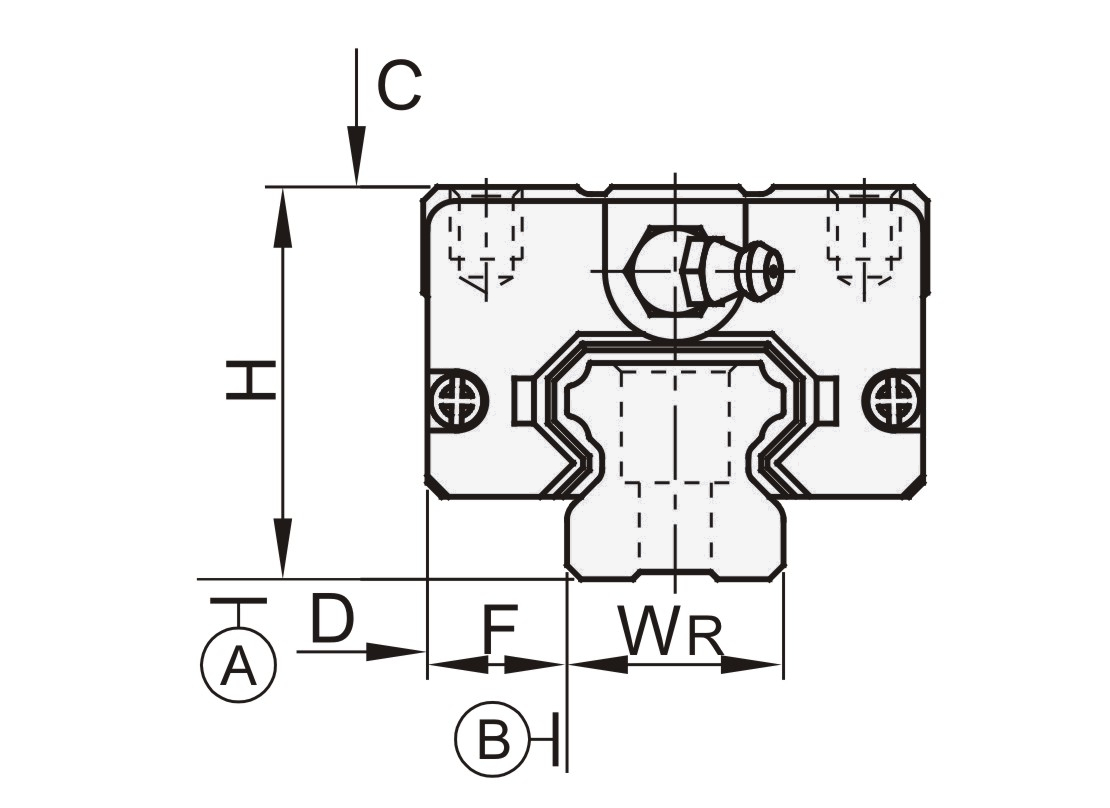

精度基准

	尺寸精度	普通级
		24	28	33
	高度H的容许尺寸误差	±0.1
	宽度F的容许尺寸误差	±0.1
	成对高度H的相互误差	0.02
	成对宽度F的相互误差	0.03
	滑块C面对滑轨A面的行走平行度	请参阅行走精度表
	滑块D面对滑轨B面的行走平行度

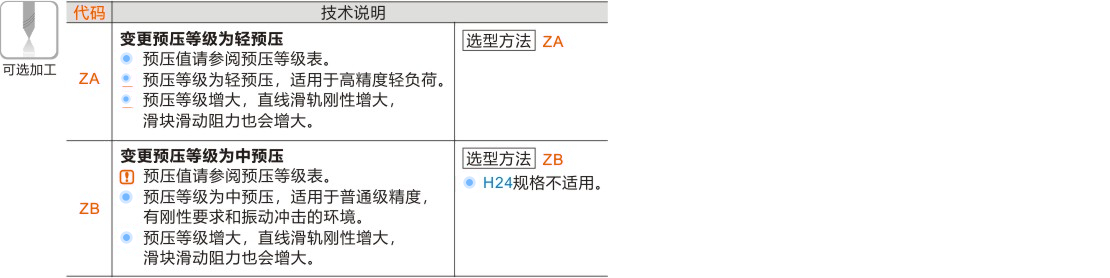

预压等级表

C为基本额定动负载。

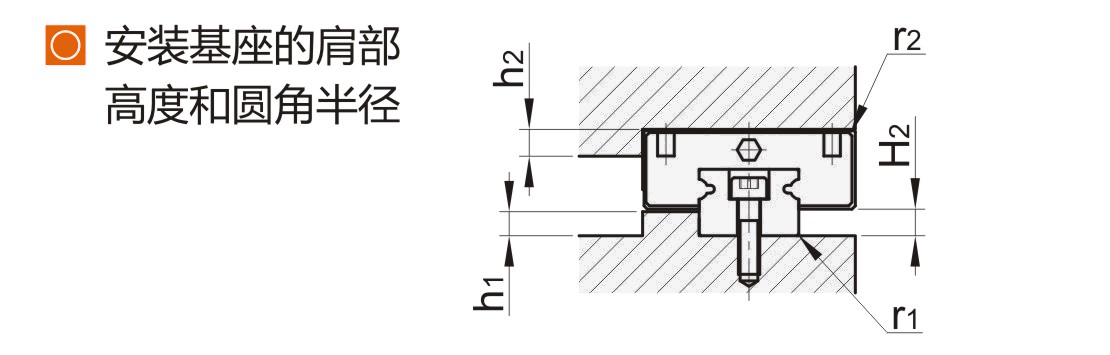

安装基座的肩部高度和圆角半径

H 组装高度	r1 滑轨肩部 最大圆角半径	r2 滑块肩部 最大倒角半径	h1 滑轨肩部高度	h2 滑块肩部高度	H2 滑块底部距 滑轨底部高度
24	0.5	0.5	2.7	5	4.5
28	0.5	0.5	5	7	6
33	1	1	5	7.5	7

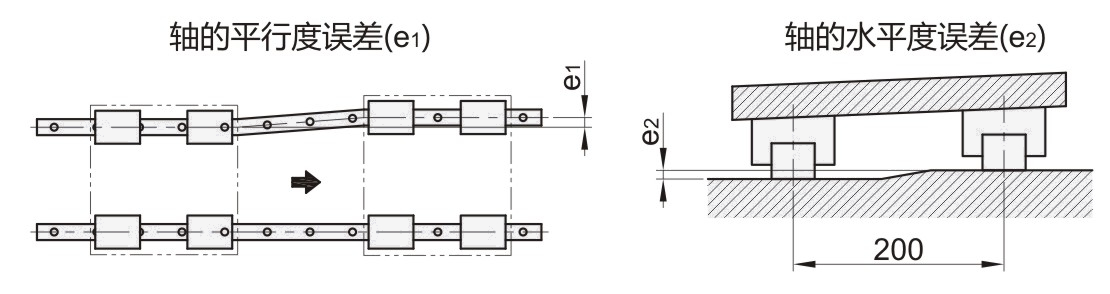

安装面的容许误差
     以下是对滚动阻力或寿命没有影响时的安装面的容许误差值。

H 组装高度	轴的平行度误差(e1)(μm)			轴的水平度误差(e2)(μm)
	Z0(无预压)	ZA(轻预压)	ZB(中预压)	Z0(无预压)	ZA(轻预压)	ZB(中预压)
24	25	18	—	130	85	—
28	35	20	18			50
33	30	22	20			70
