磁耦合无杆气缸基本型双作用

图片仅供参考

磁耦合无杆气缸基本型双作用

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	动作形成	类型
JT-USZMD	双作用	基本型

磁性保持力

缸径	6	10	15	20	25	32	40
磁性保持力（N）	19.6	53.9	137	231	363	588	922

选型参数

选型表

型号		行程※1	缓冲形式	使用流体	最高使用压力 (MPa)	最低使用压力 (MPa)	保证耐压力 (MPa)	工作温度 (℃)	活塞使用速度 (mm/s)	给油	安装方向
代码	缸径	行程※1	缓冲形式	使用流体	最高使用压力 (MPa)	最低使用压力 (MPa)	保证耐压力 (MPa)	工作温度 (℃)	活塞使用速度 (mm/s)	给油	安装方向
JT-USZMD	6	50 100 150 200	两侧橡胶缓冲	空气	0.7	0.16	1.05	0~60	50~500	不需要	水平、倾斜、垂直 ※2
	10	50 100 150 200 250 300
	15	50 100 150 200 250 300 350 400 450 500
	20	100 150 200 250 300 350 400 450 500 600 700 800
	25					0.15
	32					0.14
	40	100 150 200 250 300 350 400 450 500 600 700 800 900 1000				0.12

※1随着行程的加长，缸筒的下弯量增大，所以请注意连接件和其间隙量的设定。
※2垂直安装的场合，不能靠气动回路实现中停。

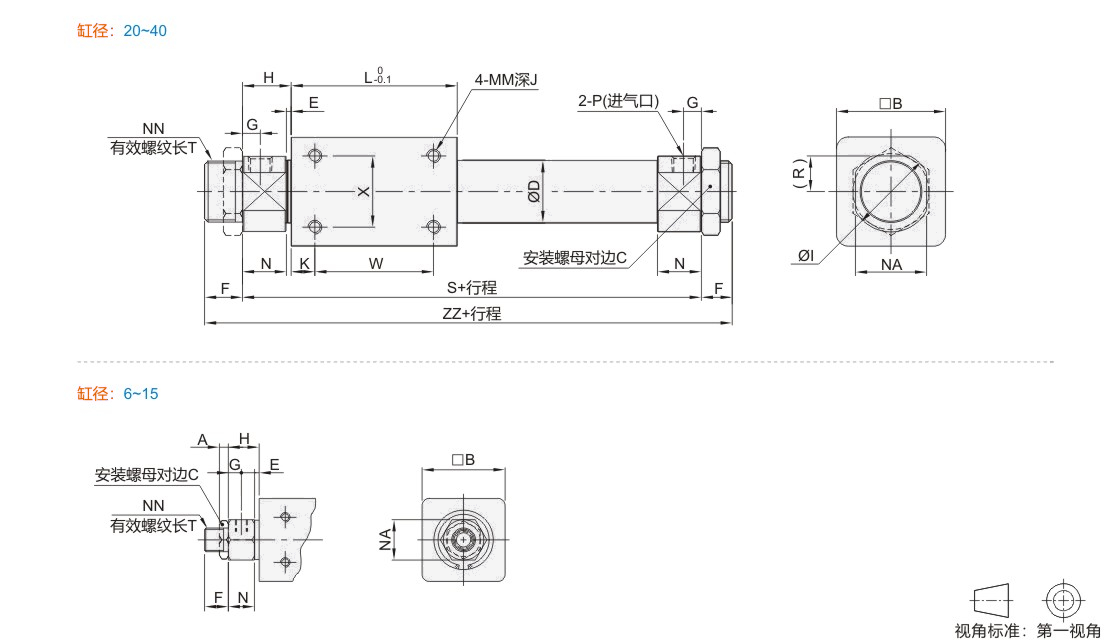

尺寸表

缸径			A				B				C				D				E				F			G					H				I				J				K		L
6			4				17				8				7.6				4				8			5					13.5				—				4.5				5		35
10							25				14				12				1.5				9			5					12.5								4.5				4		38
15							35				14				16.6				2				10			5.5					13								6				11		57
20			8				36				26				21.6								13			7.5					20				28				6				8		66
25							46				32				26.4								13			7.5					20.5				34				8				10		70
32							60				32				33.6											8					22				40				8				15		80
40			10				70				41				41.6				3				16			11					29				50				10				16		92

缸径			MM				N				NA				NN				R				S			T					W				X				ZZ				P
6			M3				9.5				10				M6				—				62			6.5					25				10				78				M3
10			M3				11				14				M10×1								63			7.5					30				16				81				M5
15			M4				11				17				M10×1								83			8					35				19				103				M5
20			M4				18				24				M20×1.5				12				106			10					50				25				132				Rc1/8
25			M5				18.5				30				M26×1.5				15				111			10									30				137
32			M6				20				36				M26×1.5				18				124			13									40				156
40			M6				26				46				M32×2				23				150			13					60				40				182				Rc1/4
