选型参数

规格 *

蝶形铰链平型圆孔型

图片仅供参考

蝶形铰链平型圆孔型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	性价比	材质	表面处理	类型
JT-QAKSU	普通型	SPCC	镀铬	平型 ● 圆孔型
JT-VQAKSU	经济型	SPCC	镀铬	平型 ● 圆孔型

仅JT-QAKSU符合RoHS标准
JT-QAKSU为子母钉轴，JT-VQAKSU为滚花轴。
相同尺寸不同材质请参阅JT-QAKDU（请在怡合达网站搜索查看）。

选型参数

选型表

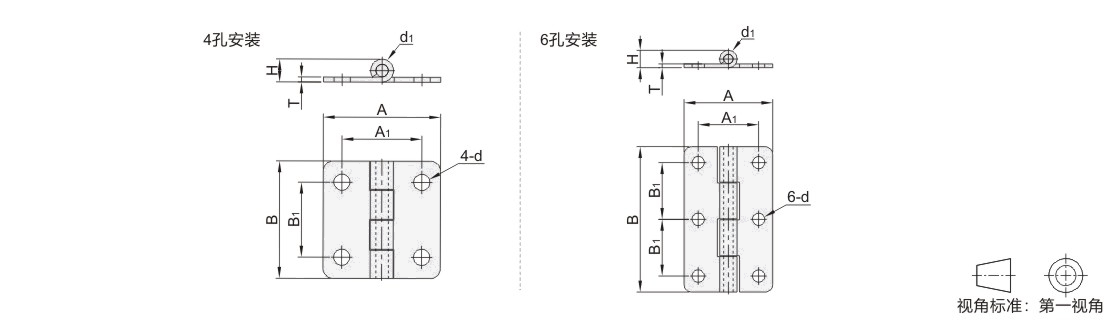

型号		A	B	A1	B1	H	T	d	d1	负载 (kg)	参考重量 (kg/pcs)
代码	规格	A	B	A1	B1	H	T	d	d1	负载 (kg)	参考重量 (kg/pcs)
4孔安装 JT-QAKSU JT-VQAKSU	40	35	40	21	25	9.5	2	5.5	5	9	0.035
	47	47	47	32	30	9.5	2	6.5	5	12	0.05
	58	61	58	42	37	12.5	3		6	25	0.12
	70	80	70	47	43	12.5	3		6	30	0.19
6孔安装 JT-QAKSU JT-VQAKSU	65	35	65	21	25	9.5	2	5.5	5	11	0.06
	77	47	77	32	30	9.5	2	6.5	5	15	0.08
	95	61	95	42	37	12.5	3		6	35	0.20
	113	80	113	47	43	12.5	3		6	40	0.32

容许负载为使用2个时的数值。
