锥孔型蝶形铰链

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	性价比	安装孔型	安装方向	材质 / 主体	材质 / 转轴	表面处理	类型
JT-VQAXFO	经济型	锥孔型	左侧安装	SUS420	SUS201	纳米亚光	铝框架专用
JT-QAXFO	标准型	锥孔型	左侧安装	SUS420	SUS304	纳米亚光	铝框架专用
JT-VQAXFX	经济型	锥孔型	右侧安装	SUS420	SUS201	纳米亚光	铝框架专用
JT-QAXFX	标准型	锥孔型	右侧安装	SUS420	SUS304	纳米亚光	铝框架专用

127/127A/127B规格适用左右侧安装。

推荐使用M4沉头螺钉。

转轴位置附带POM轴套及SUS304垫片，可防金属之间摩擦。

选型参数

选型表

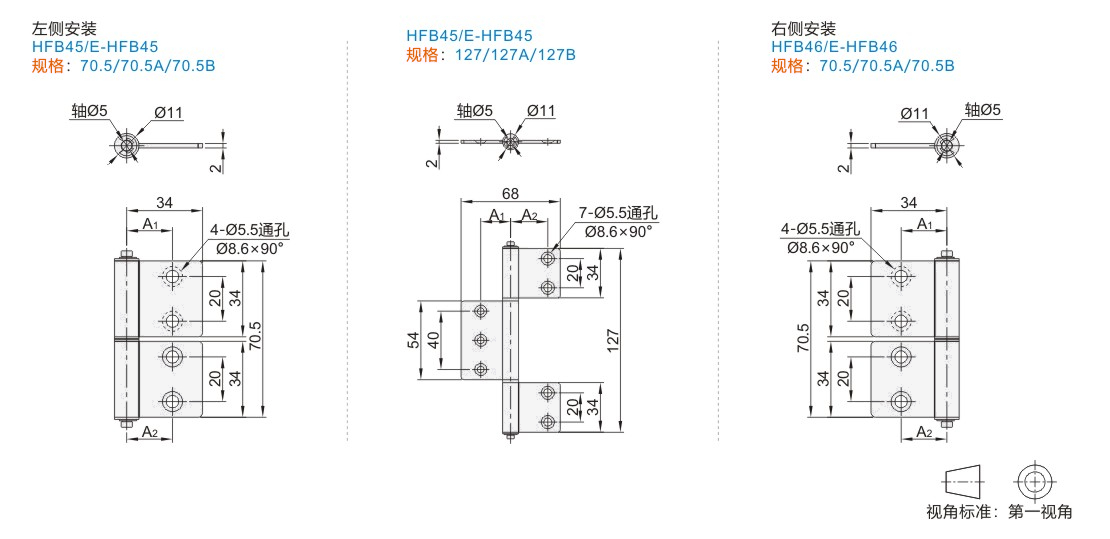

型号		A1	A2	负载 (kg)	参考重量 (kg/pcs)
代码	规格	A1	A2	负载 (kg)	参考重量 (kg/pcs)
JT-VQAXFO JT-QAXFO JT-VQAXFX JT-QAXFX	70.5	21	21	JT-VQAXFO/JT-VQAXFX：10 JT-QAXFO/JT-QAXFX：20	0.068
	70.5A	21	26
	70.5B	26	26
JT-VQAXFO JT-QAXFO	127	21	21	JT-VQAXFO：20 JT-QAXFO：30	0.121
	127A	21	26
	127B	26	26

容许负载为使用2个时的数值。
